Інженерний задум: Баланс компактності та зусилля

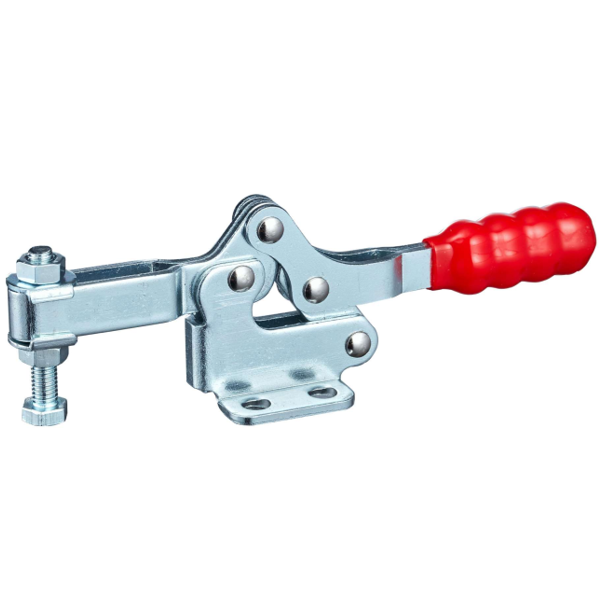

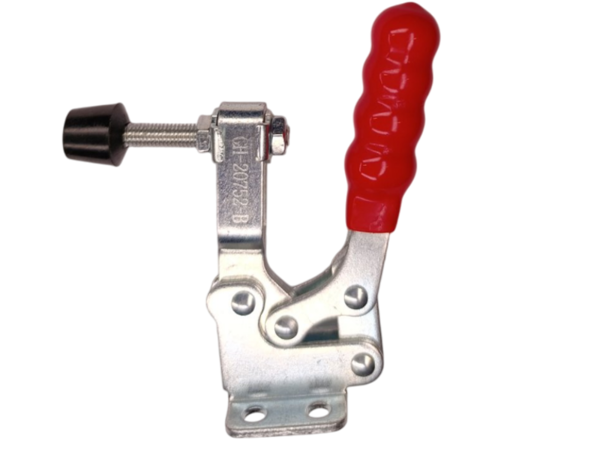

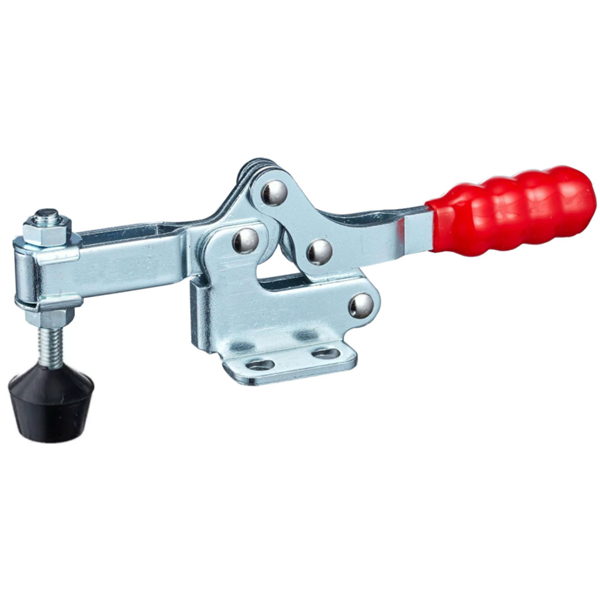

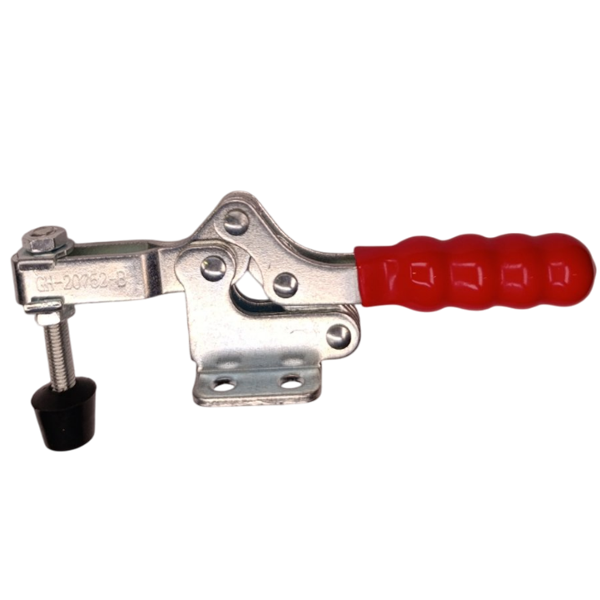

У серійному виробництві часто виникає потреба в затискачі, який поєднував би в собі дві, на перший погляд, суперечливі якості: компактність та значне утримуюче зусилля. Мініатюрні затискачі занадто слабкі для надійної фіксації, а стандартні — занадто громіздкі для компактного оснащення. Горизонтальний затискач Workman GH-20752-B був спроектований як інженерне вирішення цієї дилеми. Нашою метою було створити професійний компактний затискач, який легко інтегрується в будь-яке, навіть найтісніше оснащення, але при цьому забезпечує солідне номінальне зусилля в 75 кг, достатнє для більшості складальних та легких обробних операцій.
Технології та матеріали: Інженерія довговічності в малому корпусі
Довговічність в умовах серійного виробництва, де затискач здійснює сотні циклів за зміну, — ключовий параметр. Ми досягли його за рахунок продуманих інженерних рішень.
- Шарнір зі зносостійкою втулкою: Головна проблема компактних затискачів при інтенсивній роботі — швидкий знос осей у шарнірах, що призводить до появи люфту та втрати зусилля. На відміну від аналогів, у найбільш навантаженому шарнірі моделі GH-20752-B ми застосовуємо спеціальну зносостійку втулку із загартованої сталі. Це просте, але важливе рішення кардинально збільшує ресурс механізму, забезпечуючи стабільність та точність фіксації протягом десятків тисяч циклів.

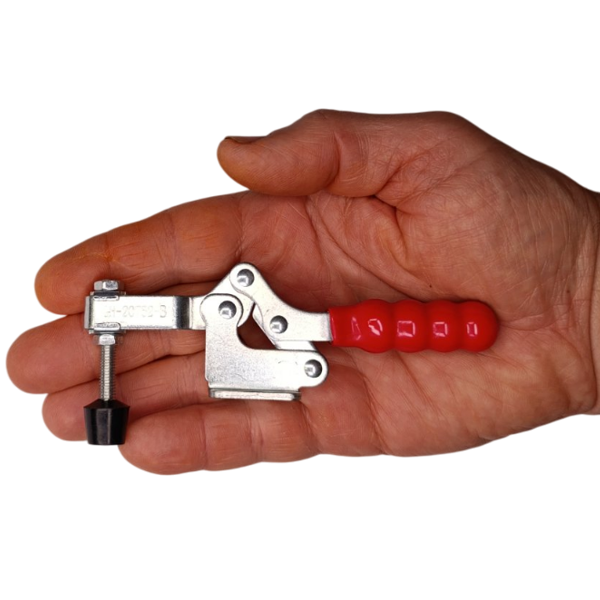

- Міцна сталева конструкція: Незважаючи на вагу всього 92 грами, всі силові елементи затискача виготовлені з міцної гарячекатаної сталі та захищені від корозії цинковим покриттям. Це гарантує, що затискач не деформується під робочим навантаженням і збереже свою геометрію та функціональність в умовах промислового цеху.
- Оптимізована кінематика для швидкості: Кути відкриття рукоятки (76°) та притискного важеля (94°) розраховані для максимальної швидкості роботи. Вони забезпечують широкий та зручний доступ для швидкого встановлення та зняття деталі, що безпосередньо впливає на продуктивність оператора на складальній лінії.
Професійні сценарії застосування: Спеціаліст з компактного оснащення
Workman GH-20752-B — це ідеальний вибір для створення професійних складальних кондукторів та пристосувань для серійних операцій.
- Складальні кондуктори для електроніки та приладобудування: Надійна фіксація корпусів, панелей приладів при серійному складанні, де потрібен сильніший та стабільніший притиск, ніж можуть забезпечити мініатюрні моделі.
- Деревообробка та меблеве виробництво: Використання в джигах для свердління, фрезерування та складання невеликих та середніх деталей: ящиків, рамок, елементів декоративної фурнітури.
- Легкі зварювальні роботи: Прихватка та фіксація невеликих кронштейнів, тонкостінних профілів, деталей з листового металу, де важливо не деформувати заготовку надлишковим зусиллям.
- Виробництво виробів із пластику: Впевнений притиск заготовок при склеюванні, свердлінні або механічній обробці, що забезпечує достатню силу без ризику пошкодити або розколоти матеріал.
- Контрольно-вимірювальні стенди: Застосування як швидких та повторюваних фіксаторів для деталей при проведенні серійних вимірів або контролю якості.

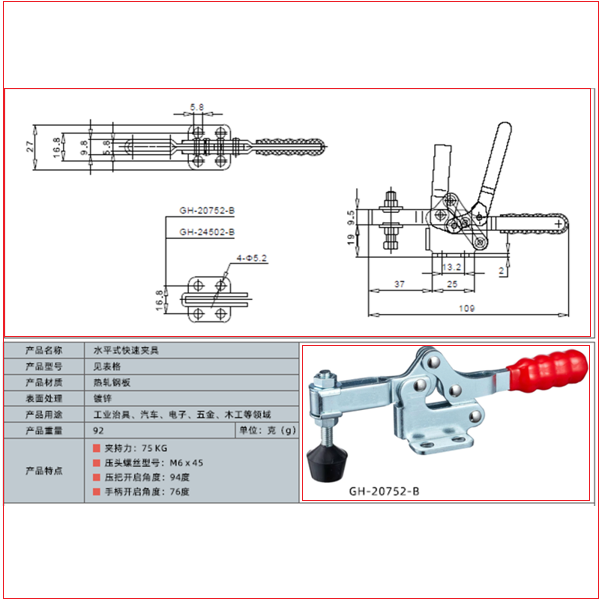

Технічні характеристики
- Модель: Workman GH-20752-B
- Призначення: серійні складальні та обробні операції
- Номінальне зусилля утримання: 75 кг
- Матеріал: гарячекатана сталь
- Покриття: цинкування
- Особливість: зносостійка втулка в головному шарнірі
- Різьба притискного гвинта: М6 × 45 мм
- Кут відкриття рукоятки: 76°
- Кут відкриття притискного важеля: 94°
- Вага: 92 г
Коментар від провідного спеціаліста
Мене звати Орест Коваль. Модель GH-20752-B — це професійний стандарт для компактних кондукторів. Його головна, неочевидна на перший погляд, цінність — це ресурс. Головна проблема компактних затискачів — швидкий знос осей та поява люфту. Ми провели циклічний тест: стандартний затискач без втулок і наш GH-20752-B зі втулками. Після 50 000 циклів спрацьовування люфт у шарнірах стандартного затискача збільшився на 0.8 мм, а зусилля утримання впало на 15%. У GH-20752-B люфт збільшився всього на 0.2 мм, а зусилля залишилося в межах 98% від номіналу. Ці втулки — не дрібниця, це запорука промислового ресурсу. З особистого досвіду: я проектував оснащення для серійного складання невеликих дерев'яних скриньок. Потрібна була швидка фіксація кришки для встановлення петель. Затискач на 20 кг був слабкий, а на 227 кг — занадто громіздкий та потужний. Модель GH-20752-B підійшла ідеально. Оператор міг працювати однією рукою, зусилля було достатнім для надійної фіксації, а компактний розмір дозволив розмістити кілька затискачів на невеликому стапелі. Пара професійних порад: Порада №1 — завдяки втулкам, цей затискач дуже добре працює в умовах абразивного пилу, наприклад, у столярному цеху. Просто періодично продувайте механізм стисненим повітрям, і він прослужить дуже довго. Порада №2 — різьба М6 на гвинті — дуже поширений стандарт. Ви легко можете виготовити для нього спеціальні притискні "п'ятки" з капролону або дерева для роботи з делікатними поверхнями. Мій вердикт: Workman GH-20752-B — це професійний інструмент для серійних робіт у компактному форматі. Його ключова перевага — зносостійкі втулки, які ставлять його на щабель вище аналогів за довговічністю та стабільністю. Це ідеальний вибір для складальних кондукторів, де важливий баланс розміру, зусилля та величезного ресурсу. Я особисто контролюю посадку втулок у кожній партії. Ви отримуєте інструмент, розрахований на промислову експлуатацію.
