Инженерный замысел: Прямолинейная фиксация в миниатюре

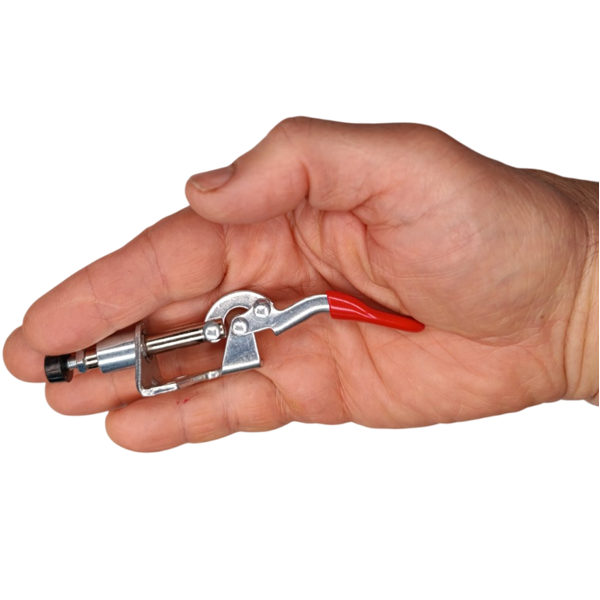

При разработке GH-301-AM перед нами стояла задача: создать миниатюрный зажим для работы в крайне ограниченном пространстве, где нет места для обычных прижимов. Классические зажимы давят сверху, перекрывая доступ. Мы пошли по другому пути. Это зажим прямолинейного (осевого) действия. Он не давит сверху, а толкает деталь вперед, прижимая ее к боковому упору. Это инженерное решение идеально для плотных кондукторов и сборочной оснастки. Принцип действия прост: в горизонтальном положении рукоятки шток втянут. Вы толкаете рукоятку вверх и вперед, и механизм рычагов выдвигает шток на 17 мм, надежно фиксируя деталь.

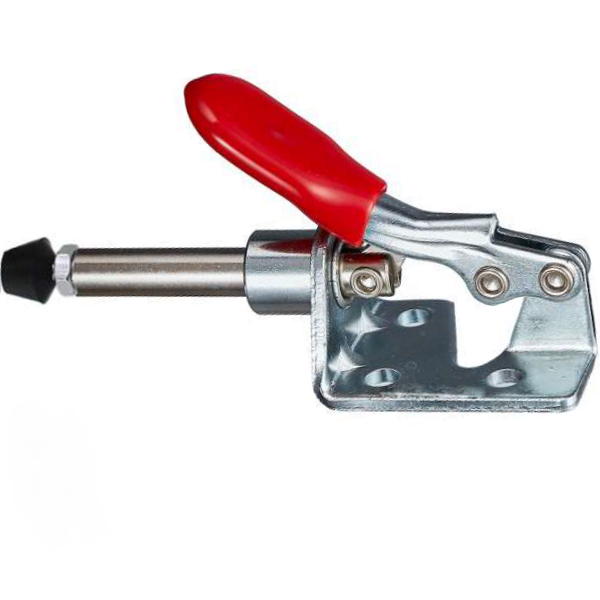

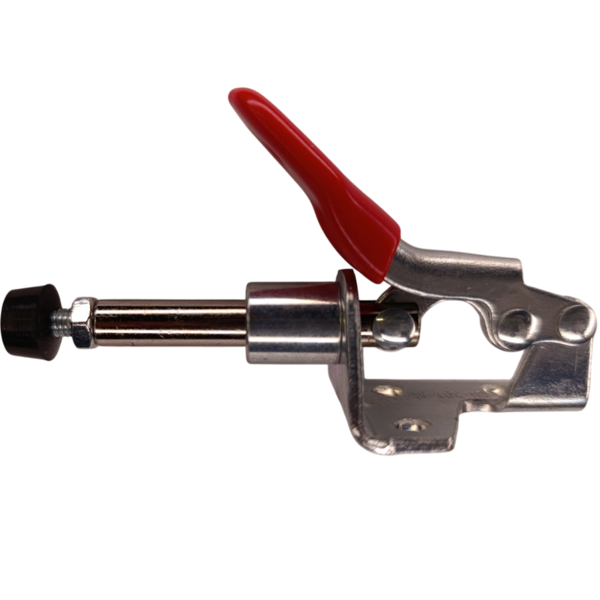

Конструкция и принцип действия
Несмотря на вес всего в 45 грамм, этот зажим обеспечивает усилие удержания в 45 кг. Это достигается за счет точной механики и качественных материалов.
- Самоблокирующийся механизм: В основе работы лежит шарнирно-рычажный механизм, который при закрытии проходит "мертвую точку". Это означает, что после фиксации давление со стороны детали не может открыть замок — оно лишь сильнее его блокирует.
- Прочные материалы: Все силовые элементы выполнены из горячекатаной стали, что обеспечивает жесткость. Оси шарниров проходят закалку, а оцинкованное покрытие защищает зажим от коррозии в условиях мастерской.
- Регулируемый шток: Прижимной шток имеет резьбу М4 и длину 20 мм. Вы можете точно настроить его вылет с помощью гаек, идеально адаптируя зажим под толщину вашей заготовки.
- Большой ход рукоятки: Угол открытия в 190° полностью убирает рукоятку из рабочей зоны и полностью втягивает шток, что критически важно для быстрой и удобной смены деталей.
Сценарии применения: Где GH-301-AM незаменим
Это легкий, прецизионный зажим для деликатных и точных работ. Он создан для моделизма, электроники и создания сложной оснастки.
- Идеален для кондукторов при работе с мелкими деталями: фиксация планок, электронных плат (PCB) или элементов моделей для пайки, склейки или сверления.
- Применяется в ювелирных и часовых работах для деликатного удержания миниатюрных заготовок, где требуется точное осевое давление без риска повредить деталь.
- Незаменим в моделизме для фиксации деталей сложной формы (например, нервюр крыла) в стапеле, прижимая их к упорам, пока сохнет клей.
- Используется в контрольных приспособлениях для быстрого позиционирования и удержания образцов продукции для проведения замеров.
Технические характеристики
- Модель: Workman GH-301-AM
- Тип: Тяговый, прямолинейного действия (Push-Pull Type)
- Назначение: фиксация деталей в сборочной оснастке
- Номинальное усилие удержания: 45 кг
- Ход штока: 17 мм
- Угол открытия рукоятки: 190°
- Материал: Горячекатаная сталь
- Покрытие: Оцинковка
- Резьба штока: M4х20
- Вес: 45 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль, и за 19 лет работы с оснасткой я научился ценить инструменты, решающие узкоспециализированные задачи. GH-301-AM — это "хирург" в мире зажимов. Он весит всего 45 грамм, но держит 45 килограмм — это соотношение 1:1000. Это не грубая сила, а инженерная точность. Секрет кроется в допусках. Мы проводим выборочный контроль на цикличность: после 25 000 циклов срабатывания люфт в закаленных осях шарниров не должен превышать 0.08 мм. Это гарантирует абсолютную повторяемость фиксации, что критически важно для серийной работы в кондукторах. Из личного опыта: я проектировал оснастку для пайки серии мелких разъемов к печатным платам. Плату нужно было прижимать к боковому L-образному упору. Любой другой зажим был слишком громоздким. Шесть этих малышей GH-301-AM, установленных сбоку, решили задачу: мгновенный прижим, свободный доступ сверху для паяльника. Пара профессиональных советов: Лайфхак №1: Не настраивайте шток так, чтобы он "вбивал" деталь. Отрегулируйте его так, чтобы рычажный механизм защелкивался с легким усилием, сразу после прохождения "мертвой точки". Так вы получите максимальное усилие удержания, не деформируя заготовку. Лайфхак №2: Резиновый наконечник на штоке М4 съемный. Если вы работаете с паяльником и боитесь его оплавить, просто снимите его и используйте обычную гайку М4 в качестве упора. Мой вердикт: это не силовой зажим для верстака, это прецизионный элемент для точной оснастки, моделизма и электроники. Он создан для ситуаций, где каждый миллиметр на счету. Я лично проверяю плавность хода и четкость фиксации каждой партии. Вы получаете выверенный инструмент для деликатных задач.
