Інженерний задум: Прямолінійна фіксація в мініатюрі

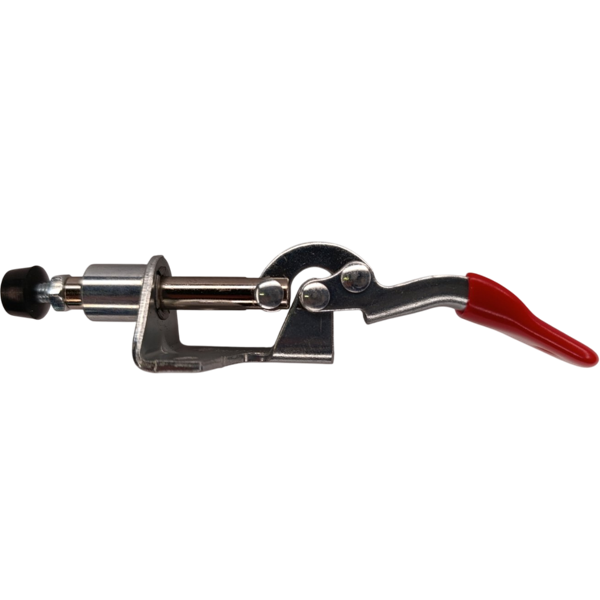

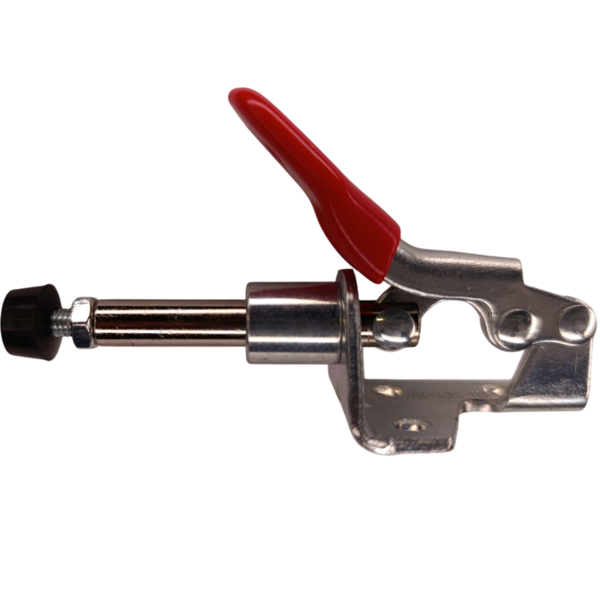

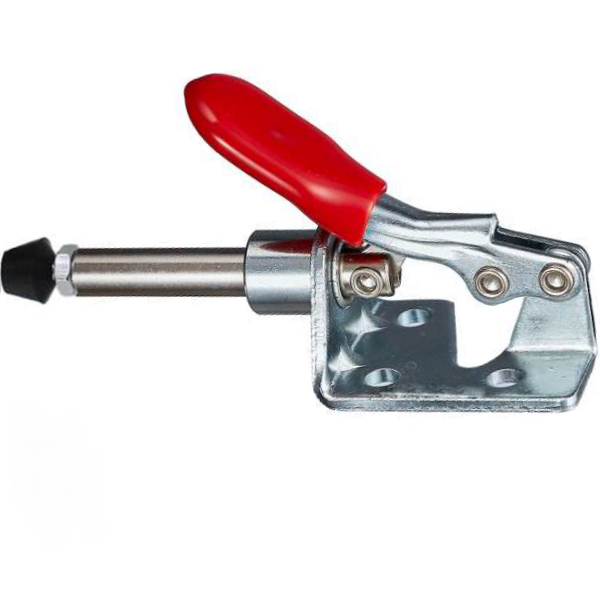

При розробці GH-301-AM перед нами стояло завдання: створити мініатюрний затискач для роботи в украй обмеженому просторі, де немає місця для звичайних притисків. Класичні затискачі тиснуть зверху, перекриваючи доступ. Ми пішли іншим шляхом. Це затискач прямолінійної (осьової) дії. Він не тисне зверху, а штовхає деталь вперед, притискаючи її до бічного упору. Це інженерне рішення ідеальне для щільних кондукторів та складального оснащення. Принцип дії простий: у горизонтальному положенні рукоятки шток втягнутий. Ви штовхаєте рукоятку вгору і вперед, і механізм важелів висуває шток на 17 мм, надійно фіксуючи деталь.
Конструкція та принцип дії

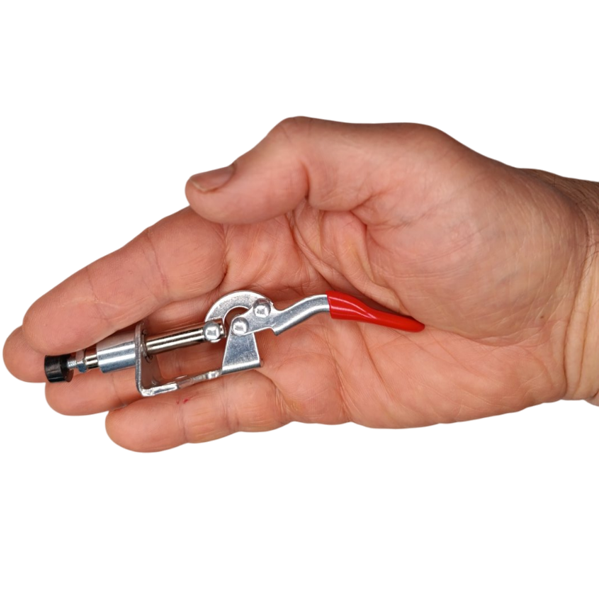

Незважаючи на вагу всього 45 грам, цей затискач забезпечує зусилля утримання 45 кг. Це досягається за рахунок точної механіки та якісних матеріалів.
- Механізм, що самоблокується: В основі роботи лежить шарнірно-важільний механізм, який при закритті проходить "мертву точку". Це означає, що після фіксації тиск з боку деталі не може відкрити замок — він лише сильніше його блокує.
- Міцні матеріали: Всі силові елементи виконані з гарячекатаної сталі, що забезпечує жорсткість. Осі шарнірів проходять загартування, а оцинковане покриття захищає затискач від корозії в умовах майстерні.
- Регульований шток: Притискний шток має різьбу М4 та довжину 20 мм. Ви можете точно налаштувати його виліт за допомогою гайок, ідеально адаптуючи затискач під товщину вашої заготовки.
- Великий хід рукоятки: Кут відкриття 190° повністю прибирає рукоятку з робочої зони і повністю втягує шток, що критично важливо для швидкої та зручної зміни деталей.
Сценарії застосування: Де GH-301-AM незамінний
Це легкий, прецизійний затискач для делікатних та точних робіт. Він створений для моделізму, електроніки та створення складного оснащення.
- Ідеальний для кондукторів при роботі з дрібними деталями: фіксація планок, електронних плат (PCB) або елементів моделей для паяння, склеювання чи свердління.
- Застосовується в ювелірних та годинникових роботах для делікатного утримання мініатюрних заготовок, де потрібен точний осьовий тиск без ризику пошкодити деталь.
- Незамінний у моделізмі для фіксації деталей складної форми (наприклад, нервюр крила) у стапелі, притискаючи їх до упорів, поки сохне клей.
- Використовується в контрольних пристроях для швидкого позиціонування та утримання зразків продукції для проведення вимірів.

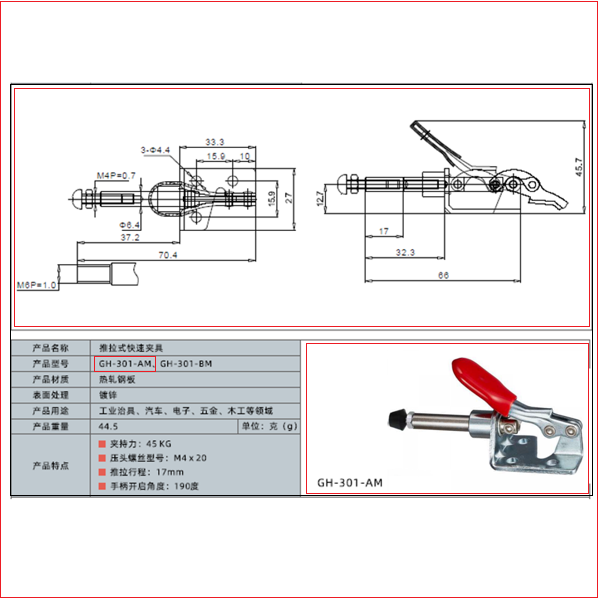

Технічні характеристики
- Модель: Workman GH-301-AM
- Тип: Тяговий, прямолінійної дії (Push-Pull Type)
- Призначення: фіксація деталей у складальному оснащенні
- Номінальне зусилля утримання: 45 кг
- Хід штока: 17 мм
- Кут відкриття рукоятки: 190°
- Матеріал: Гарячекатана сталь
- Покриття: Оцинковка
- Різьба штока: M4х20
- Вага: 45 г
Коментар від провідного фахівця
Мене звати Орест Коваль, і за 19 років роботи з оснащенням я навчився цінувати інструменти, що вирішують вузькоспеціалізовані завдання. GH-301-AM — це "хірург" у світі затискачів. Він важить всього 45 грам, але тримає 45 кілограм — це співвідношення 1:1000. Це не груба сила, а інженерна точність. Секрет криється в допусках. Ми проводимо вибірковий контроль на циклічність: після 25 000 циклів спрацьовування люфт у загартованих осях шарнірів не повинен перевищувати 0.08 мм. Це гарантує абсолютну повторюваність фіксації, що критично важливо для серійної роботи в кондукторах. З особистого досвіду: я проектував оснащення для паяння серії дрібних роз'ємів до друкованих плат. Плату потрібно було притискати до бічного L-подібного упору. Будь-який інший затискач був занадто громіздким. Шість цих "малюків" GH-301-AM, встановлених збоку, вирішили завдання: миттєвий притиск, вільний доступ зверху для паяльника. Пара професійних порад: Лайфхак №1: Не налаштовуйте шток так, щоб він "вбивав" деталь. Відрегулюйте його так, щоб важільний механізм замикався з легким зусиллям, одразу після проходження "мертвої точки". Так ви отримаєте максимальне зусилля утримання, не деформуючи заготовку. Лайфхак №2: Гумовий наконечник на штоку М4 знімний. Якщо ви працюєте з паяльником і боїтеся його оплавити, просто зніміть його та використовуйте звичайну гайку М4 як упор. Мій вердикт: це не силовий затискач для верстата, це прецизійний елемент для точного оснащення, моделізму та електроніки. Він створений для ситуацій, де кожен міліметр на рахунку. Я особисто перевіряю плавність ходу та чіткість фіксації кожної партії. Ви отримуєте вивірений інструмент для делікатних завдань.
