Инженерный замысел: Универсальность за счет диапазона
При создании сборочной оснастки инженеры часто сталкиваются с проблемой: как зафиксировать детали разной толщины, не перестраивая кондуктор? Стандартные прижимы имеют малый ход, заставляя тратить время на переустановку. WorkMan GH-304-EM был спроектирован для решения именно этой задачи. Нашей целью было создать компактный толкающий зажим с максимально увеличенным рабочим диапазоном. Благодаря переработанной рычажной системе мы добились хода шпинделя в 40 мм — это превращает GH-304-EM в один из самых универсальных и адаптивных инструментов в своем классе.
Конструктивные решения: инженерия адаптивности
Надежность и гибкость этого прижима обеспечиваются продуманными инженерными решениями, нацеленными на стабильность и долгий срок службы.
- Увеличенный ход штока (40 мм). Это ключевое преимущество модели. Длинный линейный ход шпинделя позволяет зажимать заготовки в широком диапазоне толщин без необходимости переставлять сам прижим. Это инженерное решение экономит время и делает вашу оснастку по-настоящему многозадачной.
- Прочный чугунный корпус. Основание и рычаги прижима изготовлены из чугуна и оцинкованной закаленной стали. Конструкция рассчитана на то, чтобы выдерживать усилие в 386 кг без деформации и люфтов, обеспечивая жесткую и надежную фиксацию детали.
- Механизм "Over-Center". Классическая и безотказная система коленного рычага гарантирует, что в зажатом положении прижим самоблокируется. Он не ослабнет и не откроется под действием вибрации или нагрузки, что является залогом точной и безопасной работы.
Сценарии применения: Гибкость в каждом миллиметре
Благодаря своей адаптивности, этот компактный прижим незаменим при создании универсальной и многоцелевой оснастки.
- Деревообрабатывающие кондукторы. Идеален для фиксации заготовок различной толщины при сверлении или фрезеровании, позволяя работать с разными деталями без перенастройки приспособления.
- Сборочные столы. Обеспечивает быстрый толкающий или отодвигающий зажим для панелей, плат и мелких корпусных деталей, где важна скорость и большой зазор для установки/извлечения.
- Сварочные приспособления. Надежное удержание небольших металлических деталей на заданном расстоянии. Увеличенный ход позволяет компенсировать небольшие погрешности заготовок.
- Моделизм и хобби. Удобная фиксация элементов моделей во время склейки, где длинный ход штока позволяет легко устанавливать и извлекать деталь из сложной конструкции.

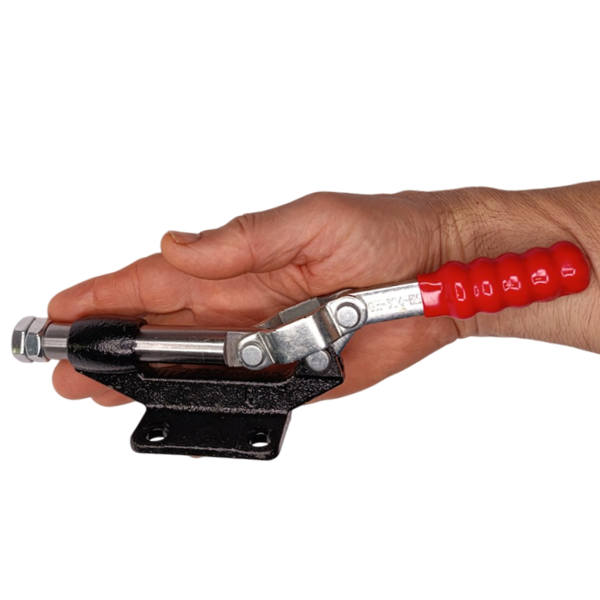

Технические характеристики

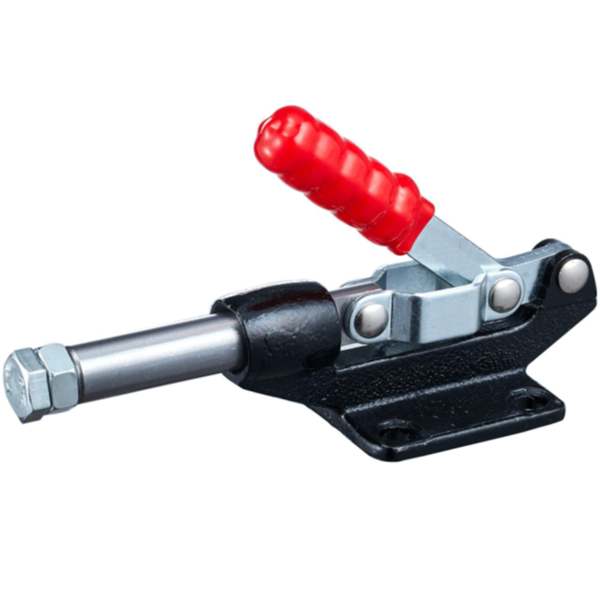

- Модель: WorkMan GH-304-EM
- Тип: толкательный (линейный) горизонтальный зажим
- Удерживающее усилие: 386 кг
- Ход шпинделя: 40 мм
- Резьба шпинделя: M10
- Материал: чугун, закаленная сталь
- Покрытие: оцинковка
Комментарий от ведущего специалиста
Меня зовут Орест Коваль. В мире оснастки не всегда решает грубая сила. Часто важнее — диапазон и универсальность. GH-304-EM — это наш ответ на потребность в "длинноходном" компактном прижиме. Его главная задача — обеспечить надежный линейный зажим для деталей, чьи размеры могут варьироваться. Мы уделяем особое внимание качеству штока: он изготавливается из калиброванной стали и полируется до низкой шероховатости, что минимизирует трение и обеспечивает плавный ход на всех 40 миллиметрах. Наши тесты на износ включают 50 000 циклов полного хода под боковой нагрузкой. Из личного опыта: я делал небольшой кондуктор для склейки деревянных шкатулок. Иногда использовался массив толщиной 18 мм, иногда — фанера 10 мм. Благодаря длинному ходу штока GH-304-EM, мне не пришлось ничего переставлять. Я просто регулировал вылет винта и работал с обоими типами заготовок в одном и том же приспособлении. Это очень удобно. Пара профессиональных советов: Лайфхак №1: используйте весь диапазон хода. Не выкручивайте прижимной винт слишком далеко. Лучше настройте его так, чтобы точка зажима находилась примерно в середине 40-миллиметрового рабочего диапазона. Это даст вам максимальную гибкость. Лайфхак №2: для очень точных работ, где важна повторяемость, используйте две гайки на прижимном винте. Одной выставляете рабочую длину, а второй контрите ее. Так настройка не собьется даже после сотен циклов. Мой вердикт: это самый универсальный толкающий прижим в нашей линейке благодаря увеличенному ходу штока. Он надежен, прост и невероятно адаптивен для создания многозадачной оснастки. Если ваши заготовки часто меняют толщину, этот зажим сэкономит вам массу времени и сил. Я лично контролирую качество стали и легкость хода механизма в каждой партии.
