Інженерний задум: Універсальність за рахунок діапазону
При створенні складального оснащення інженери часто стикаються з проблемою: як зафіксувати деталі різної товщини, не перебудовуючи кондуктор? Стандартні притиски мають малий хід, змушуючи витрачати час на перевстановлення. WorkMan GH-304-EM був спроектований для вирішення саме цього завдання. Нашою метою було створити компактний штовхаючий затискач з максимально збільшеним робочим діапазоном. Завдяки переробленій важільній системі ми досягли ходу шпинделя в 40 мм — це перетворює GH-304-EM на один з найуніверсальніших та найадаптивніших інструментів у своєму класі.
Конструктивні рішення: інженерія адаптивності
Надійність та гнучкість цього притиску забезпечуються продуманими інженерними рішеннями, націленими на стабільність та довгий термін служби.
- Збільшений хід штока (40 мм). Це ключова перевага моделі. Довгий лінійний хід шпинделя дозволяє затискати заготовки в широкому діапазоні товщин без необхідності переставляти сам притиск. Це інженерне рішення економить час і робить ваше оснащення по-справжньому багатозадачним.
- Міцний чавунний корпус. Основа та важелі притиску виготовлені з чавуну та оцинкованої загартованої сталі. Конструкція розрахована на те, щоб витримувати зусилля в 386 кг без деформації та люфтів, забезпечуючи жорстку та надійну фіксацію деталі.
- Механізм "Over-Center". Класична та безвідмовна система колінного важеля гарантує, що в затиснутому положенні притиск самоблокується. Він не ослабне і не відкриється під дією вібрації або навантаження, що є запорукою точної та безпечної роботи.
Сценарії застосування: Гнучкість у кожному міліметрі
Завдяки своїй адаптивності, цей компактний притиск незамінний при створенні універсального та багатоцільового оснащення.
- Деревообробні кондуктори. Ідеальний для фіксації заготовок різної товщини при свердлінні або фрезеруванні, дозволяючи працювати з різними деталями без переналаштування пристосування.
- Складальні столи. Забезпечує швидкий штовхаючий або відсуваючий затиск для панелей, плат та дрібних корпусних деталей, де важлива швидкість та великий зазор для встановлення/виймання.
- Зварювальні пристосування. Надійне утримання невеликих металевих деталей на заданій відстані. Збільшений хід дозволяє компенсувати невеликі похибки заготовок.
- Моделізм та хобі. Зручна фіксація елементів моделей під час склеювання, де довгий хід штока дозволяє легко встановлювати та витягувати деталь зі складної конструкції.

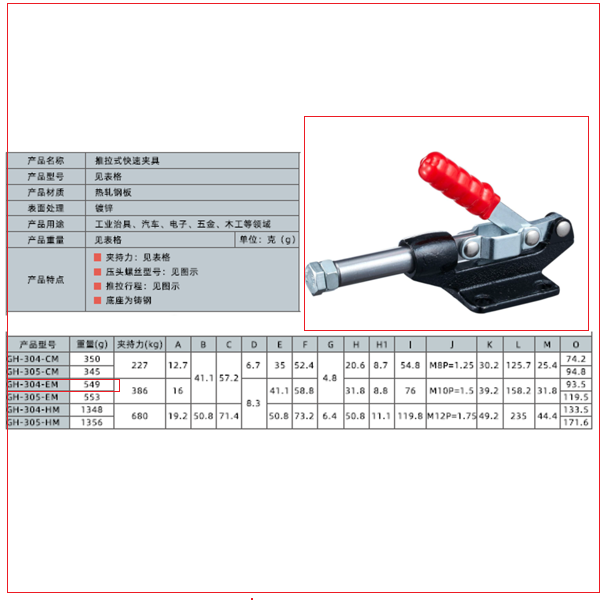

Технічні характеристики
- Модель: WorkMan GH-304-EM
- Тип: штовхаючий (лінійний) горизонтальний затискач
- Утримуюче зусилля: 386 кг
- Хід шпинделя: 40 мм
- Різьба шпинделя: M10
- Матеріал: чавун, загартована сталь
- Покриття: оцинковка
Коментар від провідного фахівця
Мене звати Орест Коваль. У світі оснащення не завжди вирішує груба сила. Часто важливіше — діапазон та універсальність. GH-304-EM — це наша відповідь на потребу в "довгохідному" компактному притиску. Його головне завдання — забезпечити надійний лінійний затиск для деталей, чиї розміри можуть варіюватися. Ми приділяємо особливу увагу якості штока: він виготовляється з каліброваної сталі та полірується до низької шорсткості, що мінімізує тертя та забезпечує плавний хід на всіх 40 міліметрах. Наші тести на знос включають 50 000 циклів повного ходу під бічним навантаженням. З особистого досвіду: я робив невеликий кондуктор для склеювання дерев'яних скриньок. Іноді використовувався масив товщиною 18 мм, іноді — фанера 10 мм. Завдяки довгому ходу штока GH-304-EM, мені не довелося нічого переставляти. Я просто регулював виліт гвинта і працював з обома типами заготовок в одному й тому ж пристосуванні. Це дуже зручно. Пара професійних порад: Лайфхак №1: використовуйте весь діапазон ходу. Не викручуйте притискний гвинт занадто далеко. Краще налаштуйте його так, щоб точка затиску знаходилася приблизно в середині 40-міліметрового робочого діапазону. Це дасть вам максимальну гнучкість. Лайфхак №2: для дуже точних робіт, де важлива повторюваність, використовуйте дві гайки на притискному гвинті. Однією виставляєте робочу довжину, а другою контрите її. Так налаштування не зіб'ється навіть після сотень циклів. Мій вердикт: це найуніверсальніший штовхаючий притиск у нашій лінійці завдяки збільшеному ходу штока. Він надійний, простий та неймовірно адаптивний для створення багатозадачного оснащення. Якщо ваші заготовки часто змінюють товщину, цей затискач заощадить вам масу часу та сил. Я особисто контролюю якість сталі та легкість ходу механізму в кожній партії.
