Инженерный замысел: Максимум силы и свободы
В профессиональной оснастке часто приходится выбирать между силой и диапазоном: мощные прижимы обычно имеют короткий ход, а длинноходные — недостаточное усилие. Перед инженерами Workman стояла задача устранить этот компромисс. Так был создан GH-36080C — силовой узел, спроектированный для задач, где требуется и колоссальное усилие для мертвой фиксации, и большой зазор для быстрой смены заготовок. Его уникальность — в сочетании огромного удерживающего усилия в 580 кг и исключительно длинного хода поршня в 80 мм, что делает его безальтернативным решением для сложных сборочных и сварочных кондукторов.
Конструктивные решения: инженерия сверхвысоких нагрузок
Каждый грамм в весе 1,25 кг этого зажима инженерно обоснован и работает на достижение максимальной прочности и надежности.
- Массивная конструкция из чугуна и стали. Корпус изготовлен из чугуна, а рычаги из толстой штампованной горячекатаной стали. Чугун обладает высокой прочностью и пластичностью, что позволяет ему выдерживать пиковые нагрузки и циклические напряжения без риска усталостного разрушения.
- Усиленные оси и шток диаметром 16 мм. Все шарнирные соединения оснащены осями увеличенного диаметра из закаленной стали. Массивный поршень диаметром 16 мм обеспечивает плавное линейное движение и не изгибается даже при максимальном усилии в 580 кг, гарантируя точную передачу силы на деталь.
- Длинноходный рычажный механизм. Геометрия рычагов рассчитана не только на многократное умножение силы, но и на обеспечение плавного и легкого хода на всем диапазоне в 80 мм. Это позволяет быстро отводить поршень, полностью освобождая рабочую зону для удобной смены заготовок.
Сценарии применения: Профессиональная оснастка
Этот мощный зажим является идеальным силовым элементом для создания надежных стационарных приспособлений в условиях мастерской или мелкосерийного производства.
- Мощные сварочные кондукторы. Незаменим для жесткой фиксации массивных, но компактных деталей, подверженных сильной термической деформации в процессе сварки.
- Фиксация на столах станков. Эффективно удерживает заготовки при обработке на сверлильных или фрезерных станках, противодействуя силам резания.
- Сборочные прессы малой мощности. Может использоваться в качестве силового механизма для запрессовки подшипников, штифтов и других соединений с натягом.
- Тяжелые деревообрабатывающие приспособления. Идеален для мощного сжатия при склейке толстых брусков, мебельных щитов или фиксации заготовок при работе с ручным электроинструментом.

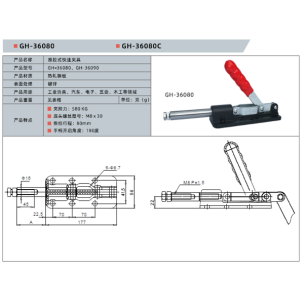

Технические характеристики
- Модель: WorkMan GH-36080C
- Тип: силовой толкающий (поршневой) зажим
- Усилие удержания: 580 кг
- Ход поршня: 80 мм
- Диаметр поршня: 16 мм
- Резьба прижимного винта: M8
- Материал: горячекатаная сталь
- Покрытие: оцинкованное
- Вес: 1.25 кг
Комментарий от ведущего специалиста
Меня зовут Орест Коваль. GH-36080C — это флагман нашей линейки толкающих зажимов и серьезный силовой узел для профессиональной оснастки. Мы спроектировали его, чтобы он был последним зажимом, который вам когда-либо понадобится купить для ваших самых ответственных задач. Мы проводим циклический тест каждой партии на стенде под нагрузкой 750 кг, что дает запас прочности +30%. После 20 000 циклов мы проверяем оси на усталостные микротрещины с помощью ультразвукового дефектоскопа. Любой зажим с отклонениями отбраковывается. Из личного опыта: я помогал проектировать сварочный кондуктор для небольшой, но массивной стальной детали. При сварке ее сильно "вело" от нагрева, и обычные зажимы не справлялись. Мы установили четыре GH-36080C. Они держали деталь мертвой хваткой. После остывания отклонение геометрии составило менее 0.1 мм, что было бы недостижимо с менее мощными фиксаторами. Пара профессиональных советов: Лайфхак №1: для реализации всего усилия в 580 кг надежно крепите основание зажима болтами М8 к толстой металлической плите или станине вашего верстака. Крепление на шурупы не выдержит такой нагрузки. Лайфхак №2: длинный ход в 80 мм позволяет создать "быстросменную" оснастку. Настройте прижимной винт так, чтобы в открытом положении зазор был достаточным для свободной установки и снятия детали. Это кардинально ускоряет серийную работу. Мой вердикт: это бескомпромиссный инструмент для тех, кому нужна максимальная сила и универсальность. Сочетание огромного усилия и длинного хода делает его уникальным на рынке. Это не просто зажим, а надежная инвестиция в скорость и качество вашей работы. Я лично проверяю качество стали и точность сборки каждого зажима в партии.
