Інженерний задум: Максимум сили та свободи
У професійному оснащенні часто доводиться обирати між силою та діапазоном: потужні притиски зазвичай мають короткий хід, а довгохідні — недостатнє зусилля. Перед інженерами Workman стояло завдання усунути цей компроміс. Так був створений GH-36080C — силовий вузол, спроектований для завдань, де потрібне і колосальне зусилля для мертвої фіксації, і великий зазор для швидкої зміни заготовок. Його унікальність — у поєднанні величезного утримуючого зусилля в 580 кг і винятково довгого ходу поршня в 80 мм, що робить його безальтернативним рішенням для складних складальних та зварювальних кондукторів.
Конструктивні рішення: інженерія надвисоких навантажень
Кожен грам у вазі 1,25 кг цього затискача інженерно обґрунтований і працює на досягнення максимальної міцності та надійності.
- Масивна конструкція з чавуну і сталі. Корпус виготовлений з чавуну, а важелі з товстої штампованої гарячекатаної сталі. Чавун має високу міцність і пластичність, що дозволяє йому витримувати пікові навантаження і циклічні напруження без ризику втомного руйнування.
- Посилені осі та шток діаметром 16 мм. Всі шарнірні з'єднання оснащені осями збільшеного діаметра із загартованої сталі. Масивний поршень діаметром 16 мм забезпечує плавний лінійний рух і не згинається навіть при максимальному зусиллі в 580 кг, гарантуючи точну передачу сили на деталь.
- Довгохідний важільний механізм. Геометрія важелів розрахована не тільки на багаторазове множення сили, але й на забезпечення плавного та легкого ходу на всьому діапазоні в 80 мм. Це дозволяє швидко відводити поршень, повністю звільняючи робочу зону для зручної зміни заготовок.
Сценарії застосування: Професійне оснащення
Цей потужний затискач є ідеальним силовим елементом для створення надійних стаціонарних пристосувань в умовах майстерні або дрібносерійного виробництва.
- Потужні зварювальні кондуктори. Незамінний для жорсткої фіксації масивних, але компактних деталей, що піддаються сильній термічній деформації в процесі зварювання.
- Фіксація на столах верстатів. Ефективно утримує заготовки при обробці на свердлильних або фрезерних верстатах, протидіючи силам різання.
- Складальні преси малої потужності. Може використовуватися як силовий механізм для запресовування підшипників, штифтів та інших з'єднань з натягом.
- Важкі деревообробні пристосування. Ідеальний для потужного стиснення при склеюванні товстих брусків, меблевих щитів або фіксації заготовок при роботі з ручним електроінструментом.

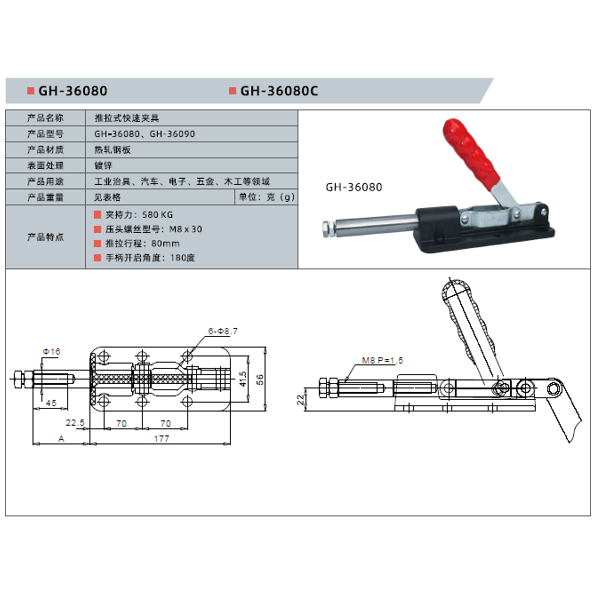

Технічні характеристики

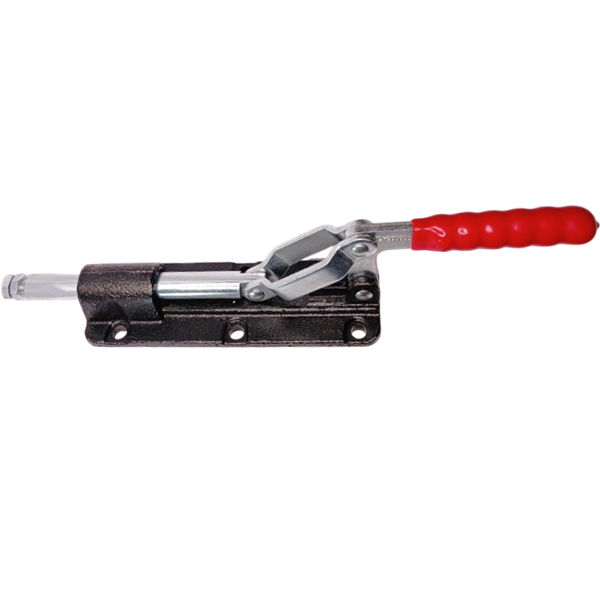

- Модель: WorkMan GH-36080C
- Тип: силовий штовхаючий (поршневий) затискач
- Зусилля утримання: 580 кг
- Хід поршня: 80 мм
- Діаметр поршня: 16 мм
- Різьба притискного гвинта: M8
- Матеріал: гарячекатана сталь
- Покриття: оцинковане
- Вага: 1.25 кг
Коментар від провідного фахівця
Мене звати Орест Коваль. GH-36080C — це флагман нашої лінійки штовхаючих затискачів і серйозний силовий вузол для професійного оснащення. Ми спроектували його, щоб він був останнім затискачем, який вам коли-небудь знадобиться купити для ваших найвідповідальніших завдань. Ми проводимо циклічний тест кожної партії на стенді під навантаженням 750 кг, що дає запас міцності +30%. Після 20 000 циклів ми перевіряємо осі на втомні мікротріщини за допомогою ультразвукового дефектоскопа. Будь-який затискач з відхиленнями відбраковується. З особистого досвіду: я допомагав проектувати зварювальний кондуктор для невеликої, але масивної сталевої деталі. При зварюванні її сильно "вело" від нагріву, і звичайні затискачі не справлялися. Ми встановили чотири GH-36080C. Вони тримали деталь мертвою хваткою. Після охолодження відхилення геометрії склало менше 0.1 мм, що було б недосяжно з менш потужними фіксаторами. Пара професійних порад: Лайфхак №1: для реалізації всього зусилля в 580 кг надійно кріпіть основу затискача болтами М8 до товстої металевої плити або станини вашого верстака. Кріплення на шурупи не витримає такого навантаження. Лайфхак №2: довгий хід в 80 мм дозволяє створити "швидкозмінне" оснащення. Налаштуйте притискний гвинт так, щоб у відкритому положенні зазор був достатнім для вільного встановлення та зняття деталі. Це кардинально прискорює серійну роботу. Мій вердикт: це безкомпромісний інструмент для тих, кому потрібна максимальна сила та універсальність. Поєднання величезного зусилля та довгого ходу робить його унікальним на ринку. Це не просто затискач, а надійна інвестиція у швидкість та якість вашої роботи. Я особисто перевіряю якість сталі та точність складання кожного затискача в партії.
