Инженерный замысел: Мгновенная и надежная фиксация
В производстве небольших изделий и оснастки часто возникает задача: как быстро, надежно и многократно соединять две части конструкции, например, крышку и ящик или две половины формы? Винтовые соединения медленные, а простые защелки не обеспечивают достаточного усилия. Инженерное решение от Workman — тяговый прижим GH-4001. Мы спроектировали его как миниатюрный силовой замок, который одним движением руки создает мощное тяговое усилие в 150 кг. Его задача — заменить все неэффективные методы и обеспечить мгновенную, жесткую и регулируемую фиксацию.
Конструктивные решения: инженерия надежного замка

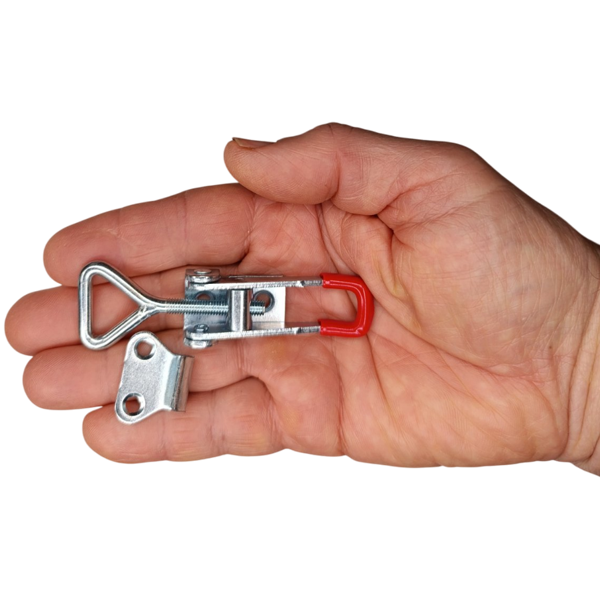

Несмотря на вес всего в 50 грамм, этот прижим является продуманным силовым механизмом, где каждая деталь работает на результат.

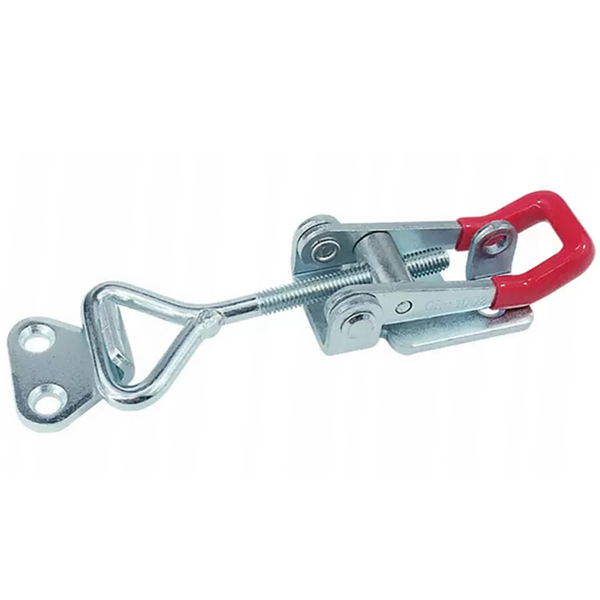

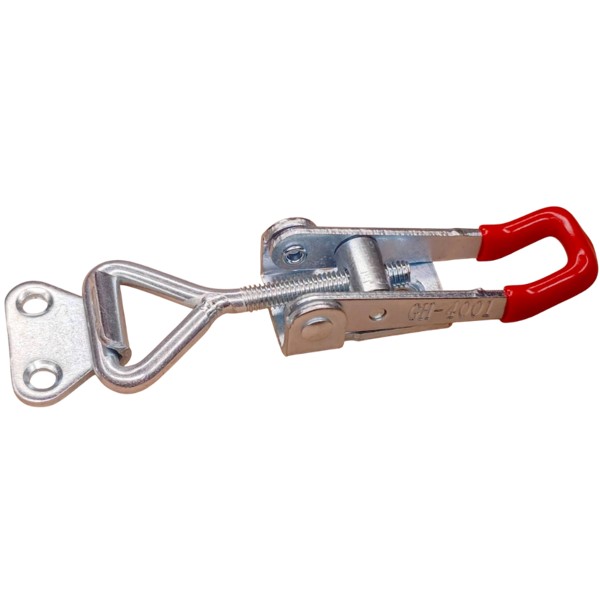

- Тяговое действие и замок "Over-Center". В отличие от прижимов, которые давят или толкают, GH-4001 работает на притягивание. U-образный крюк цепляется за ответную планку и с силой притягивает одну деталь к другой. В закрытом положении рычажный механизм проходит "мертвую точку" и самоблокируется, исключая случайное открытие от вибрации или нагрузки.

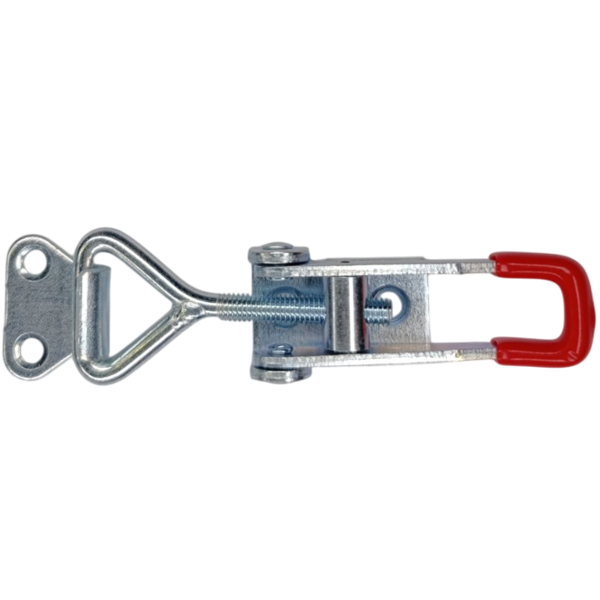

- Регулируемая U-образная тяга. Длина зацепа (крюка) легко регулируется с помощью резьбы. Это ключевое инженерное преимущество, позволяющее идеально настроить силу прижима. Вы можете выставить как легкую фиксацию, так и мощное сжатие, например, для герметизации крышки через уплотнитель.
- Универсальная ответная часть. В комплекте с прижимом поставляется отдельная D-образная скоба. Это делает монтаж максимально универсальным: вам не нужно иметь на детали специальный выступ или паз, достаточно просто закрепить скобу в нужном месте.
Сценарии применения: Быстрый замок для ваших проектов
Этот компактный прижим-защелка идеален для мелкосерийного производства, создания оснастки и хобби.
- Изготовление ящиков и кейсов. Мгновенная и надежная фиксация крышек на шкатулках, инструментальных ящиках, футлярах для оборудования и других компактных изделиях.
- Создание пресс-форм. Быстрое и мощное стягивание двух половин небольших литьевых форм при работе с силиконом, пластиком, воском или гипсом.
- Сборочные кондукторы. Используется как быстрый замок для фиксации съемных или откидных элементов оснастки, обеспечивая их точное и повторяемое позиционирование.
- Крепление технологических люков. Надежная фиксация небольших сервисных панелей, крышек отсеков на корпусах оборудования, где требуется частый доступ внутрь.

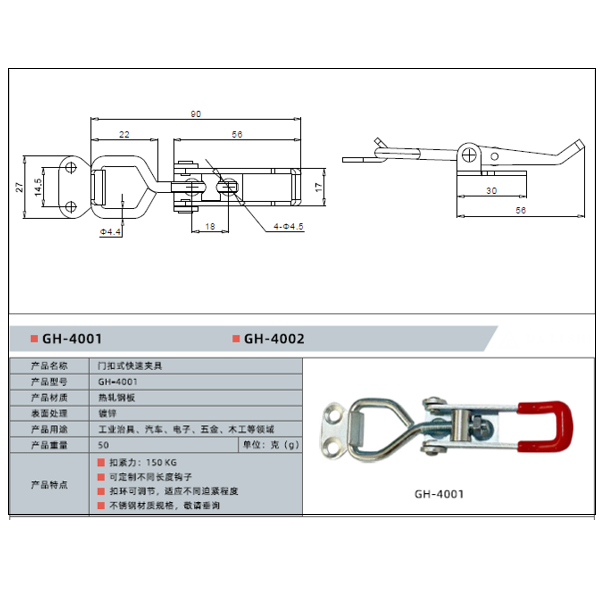

Технические характеристики

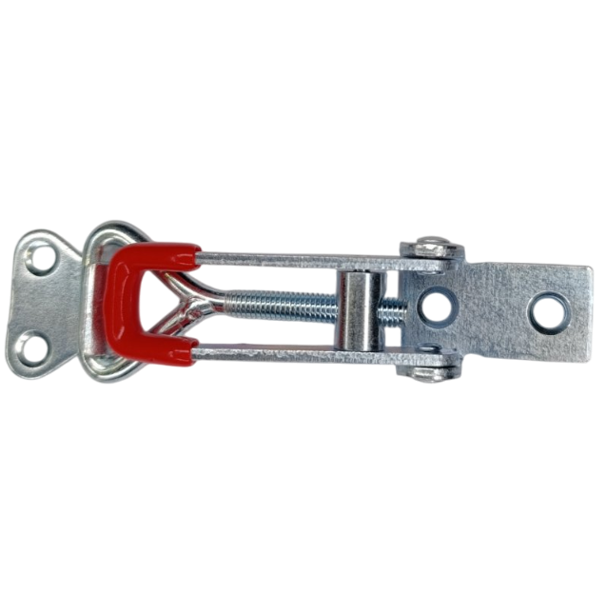

- Модель: WorkMan GH-4001
- Тип: тяговый прижим-защелка (Latch Type)
- Усилие удержания: 150 кг
- Материал: оцинкованная сталь
- Регулировка длины тяги: есть
- Ответная часть (скоба): в комплекте
- Вес: 50 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль. В мире фиксаторов есть инструменты для удержания заготовки, а есть — для соединения частей конструкции. GH-4001 относится ко вторым. Это не просто прижим, это — силовой замок в миниатюре. Мы используем метод холодной высадки для изготовления осей шарниров, что уплотняет структуру металла и повышает их прочность на срез на 20% по сравнению с обычными точеными осями. Наш внутренний тест на разрыв требует, чтобы механизм выдержал тяговое усилие в 300 кг — это двойной запас прочности. Из личного опыта: я делал серию деревянных шкатулок с плотно подогнанными крышками. Обычные замки были неэстетичны, а магниты — ненадежны. Я установил эти прижимы GH-4001. Они не только обеспечили "мертвую" фиксацию, но и благодаря регулировке тяги я смог добиться идеального усилия, чтобы крышка закрывалась плотно, с приятным упругим щелчком. Пара профессиональных советов: Лайфхак №1: главный секрет — правильная установка. Сначала закрепите корпус, затем наживите ответную скобу. Зацепите крюк и закройте замок. Если он закрывается слишком легко — отодвиньте скобу чуть дальше. Если слишком туго — чуть ближе. Добейтесь, чтобы в конце хода рукоятки ощущалось упругое сопротивление. Лайфхак №2: используйте регулировку тяги для компенсации износа уплотнителей. Если со временем крышка вашего ящика перестала закрываться герметично, просто подкрутите U-образный крюк на один-два оборота, чтобы увеличить тяговое усилие. Мой вердикт: это гениальное в своей простоте инженерное решение для миниатюрных задач. Оно обеспечивает скорость, силу и надежность фиксации, недостижимые для других типов замков такого размера. Для любых проектов, где нужно быстро и очень прочно соединить две детали, GH-4001 является лучшим выбором. Я лично контролирую качество стали и точность штамповки каждого элемента.
