Інженерний задум: Миттєва та надійна фіксація

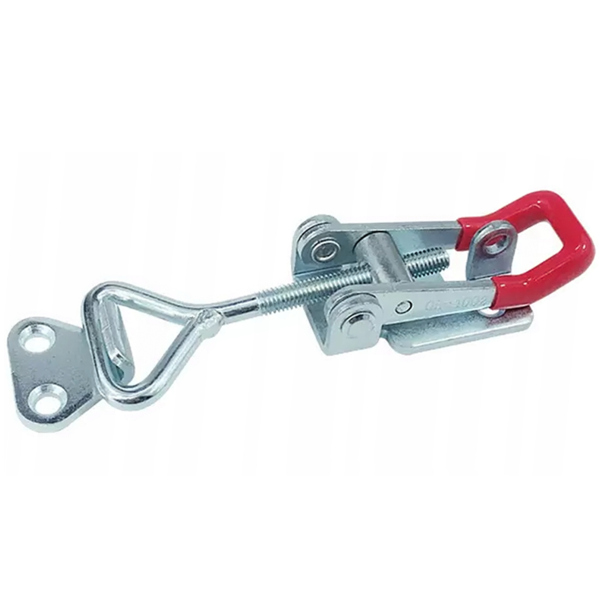

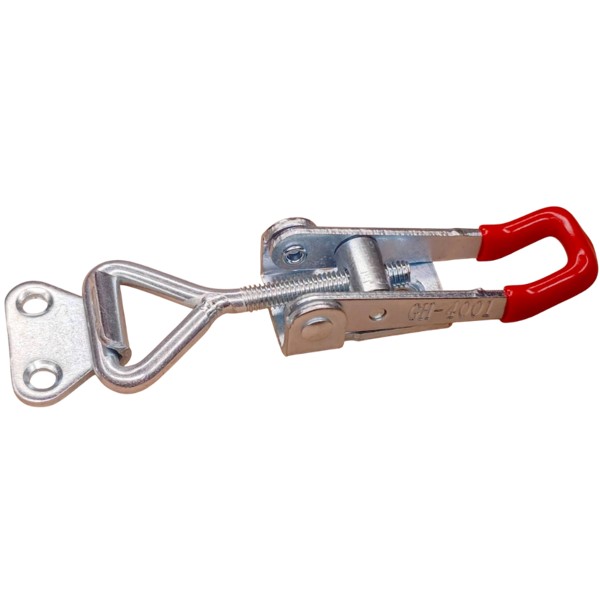

У виробництві невеликих виробів та оснащення часто виникає завдання: як швидко, надійно та багаторазово з'єднувати дві частини конструкції, наприклад, кришку та ящик або дві половини форми? Гвинтові з'єднання повільні, а прості засувки не забезпечують достатнього зусилля. Інженерне рішення від Workman — тяговий притиск GH-4001. Ми спроектували його як мініатюрний силовий замок, який одним рухом руки створює потужне тягове зусилля в 150 кг. Його завдання — замінити всі неефективні методи та забезпечити миттєву, жорстку та регульовану фіксацію.
Конструктивні рішення: інженерія надійного замка
Незважаючи на вагу всього в 50 грам, цей притиск є продуманим силовим механізмом, де кожна деталь працює на результат.

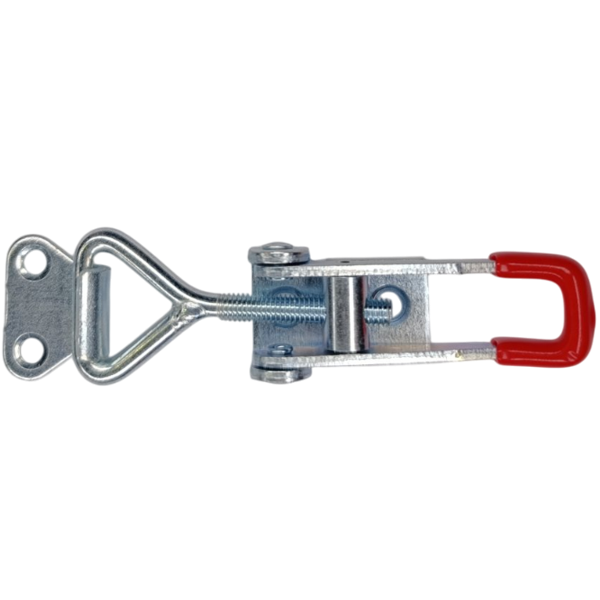

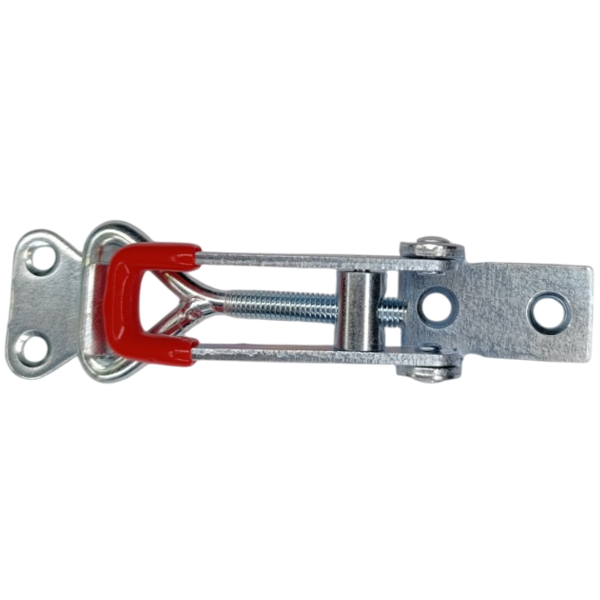

- Тягова дія та замок "Over-Center". На відміну від притисків, які тиснуть або штовхають, GH-4001 працює на притягування. U-подібний гак чіпляється за відповідну планку та з силою притягує одну деталь до іншої. У закритому положенні важільний механізм проходить "мертву точку" і самоблокується, виключаючи випадкове відкриття від вібрації або навантаження.
- Регульована U-подібна тяга. Довжина зачепа (гака) легко регулюється за допомогою різьби. Це ключова інженерна перевага, що дозволяє ідеально налаштувати силу притиску. Ви можете виставити як легку фіксацію, так і потужне стиснення, наприклад, для герметизації кришки через ущільнювач.
- Універсальна відповідна частина. У комплекті з притиском поставляється окрема D-подібна скоба. Це робить монтаж максимально універсальним: вам не потрібно мати на деталі спеціальний виступ або паз, достатньо просто закріпити скобу в потрібному місці.
Сценарії застосування: Швидкий замок для ваших проектів
Цей компактний притиск-засувка ідеальний для дрібносерійного виробництва, створення оснащення та хобі.
- Виготовлення ящиків та кейсів. Миттєва та надійна фіксація кришок на скриньках, інструментальних ящиках, футлярах для обладнання та інших компактних виробах.
- Створення прес-форм. Швидке та потужне стягування двох половин невеликих форм для лиття силікону, пластику, воску або гіпсу.
- Складальні кондуктори. Використовується як швидкий замок для фіксації знімних або відкидних елементів оснащення, забезпечуючи їх точне та повторюване позиціонування.
- Кріплення технологічних люків. Надійна фіксація невеликих сервісних панелей, кришок відсіків на корпусах обладнання, де потрібен частий доступ всередину.

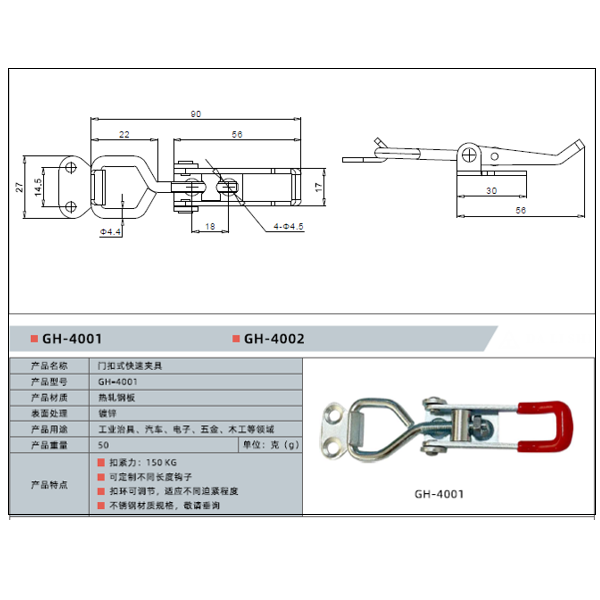

Технічні характеристики
- Модель: WorkMan GH-4001
- Тип: тяговий притиск-засувка (Latch Type)
- Зусилля утримання: 150 кг
- Матеріал: оцинкована сталь
- Регулювання довжини тяги: є
- Відповідна частина (скоба): в комплекті

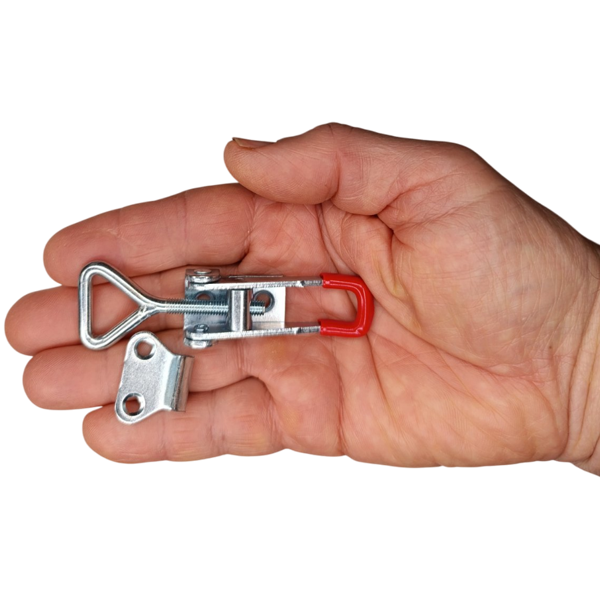

- Вага: 50 г
Коментар від провідного фахівця
Мене звати Орест Коваль. У світі фіксаторів є інструменти для утримання заготовки, а є — для з'єднання частин конструкції. GH-4001 належить до других. Це не просто притиск, це — силовий замок у мініатюрі. Ми використовуємо метод холодної висадки для виготовлення осей шарнірів, що ущільнює структуру металу та підвищує їхню міцність на зріз на 20% порівняно зі звичайними точеними осями. Наш внутрішній тест на розрив вимагає, щоб механізм витримав тягове зусилля в 300 кг — це подвійний запас міцності. З особистого досвіду: я робив серію дерев'яних скриньок зі щільно підігнаними кришками. Звичайні замки були неестетичні, а магніти — ненадійні. Я встановив ці притиски GH-4001. Вони не тільки забезпечили "мертву" фіксацію, але й завдяки регулюванню тяги я зміг досягти ідеального зусилля, щоб кришка закривалася щільно, з приємним пружним клацанням. Пара професійних порад: Лайфхак №1: головний секрет — правильне встановлення. Спочатку закріпіть корпус, потім наживіть відповідну скобу. Зачепіть гак і закрийте замок. Якщо він закривається занадто легко — відсуньте скобу трохи далі. Якщо занадто туго — трохи ближче. Досягніть того, щоб в кінці ходу рукоятки відчувався пружний опір. Лайфхак №2: використовуйте регулювання тяги для компенсації зносу ущільнювачів. Якщо з часом кришка вашого ящика перестала закриватися герметично, просто підкрутіть U-подібний гак на один-два оберти, щоб збільшити тягове зусилля. Мій вердикт: це геніальне у своїй простоті інженерне рішення для мініатюрних завдань. Воно забезпечує швидкість, силу та надійність фіксації, недосяжні для інших типів замків такого розміру. Для будь-яких проектів, де потрібно швидко і дуже міцно з'єднати дві деталі, GH-4001 є найкращим вибором. Я особисто контролюю якість сталі та точність штампування кожного елемента.
