Инженерный замысел: Максимум силы в компактном исполнении

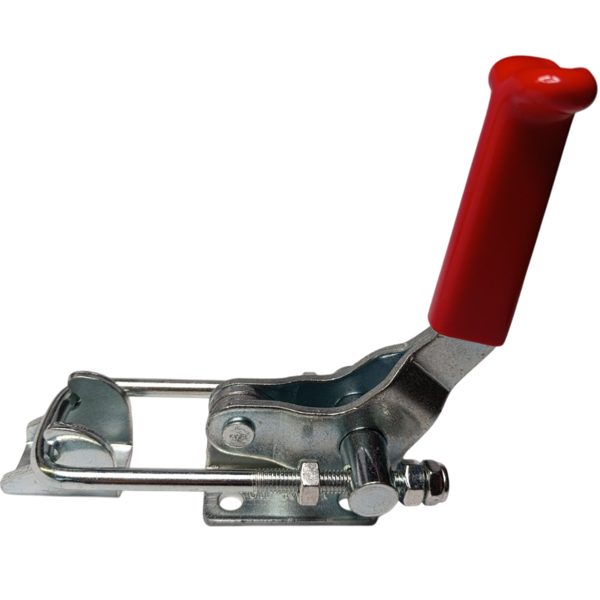

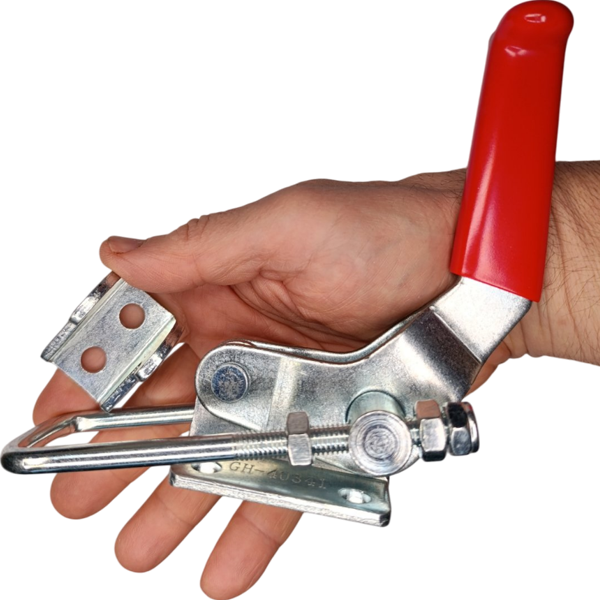

Главный вопрос, который мы решали при разработке GH-40341: как создать огромное стягивающее усилие в ограниченном пространстве? Существуют задачи — например, фиксация крышки небольшой вакуумной камеры или сжатие частей компактной пресс-формы — где требуется усилие, сопоставимое с гидравлическим прессом, но сам узел должен умещаться на ладони. Именно для таких случаев и был спроектирован этот прижим. Мы не создавали очередной замок для ящика. Мы создали портативный инструмент для генерации колоссального локального натяжения. Его коленно-рычажный механизм преобразует минимальное усилие руки в почти тонну тяговой силы, позволяя решать сложные технические задачи без громоздкого оборудования.

Ключевые конструктивные решения

Усилие в 900 кг требует безупречной надежности каждого элемента. В отличие от обычных замков-защелок, эта модель спроектирована с многократным запасом прочности.

• Усиленная конструкция. Все оси и шарниры изготовлены из закаленной стали и имеют увеличенный диаметр для работы под экстремальной нагрузкой. Толщина станины и рычагов также увеличена, чтобы исключить деформацию при достижении максимального усилия.
• Механизм запирания "через мертвую точку". Это фундаментальный принцип работы всех коленно-рычажных прижимов. При закрытии рукоятки система рычагов проходит центральное положение, после которого замок надежно самоблокируется. Обратное давление со стороны деталей не способно его открыть, а лишь сильнее прижимает, что гарантирует абсолютную надежность фиксации.
• Длинный силовой рычаг. Рукоятка спроектирована так, чтобы обеспечить максимальный рычаг и комфортный хват. Это позволяет оператору легко, одним движением руки, создавать и контролировать огромное стягивающее усилие без использования вспомогательных инструментов.

Сценарии применения: Когда требуется экстремальное стягивание

Несмотря на внушительную цифру усилия, GH-40341 — это инструмент для точных и мелкогабаритных задач. Он идеален для лабораторий, мелкосерийного производства и сложных сборочных кондукторов.

• Фиксация небольших пресс-форм. Надежное сжатие двух половин компактных форм для литья пластика, силикона, воска, где высокое давление необходимо для предотвращения утечек и облоя.
• Сборка малых герметичных емкостей. Идеален для притягивания крышки с уплотнителем к корпусу небольшой вакуумной камеры, тестового бокса или другого герметичного контейнера.
• Кондукторы для склеивания под высоким давлением. Применяется при склейке небольших деталей из дерева, композитов или пластика, когда по технологии требуется сильное и равномерное сжатие.
• Замки для испытательных стендов. Используется для надежной фиксации крышек, кожухов и образцов на небольших вибрационных или нагрузочных стендах, где требуется гарантированная фиксация.

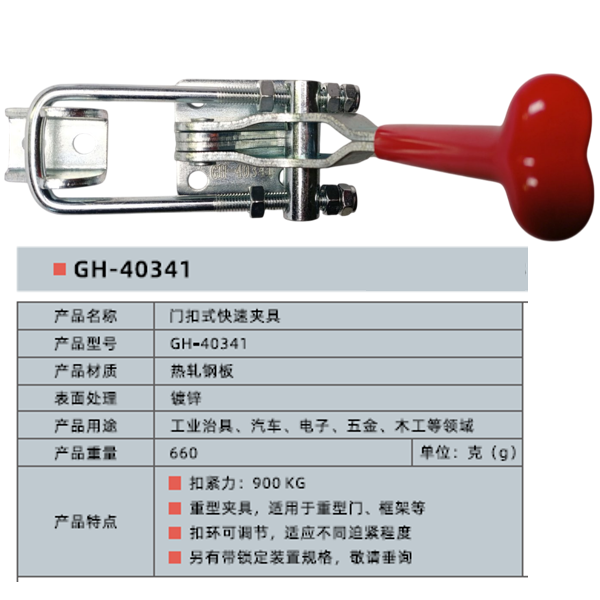

Технические характеристики

• Модель: WorkMan GH-40341
• Тип: защелкивающийся тяговый прижим (Latch Type Toggle Clamp)
• Усилие удержания: 900 кг
• Материал: горячекатаная сталь
• Покрытие: цинковое
• Регулировка: резьбовая U-образная скоба
• Вес: 660 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Не позволяйте компактным размерам этого прижима ввести вас в заблуждение. GH-40341 — это специалист узкого профиля, созданный для генерации огромного локального усилия там, куда большой пресс или струбцина просто не поместятся. Перед запуском в серию мы проводили разрушающие испытания: механизм выдержал нагрузку на разрыв в 2150 кг, что подтверждает более чем двукратный запас прочности. После 10 000 циклов срабатывания под номинальной нагрузкой в 900 кг износ осей не превысил 0.03 мм — это стандарт для ответственного крепежа. Из личного опыта: я помогал коллегам в мастерской создавать оснастку для склейки небольших карбоновых деталей. Технология требовала сильного сжатия. Четыре таких прижима, установленные на компактной плите, создали необходимое давление, равномерно распределив его по всей детали. Вся конструкция легко помещалась на верстаке. Пара профессиональных советов: Лайфхак №1: При усилии в 900 кг самое слабое место — не прижим, а основание. Крепите его только на сквозные болты или в массивную металлическую плиту. Использование саморезов или крепление к тонкому листовому металлу недопустимо — их просто вырвет. Лайфхак №2: Правильно отрегулируйте натяжение. Скоба должна защелкиваться с упругим, уверенным сопротивлением в самом конце хода рукоятки. Если вам приходится наваливаться всем весом — ослабьте скобу. Избыточное усилие при закрытии не увеличит силу удержания, но создаст чрезмерную нагрузку на шарниры. Мой вердикт: это не просто замок-защелка, а портативный мини-пресс. Он разработан для уникальных задач, где в ограниченном пространстве нужно создать и удержать колоссальное тяговое усилие. Идеален для мелкосерийного производства, лабораторий и сложных сборочных приспособлений. Я лично проверяю качество стали и точность изготовления шарнирных узлов в каждой партии, потому что при таких нагрузках компромиссов быть не может.
