Конструкторський задум: Максимум сили в компактному виконанні

Головне питання, яке ми вирішували при розробці GH-40341: як створити величезне стягуюче зусилля в обмеженому просторі? Існують завдання — наприклад, фіксація кришки невеликої вакуумної камери або стиснення частин компактної прес-форми — де потрібне зусилля, порівнянне з гідравлічним пресом, але сам вузол повинен вміщуватися на долоні. Саме для таких випадків і був спроектований цей притиск. Ми не створювали черговий замок для ящика. Ми створили портативний інструмент для генерації колосального локального натягу. Його колінно-важільний механізм перетворює мінімальне зусилля руки на майже тонну тягової сили, дозволяючи вирішувати складні технічні завдання без громіздкого обладнання.

Ключові конструктивні рішення

Зусилля в 900 кг вимагає бездоганної надійності кожного елемента. На відміну від звичайних замків-засувок, ця модель спроектована з багаторазовим запасом міцності.

• Посилена конструкція. Всі осі та шарніри виготовлені із загартованої сталі та мають збільшений діаметр для роботи під екстремальним навантаженням. Товщина станини та важелів також збільшена, щоб унеможливити деформацію при досягненні максимального зусилля.
• Механізм замикання "через мертву точку". Це фундаментальний принцип роботи всіх колінно-важільних притисків. При закритті рукоятки система важелів проходить центральне положення, після якого замок надійно самоблокується. Зворотний тиск з боку деталей не здатний його відкрити, а лише сильніше притискає, що гарантує абсолютну надійність фіксації.
• Довгий силовий важіль. Рукоятка спроектована так, щоб забезпечити максимальний важіль та комфортний хват. Це дозволяє оператору легко, одним рухом руки, створювати та контролювати величезне стягуюче зусилля без використання допоміжних інструментів.

Сценарії застосування: Коли потрібне екстремальне стягування

Незважаючи на значну цифру зусилля, GH-40341 — це інструмент для точних та дрібногабаритних завдань. Він ідеальний для лабораторій, дрібносерійного виробництва та складних складальних кондукторів.

• Фіксація невеликих прес-форм. Надійне стиснення двох половин компактних форм для лиття пластику, силікону, воску, де високий тиск необхідний для запобігання витокам та облою.
• Збірка малих герметичних ємностей. Ідеальний для притягування кришки з ущільнювачем до корпусу невеликої вакуумної камери, тестового боксу або іншого герметичного контейнера.
• Кондуктори для склеювання під високим тиском. Застосовується при склеюванні невеликих деталей з дерева, композитів або пластику, коли за технологією потрібне сильне та рівномірне стиснення.
• Замки для випробувальних стендів. Використовується для надійної фіксації кришок, кожухів та зразків на невеликих вібраційних або навантажувальних стендах, де потрібна гарантована фіксація.

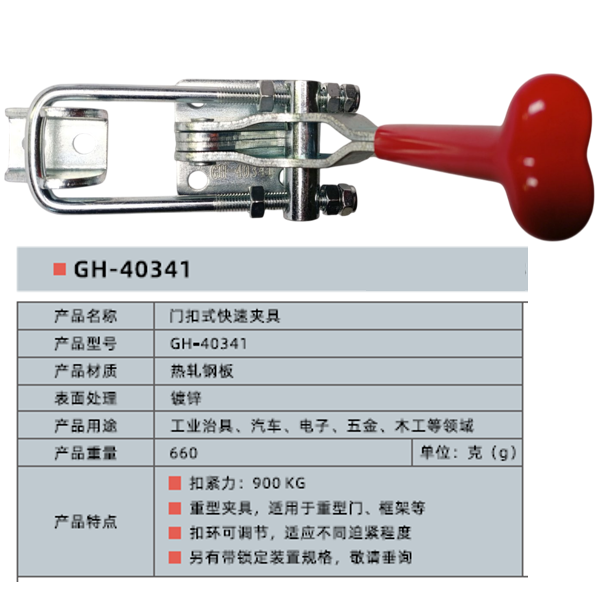

Технічні характеристики

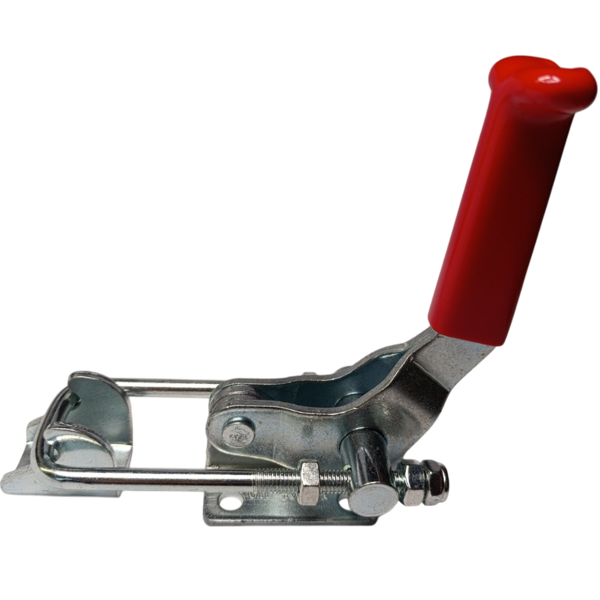

• Модель: WorkMan GH-40341
• Тип: засувний тяговий притиск (Latch Type Toggle Clamp)
• Зусилля утримання: 900 кг
• Матеріал: гарячекатана сталь
• Покриття: цинкове
• Регулювання: різьбова U-подібна скоба
• Вага: 660 г

Коментар від провідного фахівця

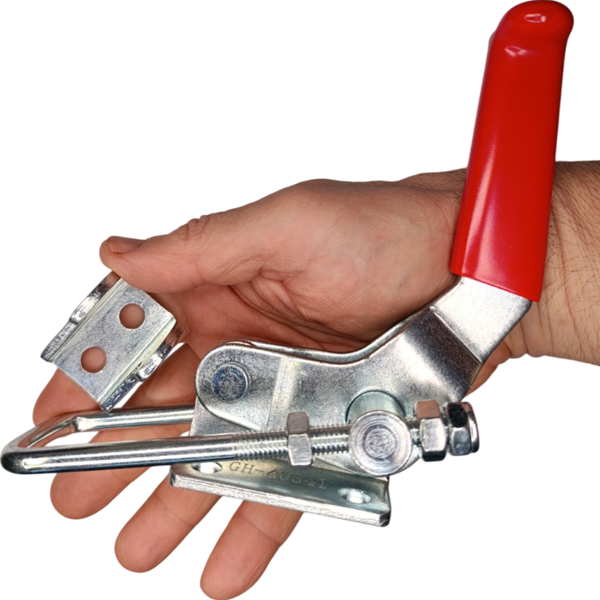

Мене звати Орест Коваль. Не дозволяйте компактним розмірам цього притиску ввести вас в оману. GH-40341 — це фахівець вузького профілю, створений для генерації величезного локального зусилля там, куди великий прес або струбцина просто не помістяться. Перед запуском в серію ми проводили руйнівні випробування: механізм витримав навантаження на розрив у 2150 кг, що підтверджує більш ніж дворазовий запас міцності. Після 10 000 циклів спрацьовування під номінальним навантаженням в 900 кг знос осей не перевищив 0.03 мм — це стандарт для відповідального кріплення. З особистого досвіду: я допомагав колегам у майстерні створювати оснащення для склеювання невеликих карбонових деталей. Технологія вимагала сильного стиснення. Чотири таких притиски, встановлені на компактній плиті, створили необхідний тиск, рівномірно розподіливши його по всій деталі. Вся конструкція легко вміщувалася на верстаку. Пара професійних порад: Лайфхак №1: При зусиллі в 900 кг найслабше місце — не притиск, а основа. Кріпіть його тільки на наскрізні болти або в масивну металеву плиту. Використання саморізів або кріплення до тонкого листового металу неприпустимо — їх просто вирве. Лайфхак №2: Правильно відрегулюйте натяг. Скоба повинна замикатися з пружним, впевненим опором в самому кінці ходу рукоятки. Якщо вам доводиться навалюватися всією вагою — послабте скобу. Надмірне зусилля при закритті не збільшить силу утримання, але створить надмірне навантаження на шарніри. Мій вердикт: це не просто замок-засувка, а портативний міні-прес. Він розроблений для унікальних завдань, де в обмеженому просторі потрібно створити та утримати колосальне тягове зусилля. Ідеальний для дрібносерійного виробництва, лабораторій та складних складальних пристосувань. Я особисто перевіряю якість сталі та точність виготовлення шарнірних вузлів у кожній партії, тому що при таких навантаженнях компромісів бути не може.
