Инженерный замысел: Оптимальный баланс размера, веса и силы

При разработке модели GH-40323 перед нами стояла задача создать не самый мощный, а самый эффективный прижим для деликатных работ. В моделизме, приборостроении или при создании декоративных изделий каждый лишний грамм веса и миллиметр размера оснастки имеет значение. Громоздкие замки здесь неуместны. Поэтому мы спроектировали GH-40323 с упором на максимальное соотношение усилия к массе. В результате получился миниатюрный замок весом всего 78 грамм, который, тем не менее, генерирует серьезное стягивающее усилие в 163 кг. Это идеальное инженерное решение для ситуаций, где требуется надежная, но компактная и легкая фиксация.

Ключевые конструктивные решения

Несмотря на миниатюрность, GH-40323 построен по тем же принципам надежности, что и его более крупные аналоги. Его эффективность — результат точного расчета, а не грубой силы.

• Высокоэффективный коленно-рычажный механизм. Благодаря выверенной геометрии рычагов, легкое движение руки преобразуется в значительное тяговое усилие. Вам не нужно прилагать большую силу, чтобы надежно зафиксировать детали — всю основную работу делает механика.
• Облегченная, но прочная конструкция. Все элементы выполнены из оцинкованной стали, что гарантирует прочность и защиту от коррозии. При этом конструкция оптимизирована для снижения веса без ущерба для прочности ключевых шарнирных соединений.
• Надежная фиксация "через мертвую точку". Прижим работает по классическому принципу самоблокировки (over-center locking). После щелчка замок не может самопроизвольно открыться под нагрузкой или от вибрации, что гарантирует стабильность фиксации на протяжении всей работы.

Сценарии применения: Надежная фиксация в миниатюрном формате

Этот мини-прижим является идеальным выбором для хобби, макетирования и мелкосерийного производства, где важна точность и компактность оснастки.

• Фиксация крышек шкатулок, ящиков и кофров. Обеспечивает плотное и надежное закрытие крышек на небольших столярных и декоративных изделиях, где важен эстетичный и негромоздкий замок.
• Сборочные приспособления для моделизма. Незаменим для фиксации частей фюзеляжа, крыльев, элементов корпуса моделей кораблей и другой техники во время склейки.
• Крепление панелей в приборостроении. Используется для быстрого и надежного крепления крышек и панелей на корпусах малогабаритной радиоэлектронной аппаратуры.
• Ювелирные и макетные работы. Позволяет создавать компактные кондукторы для удержания мелких заготовок во время пайки, гравировки или других точных операций.

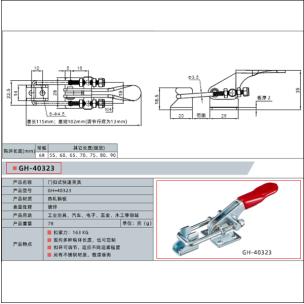

Технические характеристики

• Модель: WorkMan GH-40323
• Тип: защелкивающийся тяговый прижим (Latch Type Toggle Clamp)
• Усилие удержания: 163 кг
• Материал: горячекатаная сталь
• Покрытие: цинковое
• Регулировка: резьбовая U-образная скоба
• Вес: 78 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. В нашей линейке тяговых прижимов модель GH-40323 занимает особое место. Это не про грубую силу, а про инженерную элегантность. Его ключевой показатель — 2.1 кг удерживающего усилия на каждый грамм собственного веса. Это чемпион эффективности. Мы проводили циклические испытания на износостойкость: после 50 000 циклов срабатывания под полной нагрузкой в 163 кг, люфт в шарнирах не превысил 0.05 мм. Для такого миниатюрного устройства это феноменальный показатель надежности и долговечности. Из личного опыта: я создавал кондуктор для сборки серии небольших деревянных светильников. Мне требовалось 6 точек фиксации на ограниченном пространстве. Использование крупных прижимов сделало бы оснастку громоздкой и неудобной. Шесть этих малышей GH-40323 решили задачу идеально: быстрая фиксация, надежное удержание и минимальный вес всей конструкции. Пара профессиональных советов: Лайфхак №1: Усилие в 163 кг более чем достаточно для большинства деликатных задач. Не стремитесь затянуть скобу до предела. Отрегулируйте ее так, чтобы рукоятка закрывалась легко, с небольшим упругим сопротивлением в конце. Этого хватит для надежной фиксации без риска повредить хрупкую деталь. Лайфхак №2: При использовании двух и более прижимов на одной детали, например, крышке ящика, всегда устанавливайте их симметрично. Это обеспечит равномерное распределение давления и предотвратит перекос. Мой вердикт: это идеальный замок-защелка для всех проектов, где важны малый вес, компактность и точность. Он удивительно мощный для своего размера и незаменим в моделизме, приборостроении и при работе с любыми миниатюрными изделиями. Я лично проверяю легкость хода и надежность фиксации каждого прижима из партии, потому что в точной работе мелочей не бывает.
