Конструкторський задум: Оптимальний баланс розміру, ваги та сили

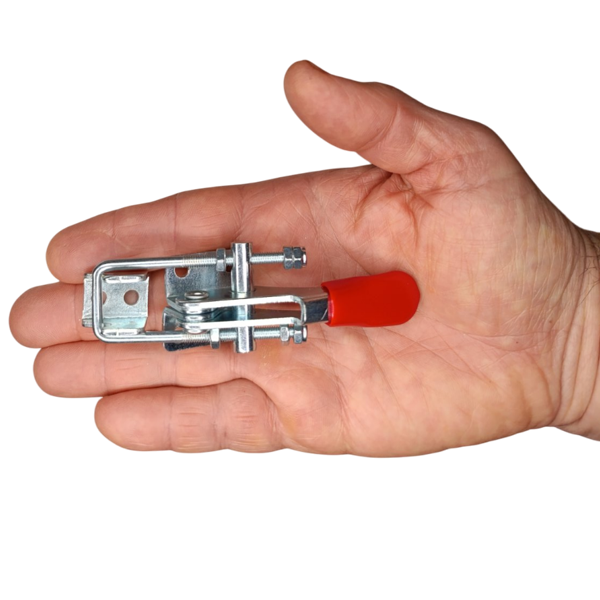

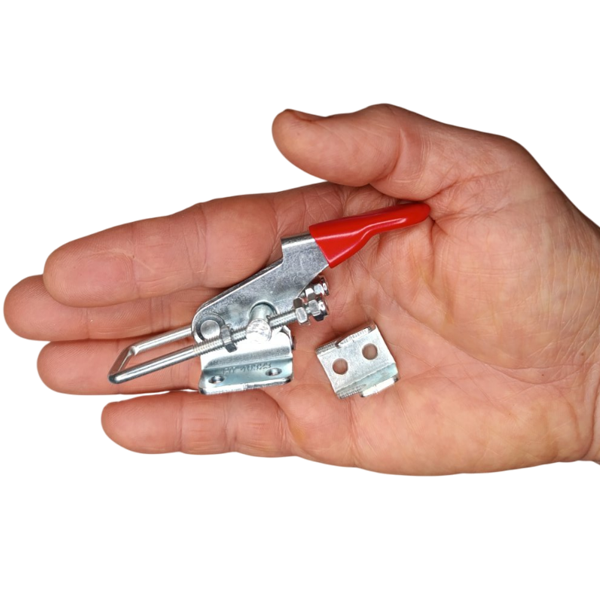

При розробці моделі GH-40323 перед нами стояло завдання створити не найпотужніший, а найефективніший притиск для делікатних робіт. У моделізмі, приладобудуванні або при створенні декоративних виробів кожен зайвий грам ваги та міліметр розміру оснащення має значення. Громіздкі замки тут недоречні. Тому ми спроектували GH-40323 з акцентом на максимальне співвідношення зусилля до маси. В результаті вийшов мініатюрний замок вагою всього 78 грамів, який, тим не менш, генерує серйозне стягуюче зусилля в 163 кг. Це ідеальне інженерне рішення для ситуацій, де потрібна надійна, але компактна та легка фіксація.
Ключові конструктивні рішення
Незважаючи на мініатюрність, GH-40323 побудований за тими ж принципами надійності, що і його більші аналоги. Його ефективність — результат точного розрахунку, а не грубої сили.
- Високоефективний колінно-важільний механізм. Завдяки вивіреній геометрії важелів, легкий рух руки перетворюється на значне тягове зусилля. Вам не потрібно докладати великої сили, щоб надійно зафіксувати деталі — всю основну роботу виконує механіка.
- Полегшена, але міцна конструкція. Всі елементи виконані з оцинкованої сталі, що гарантує міцність та захист від корозії. При цьому конструкція оптимізована для зниження ваги без шкоди для міцності ключових шарнірних з'єднань.
- Надійна фіксація "через мертву точку". Притиск працює за класичним принципом самоблокування (over-center locking). Після клацання замок не може мимовільно відкритися під навантаженням або від вібрації, що гарантує стабільність фіксації протягом усієї роботи.
Сценарії застосування: Надійна фіксація в мініатюрному форматі
Цей міні-притиск є ідеальним вибором для хобі, макетування та дрібносерійного виробництва, де важлива точність та компактність оснащення.
- Фіксація кришок скриньок, ящиків та кофрів. Забезпечує щільне та надійне закриття кришок на невеликих столярних та декоративних виробах, де важливий естетичний та негроміздкий замок.
- Складальні пристосування для моделізму. Незамінний для фіксації частин фюзеляжу, крил, елементів корпусу моделей кораблів та іншої техніки під час склеювання.
- Кріплення панелей у приладобудуванні. Використовується для швидкого та надійного кріплення кришок та панелей на корпусах малогабаритної радіоелектронної апаратури.
- Ювелірні та макетні роботи. Дозволяє створювати компактні кондуктори для утримання дрібних заготовок під час паяння, гравіювання та інших точних операцій.

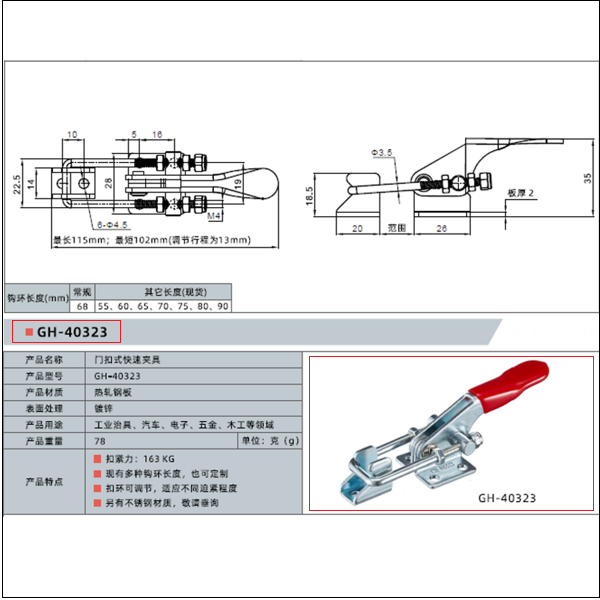

Технічні характеристики

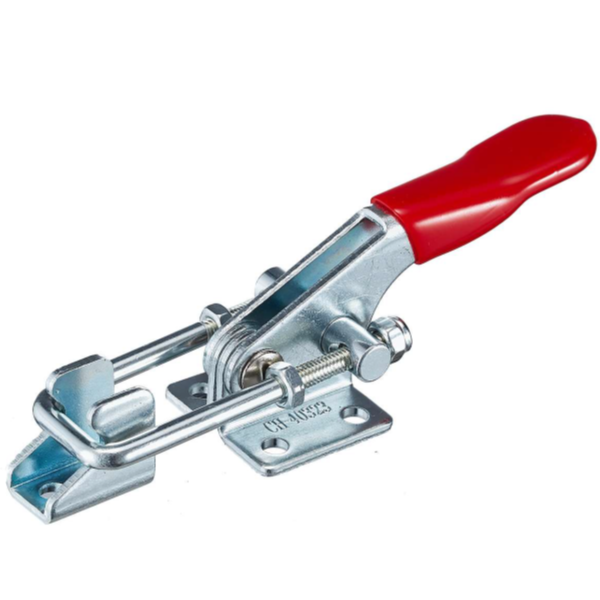

- Модель: WorkMan GH-40323
- Тип: засувний тяговий притиск (Latch Type Toggle Clamp)
- Зусилля утримання: 163 кг
- Матеріал: гарячекатана сталь
- Покриття: цинкове
- Регулювання: різьбова U-подібна скоба
- Вага: 78 г
Коментар від провідного фахівця
Мене звати Орест Коваль. У нашій лінійці тягових притисків модель GH-40323 займає особливе місце. Це не про грубу силу, а про інженерну елегантність. Його ключовий показник — 2.1 кг утримуючого зусилля на кожен грам власної ваги. Це чемпіон ефективності. Ми проводили циклічні випробування на зносостійкість: після 50 000 циклів спрацьовування під повним навантаженням у 163 кг, люфт у шарнірах не перевищив 0.05 мм. Для такого мініатюрного пристрою це феноменальний показник надійності та довговічності. З особистого досвіду: я створював кондуктор для збирання серії невеликих дерев'яних світильників. Мені було потрібно 6 точок притиску на обмеженому просторі. Використання великих притисків зробило б оснащення громіздким та незручним. Шість цих малюків GH-40323 вирішили завдання ідеально: швидка фіксація, надійне утримання та мінімальна вага всієї конструкції. Пара професійних порад: Лайфхак №1: Зусилля в 163 кг більш ніж достатньо для більшості делікатних завдань. Не прагніть затягнути скобу до межі. Відрегулюйте її так, щоб рукоятка закривалася легко, з невеликим пружним опором наприкінці. Цього вистачить для надійної фіксації без ризику пошкодити крихку деталь. Лайфхак №2: При використанні двох і більше притисків на одній деталі, наприклад, кришці ящика, завжди встановлюйте їх симетрично. Це забезпечить рівномірний розподіл тиску та запобігатиме перекосу. Мій вердикт: це ідеальний замок-засувка для всіх проектів, де важливі мала вага, компактність та точність. Він напрочуд потужний для свого розміру і незамінний у моделізмі, приладобудуванні та при роботі з будь-якими мініатюрними виробами. Я особисто перевіряю легкість ходу та надійність фіксації кожного притиску з партії, тому що в точній роботі дрібниць не буває.
