Инженерный замысел: Мощное стягивание в компактном корпусе

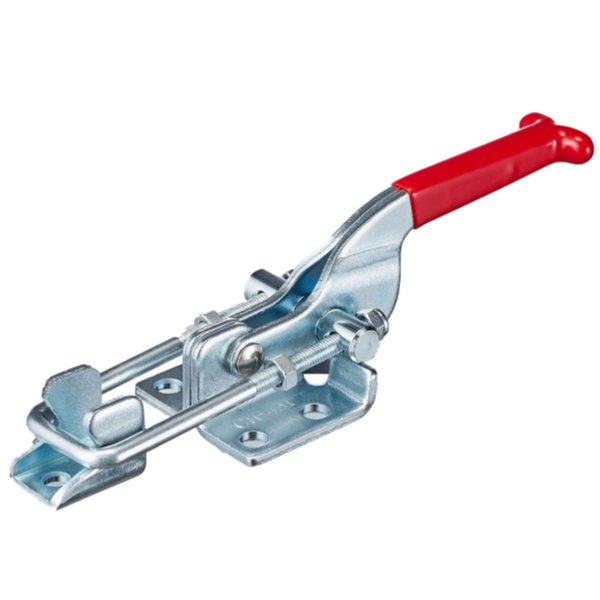

При разработке модели GH-431 перед нами стояла задача создать не просто зажим, а компактный стягивающий замок. Классические прижимы фиксируют деталь сверху, но что делать, когда нужно с силой притянуть одну деталь к другой в одной плоскости — например, крышку к корпусу? Для этого мы спроектировали GH-431. Это тяговый (pull action) механизм-защелка. Его задача — не давить, а тянуть. Когда вы отводите рукоятку назад, прямая U-образная скоба зацепляет ответную часть и с мощным усилием притягивает ее к основанию, надежно фиксируя в самоблокирующемся положении "мертвой точки".
Ключевые конструктивные решения

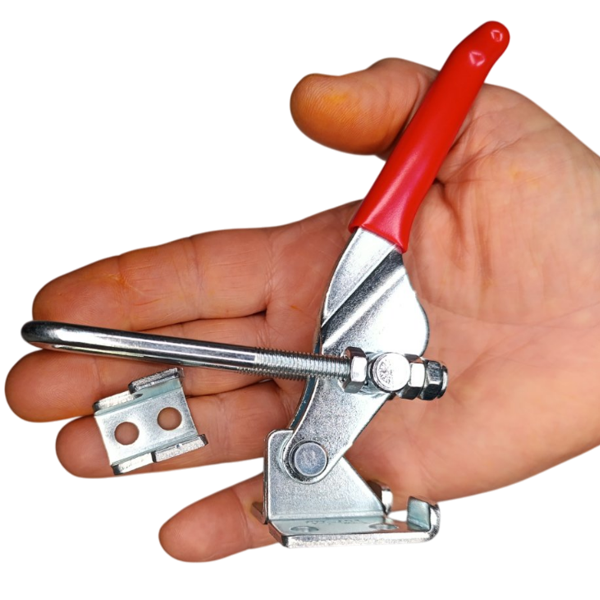

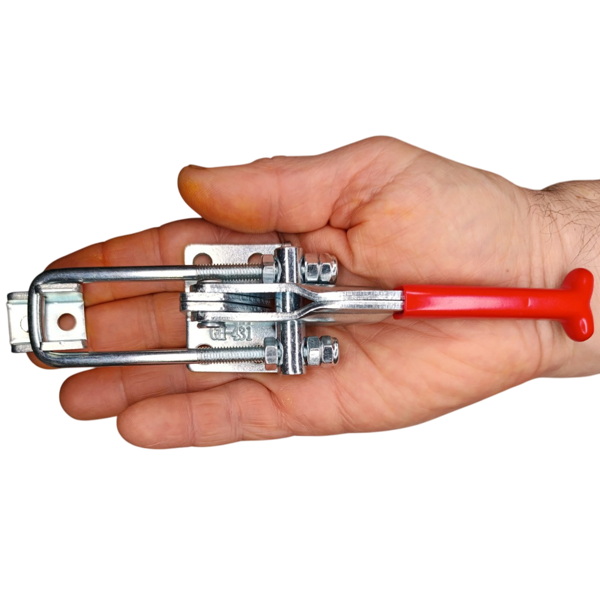

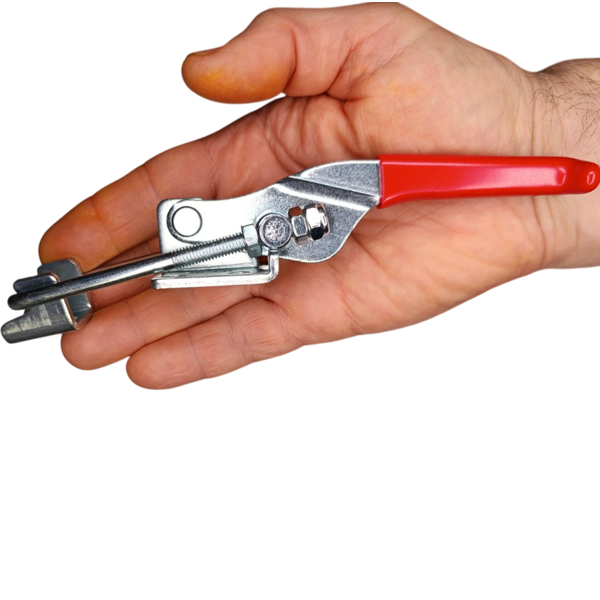

Несмотря на компактный размер, сравнимый с ладонью, этот прижим обеспечивает огромное усилие удержания в 318 кг. Это стало возможным благодаря точной инженерии:

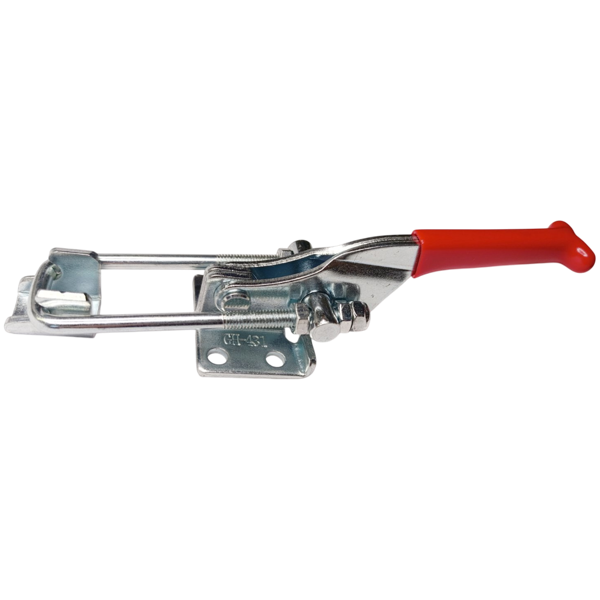

- Прямая U-образная скоба. В отличие от моделей с изогнутой скобой, этот вариант идеален, когда ответная планка (зацеп) находится на одной плоскости с основанием самого прижима. Это обеспечивает прямой, линейный вектор тяги, что критически важно для плотного прилегания крышек или стыковки панелей.
- Механизм "мертвой точки". Главный секрет силы — в шарнирно-рычажной системе. Когда вы переводите рукоятку в крайнее положение, оси рычагов проходят "мертвую точку", после чего любое обратное усилие со стороны детали (попытка "разорвать" замок) не открывает его, а наоборот, еще сильнее блокирует. Это гарантирует, что замок не откроется от вибрации или нагрузки.
- Регулируемая тяга. Прямая скоба имеет резьбу М8 и две контргайки, что позволяет точно отрегулировать диапазон зацепления (до 24 мм). Вы можете идеально настроить силу стягивания, компенсируя толщину уплотнителя или небольшие погрешности заготовок.
- Материалы. Весь силовой каркас выполнен из толстой углеродистой стали с плотным цинковым покрытием. Это защищает прижим от коррозии в условиях мастерской или даже на улице, а все оси шарниров проходят закалку для тысяч циклов безотказной работы.
Сценарии применения: где GH-431 незаменим
Этот зажим создан для ситуаций, требующих быстрой, надежной и мощной фиксации "в стяжку":
- Герметичные ящики и боксы. Идеален для плотного притягивания крышек на коптильнях, технологических контейнерах, корпусах оборудования, где нужно сжать уплотнитель.
- Разборные формы. Незаменим для быстрого и надежного стягивания двух половинок литьевых форм (для гипса, силикона, воска) перед заливкой.
- Сборочные кондукторы. Применяется в сварочных и столярных приспособлениях, когда нужно быстро стянуть две детали "встык" или "в угол" перед фиксацией.
- Технологические люки и двери. Используется как мощная и быстрая защелка для смотровых люков, крышек погребов, дверей или калиток, где важна сильная фиксация.

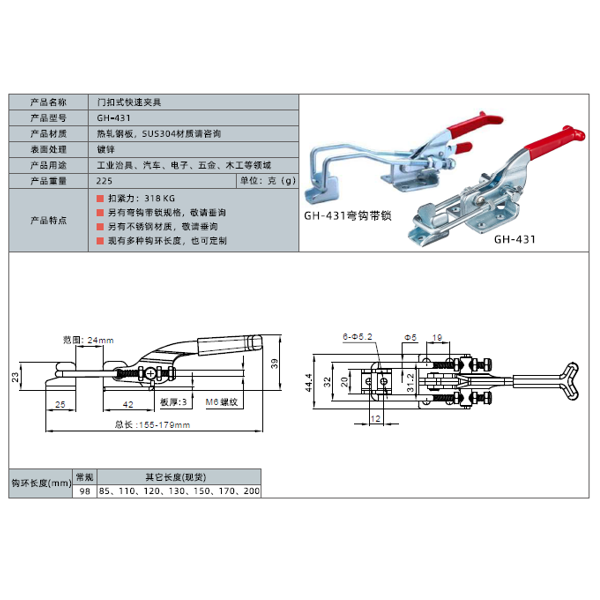

Технические характеристики
- Модель: WorkMan GH-431
- Тип действия: тяговый (прижим-защелка, pull action)
- Усилие удержания: 318 кг
- Тип скобы: прямая, U-образная, регулируемая
- Диапазон регулировки скобы: до 24 мм
- Материал: оцинкованная углеродистая сталь
- Вес: 225 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль, и за 19 лет работы с зажимной оснасткой я видел много попыток "изобрести велосипед". Модель GH-431 — это не изобретение, это доведение до совершенства классической тяговой схемы. Вся магия здесь в рычагах. Мы провели стендовые испытания: прижимной механизм выдержал 30 000 циклов срабатывания под нагрузкой без критического износа осей. Это значит, что усилие в 318 кг — это не пиковый, а стабильный рабочий показатель. Из личного опыта: я использую четыре таких зажима для фиксации крышки на самодельной коптильне. Прямая скоба позволила закрепить их на одной плоскости. Они сжимают силиконовый уплотнитель "намертво", не давая дыму ни единого шанса, при этом открыть крышку можно одним движением пальца. Пара профессиональных советов: Лайфхак №1: Правильно настраивайте зажим. Выставьте длину скобы так, чтобы рукоятка закрывалась с упругим, но не чрезмерным усилием. Вы должны четко ощущать "щелчок" прохождения мертвой точки. Если давить "со всей силы", вы просто быстрее износите шарниры. Лайфхак №2: Эта модель с прямой скобой создана для стыков "в одной плоскости". Если вам нужно притянуть крышку, которая ложится "сверху" (т.е. зацеп на 90 градусов к основанию), вам понадобится модель с изогнутой скобой. Всегда сопоставляйте геометрию замка и вашей задачи. Мой вердикт: это один из самых надежных и мощных замков в своем (ладонном) размере. Он создан для ситуаций, где нужно стягивать сильно, быстро и многократно. Я лично контролирую качество клепки силовых осей, поэтому уверен — этот прижим вас не подведет.
