Інженерний задум: Потужне стягування в компактному корпусі

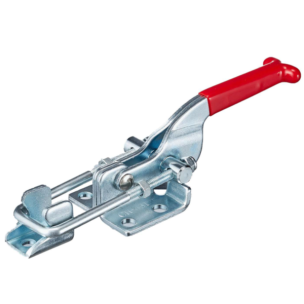

При розробці моделі GH-431 перед нами стояло завдання створити не просто затискач, а компактний стягуючий замок. Класичні притиски фіксують деталь зверху, але що робити, коли потрібно з силою притягнути одну деталь до іншої в одній площині — наприклад, кришку до корпусу? Для цього ми спроектували GH-431. Це тяговий (pull action) механізм-засувка. Його завдання — не тиснути, а тягнути. Коли ви відводите рукоятку назад, пряма U-подібна скоба зачіплює відповідну частину і з потужним зусиллям притягує її до основи, надійно фіксуючи в самоблокуючому положенні "мертвої точки".

Ключові конструктивні рішення

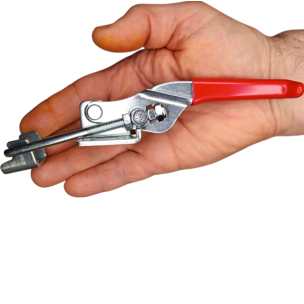

Незважаючи на компактний розмір, який можна порівняти з долонею, цей притиск забезпечує величезне зусилля утримання в 318 кг. Це стало можливим завдяки точній інженерії:

• Пряма U-подібна скоба. На відміну від моделей з вигнутою скобою, цей варіант ідеальний, коли відповідна планка (зачіп) знаходиться на одній площині з основою самого притиску. Це забезпечує прямий, лінійний вектор тяги, що критично важливо для щільного прилягання кришок або стикування панелей.
• Механізм "мертвої точки". Головний секрет сили — у шарнірно-важільному механізмі. Коли ви переводите рукоятку в крайнє положення, осі важелів проходять "мертву точку", після чого будь-яке зворотне зусилля з боку деталі (спроба "розірвати" замок) не відкриває його, а навпаки, ще сильніше блокує. Це гарантує, що замок не відкриється від вібрації чи навантаження.
• Регульована тяга. Пряма скоба має різьбу М8 та дві контргайки, що дозволяє точно відрегулювати діапазон зачеплення (до 24 мм). Ви можете ідеально налаштувати силу стягування, компенсуючи товщину ущільнювача або невеликі похибки заготовок.
• Матеріали. Весь силовий каркас виконаний з товстої вуглецевої сталі зі щільним цинковим покриттям. Це захищає притиск від корозії в умовах майстерні або навіть на вулиці, а всі осі шарнірів проходять загартування для тисяч циклів безвідмовної роботи.

Сценарії застосування: де GH-431 незамінний

Цей затискач створений для ситуацій, що вимагають швидкої, надійної та потужної фіксації "в стяжку":

• Герметичні ящики та бокси. Ідеальний для щільного притягування кришок на коптильнях, технологічних контейнерах, корпусах обладнання, де потрібно стиснути ущільнювач.
• Розбірні форми. Незамінний для швидкого та надійного стягування двох половинок ливарних форм (для гіпсу, силікону, воску) перед заливкою.
• Складальні кондуктори. Застосовується у зварювальних та столярних пристосуваннях, коли потрібно швидко стягнути дві деталі "встик" або "в кут" перед фіксацією.
• Технологічні люки та двері. Використовується як потужна та швидка засувка для оглядових люків, кришок погребів, дверей або хвірток, де важлива сильна фіксація.

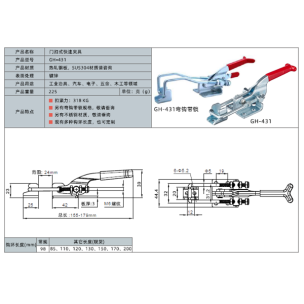

Технічні характеристики

• Модель: WorkMan GH-431
• Тип дії: тяговий (притиск-засувка, pull action)
• Зусилля утримання: 318 кг
• Тип скоби: пряма, U-подібна, регульована
• Діапазон регулювання скоби: до 24 мм
• Матеріал: оцинкована вуглецева сталь
• Вага: 225 г

Коментар від провідного фахівця

Мене звати Орест Коваль, і за 19 років роботи з затискним оснащенням я бачив багато спроб "винайти велосипед". Модель GH-431 — це не винахід, це доведення до досконалості класичної тягової схеми. Вся магія тут у важелях. Ми провели стендові випробування: притискний механізм витримав 30 000 циклів спрацьовування під навантаженням без критичного зносу осей. Це означає, що зусилля в 318 кг — це не піковий, а стабільний робочий показник. З особистого досвіду: я використовую чотири таких затискачі для фіксації кришки на саморобній коптильні. Пряма скоба дозволила закріпити їх на одній площині. Вони стискають силіконовий ущільнювач "намертво", не даючи диму жодного шансу, при цьому відкрити кришку можна одним рухом пальця. Пара професійних порад: Лайфхак №1: Правильно налаштовуйте затискач. Виставте довжину скоби так, щоб рукоятка закривалася з пружним, але не надмірним зусиллям. Ви повинні чітко відчувати "клацання" проходження мертвої точки. Якщо тиснути "з усієї сили", ви просто швидше зносите шарніри. Лайфхак №2: Ця модель з прямою скобою створена для стиків "в одній площині". Якщо вам потрібно притягнути кришку, яка лягає "зверху" (тобто зачіп на 90 градусів до основи), вам знадобиться модель з вигнутою скобою. Завжди зіставляйте геометрію замка та вашого завдання. Мій вердикт: це один з найнадійніших і найпотужніших замків у своєму (долонному) розмірі. Він створений для ситуацій, де потрібно стягувати сильно, швидко і багаторазово. Я особисто контролюю якість клепання силових осей, тому впевнений — цей притиск вас не підведе.
