Инженерный замысел: Бескомпромиссная фиксация в сложных условиях

В реальных конструкциях поверхности для фиксации редко бывают идеально ровными и доступными. Крышки имеют бортики, панели — отштампованные ребра жесткости, а сопрягаемые детали могут находиться на разной высоте. Стандартный прижим с прямой скобой в таких условиях бессилен. Модель GH-431 с изогнутой скобой была разработана нами как раз для решения таких "неудобных" геометрических задач. Мы взяли за основу надежную платформу GH-431 и оснастили ее специальной Г-образной скобой. Это инженерное решение расширяет возможности применения прижима, позволяя надежно фиксировать детали там, где другие замки просто соскользнут.

Ключевые конструктивные решения

Эта модель сочетает в себе проверенную механику и уникальную геометрию захвата. Несмотря на компактный "ладонный" размер, он обеспечивает усилие удержания в 318 кг за счет точной механики.

• Самоблокирующийся механизм. В основе работы лежит шарнирно-рычажный принцип "мертвой точки". Когда вы тянете рукоятку на себя, она заводит рычаги в положение, в котором обратное усилие (на разрыв) не может открыть замок — оно лишь сильнее его блокирует. Это гарантирует, что защелка не откроется от вибрации.

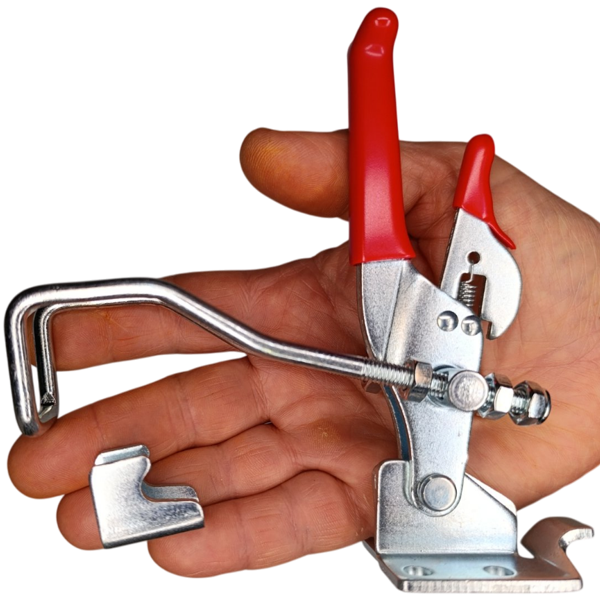

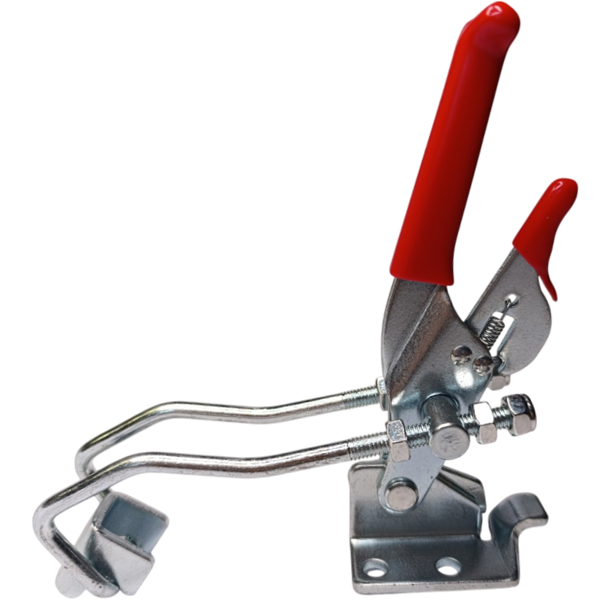

• Изогнутая тяговая скоба. Главное преимущество модели. В отличие от прямой, она не просто упирается в ответную планку, а "подхватывает" ее снизу или за внутренний край. Это позволяет обходить выступы, бортики и фланцы, а также компенсировать перепад высот между основанием и крышкой, обеспечивая надежный зацеп.
• Регулируемый диапазон захвата. Скоба имеет резьбовую часть и две контргайки, что позволяет точно настроить ее рабочую длину (ход). Это особенно важно при работе с деталями сложной формы, где требуется идеальная подгонка для достижения оптимального усилия стягивания.

Сценарии применения: Там, где прямой зацеп невозможен

Этот прижим незаменим для фиксации деталей со сложной геометрией, где требуется обойти препятствие или обеспечить зацеп за внутренний край.

• Фиксация крышек с отбортовкой. Идеален для металлических ящиков, коптилен, корпусов и контейнеров, крышки которых имеют загнутый по периметру бортик для жесткости. Изогнутая скоба надежно цепляется за этот борт.
• Крепление панелей со сложным профилем. Используется для монтажа смотровых люков и панелей, имеющих ребра жесткости или установленных на разноуровневых поверхностях.
• Замки для кофров и кейсов. Отлично подходит для кейсов из алюминиевого профиля, где скоба может зацепиться за внутреннюю часть рамы, обеспечивая очень плотное и надежное закрытие.
• Оснастка для деревообработки. Позволяет фиксировать заготовки в кондукторах, где ответная часть для зацепа расположена в пазу или за выступом, недоступным для прямого крюка.

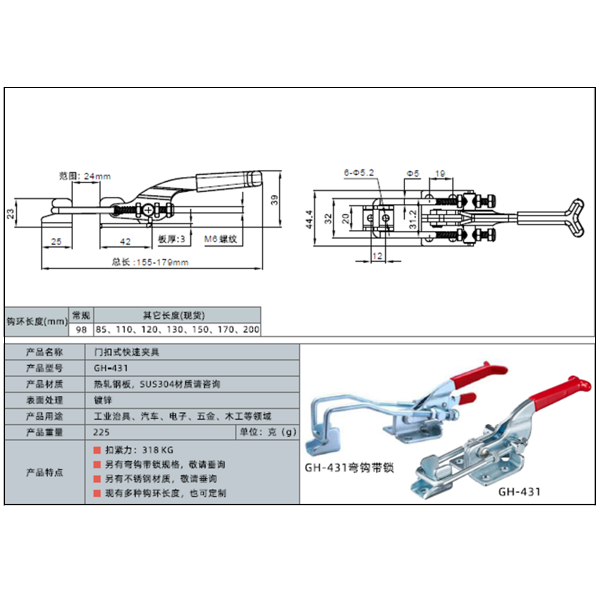

Технические характеристики

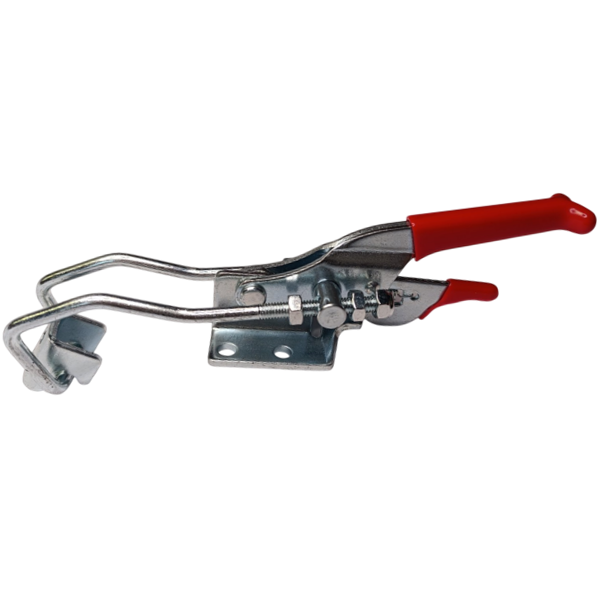

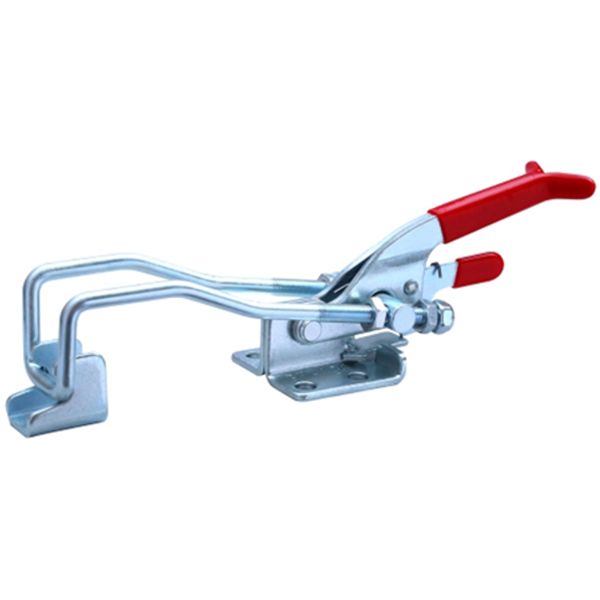

• Модель: WorkMan GH-431 (с изогнутой скобой)
• Тип действия: тяговый (прижим-защелка)
• Усилие удержания: 318 кг
• Тип скобы: изогнутая (Г-образная), регулируемая
• Материал: оцинкованная углеродистая сталь
• Регулировка: резьбовая
• Вес: 225 г

Комментарий от ведущего специалиста

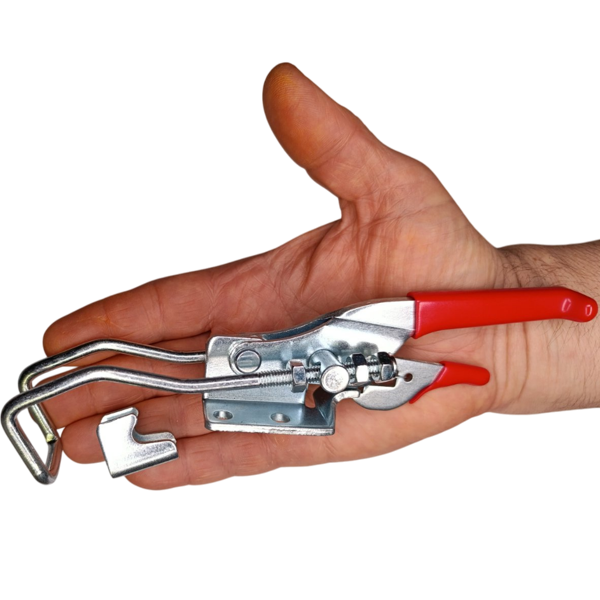

Меня зовут Орест Коваль. За 19 лет работы с оснасткой я усвоил: не бывает универсальных зажимов, бывает правильный инструмент для задачи. И GH-431 с изогнутой скобой — это как раз такое, специальное решение. Пусть вас не смущает его размер, он едва умещается на ладони, но цифра 318 кг — реальна. Мы добились этого за счет точной геометрии рычагов. Перед запуском в серию мы тестируем эти замки на цикличность: 30 000 срабатываний под полной нагрузкой. Если износ осей превышает допуск, механизм теряет способность к самоблокировке. Мы это отбраковываем. Из личного опыта: я недавно делал ящик для инструмента из алюминиевого профиля, где крышка имела бортик. Обычный прямой замок просто соскальзывал. Эта Г-образная скоба "подхватила" раму изнутри, и крышка прижалась к уплотнителю как влитая. В этом вся суть этой модели. Пара профессиональных советов: Лайфхак №1: Это тяговый замок. Его задача — стянуть и заблокировать. Не используйте его как силовой элемент, пытаясь деформировать или согнуть детали. Лайфхак №2: При настройке длины скобы добейтесь, чтобы рукоятка закрывалась с упругим "щелчком". Если она закрывается слишком легко — замок не держит. Слишком туго — вы будете "ломать" механизм и быстро износите оси. Нужен четкий переход через "мертвую точку". Мой вердикт: это идеальное решение для "неудобных" задач. Он создан для фиксации крышек с бортами, кофров и любых конструкций, где ответная часть смещена или находится за выступом. Я лично проверяю качество клепки осей в каждой партии. Вы получаете надежный замок для сложной геометрии.
