Інженерний задум: Безкомпромісна фіксація у складних умовах

У реальних конструкціях поверхні для фіксації рідко бувають ідеально рівними та доступними. Кришки мають бортики, панелі — відштамповані ребра жорсткості, а деталі, що сполучаються, можуть перебувати на різній висоті. Стандартний притиск з прямою скобою в таких умовах безсилий. Модель GH-431 з вигнутою скобою була розроблена нами якраз для вирішення таких "незручних" геометричних завдань. Ми взяли за основу надійну платформу GH-431 та оснастили її спеціальною Г-подібною скобою. Це інженерне рішення розширює можливості застосування притиску, дозволяючи надійно фіксувати деталі там, де інші замки просто зісковзнуть.

Ключові конструктивні рішення

Ця модель поєднує в собі перевірену механіку та унікальну геометрію захвату. Незважаючи на компактний "долонний" розмір, він забезпечує зусилля утримання 318 кг за рахунок точної механіки.

• Самоблокуючий механізм. В основі роботи лежить шарнірно-важільний принцип "мертвої точки". Коли ви тягнете рукоятку на себе, вона заводить важелі в положення, в якому зворотне зусилля (на розрив) не може відкрити замок — воно лише сильніше його блокує. Це гарантує, що засувка не відкриється від вібрації.

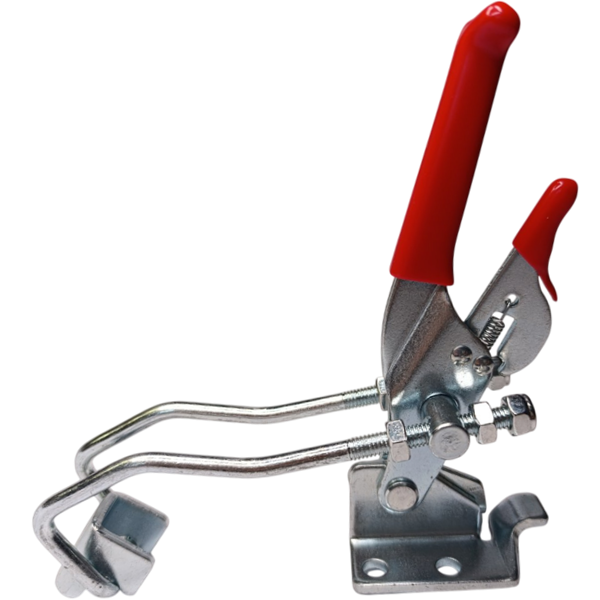

• Вигнута тягова скоба. Головна перевага моделі. На відміну від прямої, вона не просто впирається у відповідну планку, а "підхоплює" її знизу або за внутрішній край. Це дозволяє обходити виступи, бортики та фланці, а також компенсувати перепад висот між основою та кришкою, забезпечуючи надійний зачіп.
• Регульований діапазон захвату. Скоба має різьбову частину та дві контргайки, що дозволяє точно налаштувати її робочу довжину (хід). Це особливо важливо при роботі з деталями складної форми, де потрібна ідеальна підгонка для досягнення оптимального зусилля стягування.

Сценарії застосування: Там, де прямий зачіп неможливий

Цей притиск незамінний для фіксації деталей зі складною геометрією, де потрібно обійти перешкоду або забезпечити зачіп за внутрішній край.

• Фіксація кришок з відбортовкою. Ідеальний для металевих ящиків, коптилень, корпусів та контейнерів, кришки яких мають загнутий по периметру бортик для жорсткості. Вигнута скоба надійно чіпляється за цей борт.
• Кріплення панелей зі складним профілем. Використовується для монтажу оглядових люків та панелей, що мають ребра жорсткості або встановлені на різнорівневих поверхнях.
• Замки для кофрів та кейсів. Дуже добре підходить для кейсів з алюмінієвого профілю, де скоба може зачепитися за внутрішню частину рами, забезпечуючи дуже щільне та надійне закриття.
• Оснащення для деревообробки. Дозволяє фіксувати заготовки в кондукторах, де відповідна частина для зачепа розташована в пазу або за виступом, недоступним для прямого гака.

Технічні характеристики

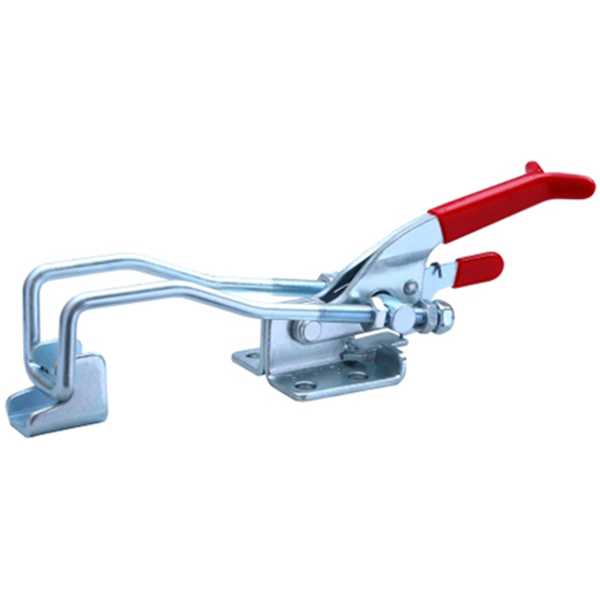

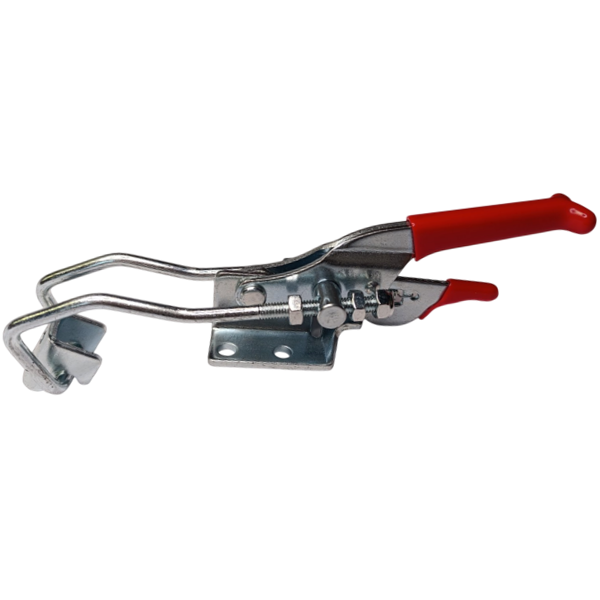

• Модель: WorkMan GH-431 (з вигнутою скобою)
• Тип дії: тяговий (притиск-засувка)
• Зусилля утримання: 318 кг
• Тип скоби: вигнута (Г-подібна), регульована
• Матеріал: оцинкована вуглецева сталь
• Регулювання: різьбове
• Вага: 225 г

Коментар від провідного фахівця

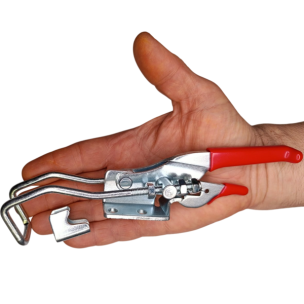

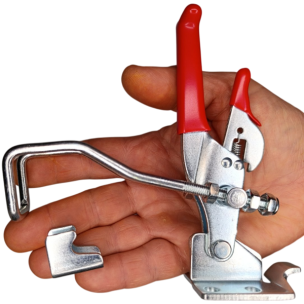

Мене звати Орест Коваль. За 19 років роботи з оснащенням я засвоїв: не буває універсальних затискачів, буває правильний інструмент для завдання. І GH-431 з вигнутою скобою — це якраз таке, спеціальне рішення. Нехай вас не бентежить його розмір, він ледь уміщається на долоні, але цифра 318 кг — реальна. Ми досягли цього за рахунок точної геометрії важелів. Перед запуском у серію ми тестуємо ці замки на циклічність: 30 000 спрацьовувань під повним навантаженням. Якщо знос осей перевищує допуск, механізм втрачає здатність до самоблокування. Ми це відбраковуємо. З особистого досвіду: я нещодавно робив ящик для інструменту з алюмінієвого профілю, де кришка мала бортик. Звичайний прямий замок просто зісковзував. Ця Г-подібна скоба "підхопила" раму зсередини, і кришка притиснулася до ущільнювача як влита. У цьому вся суть цієї моделі. Пара професійних порад: Лайфхак №1: Це тяговий замок. Його завдання — стягнути та заблокувати. Не використовуйте його як силовий елемент, намагаючись деформувати чи зігнути деталі. Лайфхак №2: При налаштуванні довжини скоби переконайтеся, що рукоятка закривається з пружним "клацанням". Якщо вона закривається надто легко — замок не тримає. Надто туго — ви "ламатимете" механізм і швидко зносите осі. Потрібен чіткий перехід через "мертву точку". Мій вердикт: це ідеальне рішення для "незручних" завдань. Він створений для фіксації кришок з бортами, кофрів та будь-яких конструкцій, де відповідна частина зміщена або знаходиться за виступом. Я особисто перевіряю якість клепання осей у кожній партії. Ви отримуєте надійний замок для складної геометрії.
