Конструкторское решение: абсолютная геометрия в условиях термонагрузок

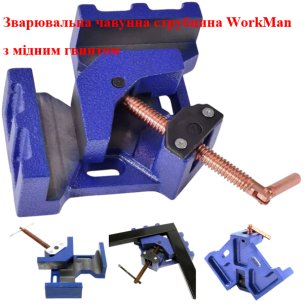

При проектировании сварочной оснастки WorkMan Cast Iron перед нами стояла фундаментальная задача: обеспечить идеальную перпендикулярность свариваемых деталей и сохранить ее даже при интенсивном локальном нагреве. Любой сварщик знает, что главные враги точного угла — это термическая деформация и вибрация. Поэтому мы отказались от компромиссных материалов и создали струбцину, конструкция которой нацелена на максимальную стабильность. Массивный чугунный корпус и продуманная кинематика зажима — это наш технический ответ на потребность в безупречном прямом угле, который не "поплывет" в самый ответственный момент.

Ключевые конструктивные решения

Каждый элемент этой струбцины — это результат точного расчета и выбора материалов, продиктованного суровыми условиями сварочного цеха.

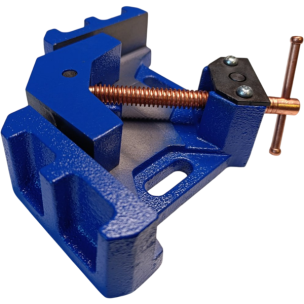

• Термостабильный чугунный корпус. Мы используем именно литой чугун, а не сталь или алюминий, по трем причинам. Во-первых, его высокая теплоемкость и низкий коэффициент теплового расширения предотвращают коробление корпуса от сварочных брызг и нагрева. Во-вторых, внушительная масса в 3.8 кг эффективно гасит вибрации, обеспечивая неподвижность заготовок. В-третьих, структура чугуна минимизирует прилипание брызг, что радикально упрощает очистку.
• Омедненный силовой винт. Стальной приводной винт покрыт слоем меди. Это не декорация, а критически важное технологическое решение. Медь имеет крайне низкую адгезию к расплавленному металлу, поэтому сварочные брызги не прикипают к резьбе, сохраняя ее работоспособность. Кроме того, медное покрытие выполняет роль сухой смазки, снижая трение и защищая сталь от коррозии.
• Адаптивный зажимной механизм. Подвижная губка закреплена на винте через двойное шарнирное соединение. Такая кинематика позволяет ей автоматически подстраиваться под заготовки разной толщины, зажимая их одновременно без перекоса. Это обеспечивает равномерное усилие и гарантирует, что обе детали будут сведены в одной плоскости под идеальным углом 90°.

Сценарии применения: где WorkMan Cast Iron незаменима

Эта струбцина создана для задач, где точность угла не подлежит обсуждению. Ее надежность и геометрия раскрываются в самых разных проектах.

• Сборка металлоконструкций: Идеальна для сварки рам из профильной трубы, уголков или полосы. Обеспечивает быструю и точную фиксацию элементов для создания идеально прямоугольных каркасов стеллажей, верстаков, ворот.
• Изготовление Т-образных соединений: Позволяет надежно зафиксировать одну деталь перпендикулярно другой, что критически важно при сборке ферм, опорных конструкций и рам.
• Деревообработка и мебельное производство: Отлично подходит для сборки деревянных рамок, ящиков и корпусной мебели на клей или винты, гарантируя идеальную геометрию углов до полного высыхания клея.
• Монтаж на сварочном столе: Благодаря предусмотренным крепежным отверстиям, струбцину можно стационарно закрепить на верстаке, превратив ее в постоянное сборочное приспособление для серийной работы.

Технические характеристики

• Модель: WorkMan Cast Iron
• Тип: угловая сварочная струбцина
• Материал корпуса: литой чугун
• Приводной винт: стальной с медным покрытием
• Максимальная ширина заготовки: 60 мм
• Высота губки: 35 мм
• Длина приводного винта: 140 мм
• Габаритные размеры: 240 × 180 мм
• Вес: 3.8 кг

Комментарий от ведущего специалиста

Меня зовут Орест Коваль, и за 19 лет работы с зажимными приспособлениями я понял, что в сварке все начинается с правильного угла. Струбцина WorkMan Cast Iron — это не просто держатель, это фундамент для всей дальнейшей работы. Чтобы убедиться в термостабильности чугуна, мы проводили циклические испытания: 100 раз нагревали корпус до 300°C с последующим охлаждением. Отклонение от угла в 90° после всех циклов составило менее 0.02 градуса, что является показателем высокой конструктивной жесткости. Из личного опыта: недавно я собирал каркас для верстака из профильной трубы 40х40 и 40х20 мм. Благодаря адаптивной губке, струбцина зажала обе детали разной ширины мертвой хваткой без малейшего перекоса. А ее вес — это отдельное преимущество: она стояла на столе как влитая, даже когда я агрессивно работал болгаркой рядом. Пара профессиональных советов: Лайфхак №1: после работы, пока струбцина еще теплая, просто смахните брызги металлической щеткой — благодаря свойствам чугуна и омедненного винта они отлетают без усилий. Не ждите, пока они остынут и намертво прикипят. Лайфхак №2: при стационарном креплении к столу используйте болты с потайной головкой, чтобы они не мешали размещению длинных заготовок. Мой вердикт: это инструмент, спроектированный с двойным запасом прочности для ежедневной работы. Он переживет не одну тонну сварочной проволоки и останется таким же точным. Я лично проверяю плоскостность прилегающих поверхностей у струбцин из каждой партии, поэтому могу утверждать: вы получаете не просто кусок чугуна, а гарантию точной геометрии для ваших конструкций.
