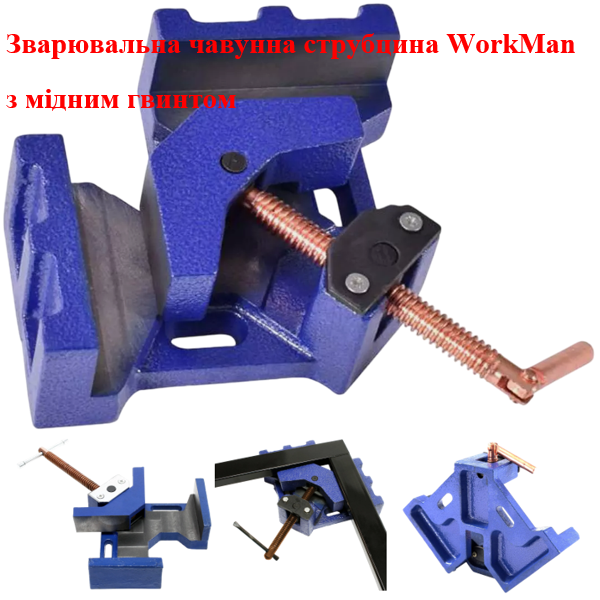

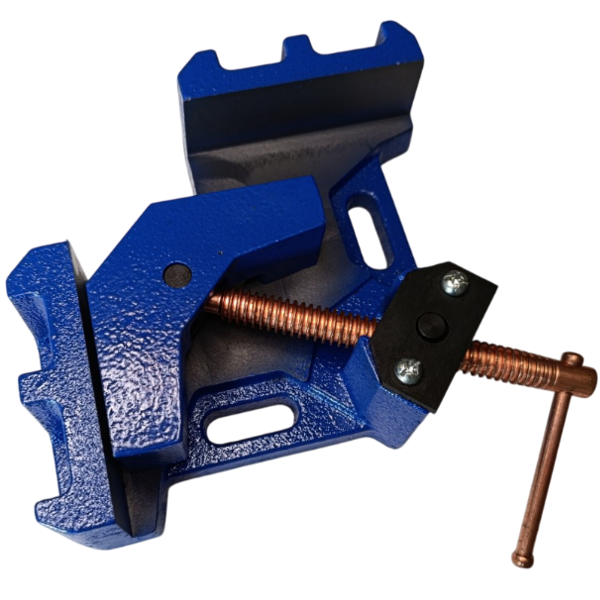

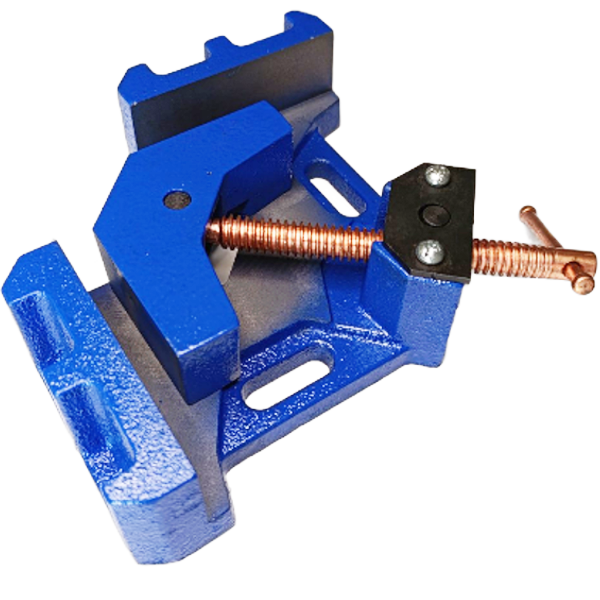

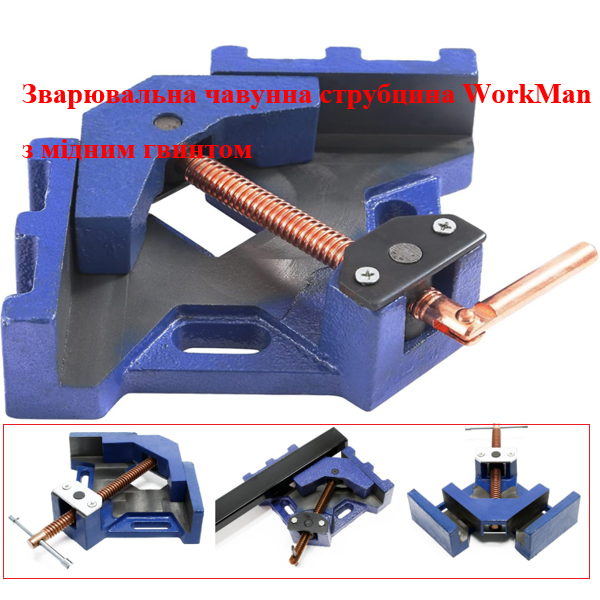

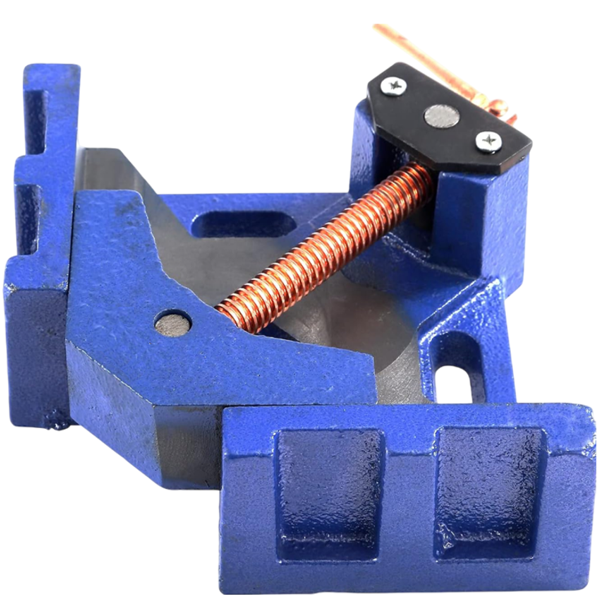

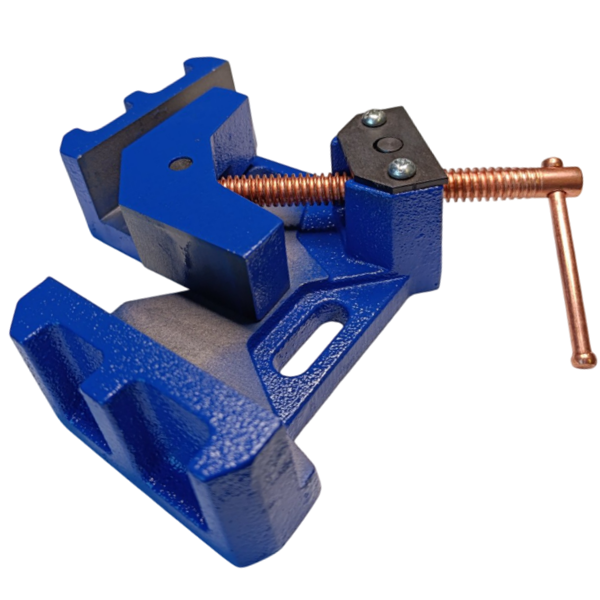

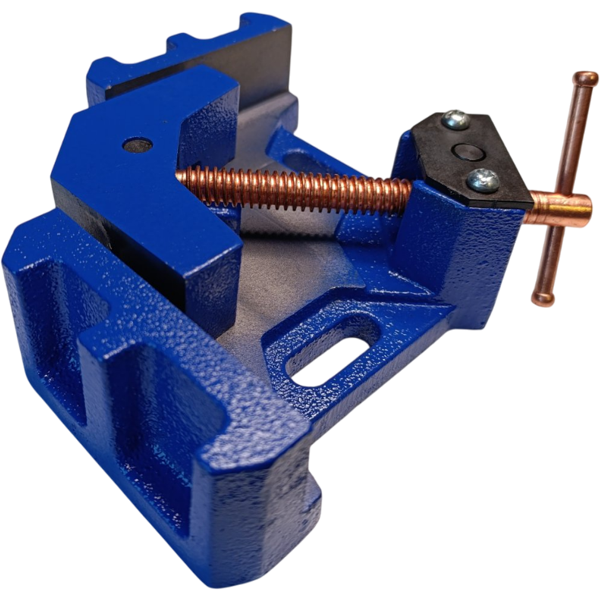

Конструкторське рішення: абсолютна геометрія в умовах термонавантажень

При проектуванні зварювального оснащення WorkMan Cast Iron перед нами стояло фундаментальне завдання: забезпечити ідеальну перпендикулярність деталей, що зварюються, і зберегти її навіть при інтенсивному локальному нагріванні. Будь-який зварювальник знає, що головні вороги точного кута — це термічна деформація та вібрація. Тому ми відмовилися від компромісних матеріалів та створили струбцину, конструкція якої націлена на максимальну стабільність. Масивний чавунний корпус та продумана кінематика затиску — це наша технічна відповідь на потребу в бездоганному прямому куті, який не "попливе" у найвідповідальніший момент.

Ключові конструктивні рішення

Кожен елемент цієї струбцини — це результат точного розрахунку та вибору матеріалів, продиктованого суворими умовами зварювального цеху.

• Термостабільний чавунний корпус. Ми використовуємо саме литий чавун, а не сталь чи алюміній, з трьох причин. По-перше, його висока теплоємність та низький коефіцієнт теплового розширення запобігають викривленню корпусу від зварювальних бризок та нагрівання. По-друге, значна маса в 3.8 кг ефективно гасить вібрації, забезпечуючи нерухомість заготовок. По-третє, структура чавуну мінімізує прилипання бризок, що радикально спрощує очищення.
• Обміднений силовий гвинт. Сталевий приводний гвинт покритий шаром міді. Це не декорація, а критично важливе технологічне рішення. Мідь має вкрай низьку адгезію до розплавленого металу, тому зварювальні бризки не прикипають до різьблення, зберігаючи її працездатність. Крім того, мідне покриття виконує роль сухої змазки, знижуючи тертя та захищаючи сталь від корозії.
• Адаптивний затискний механізм. Рухома губка закріплена на гвинті через подвійне шарнірне з'єднання. Така кінематика дозволяє їй автоматично підлаштовуватися під заготовки різної товщини, затискаючи їх одночасно без перекосу. Це забезпечує рівномірне зусилля та гарантує, що обидві деталі будуть зведені в одній площині під ідеальним кутом 90°.

Сценарії застосування: де WorkMan Cast Iron незамінна

Ця струбцина створена для завдань, де точність кута не підлягає обговоренню. Її надійність та геометрія розкриваються у найрізноманітніших проектах.

• Складання металоконструкцій: Ідеальна для зварювання рам з профільної труби, куточків або смуги. Забезпечує швидку та точну фіксацію елементів для створення ідеально прямокутних каркасів стелажів, верстатів, воріт.
• Виготовлення Т-подібних з'єднань: Дозволяє надійно зафіксувати одну деталь перпендикулярно до іншої, що критично важливо при складанні ферм, опорних конструкцій та рам.
• Деревообробка та меблеве виробництво: Відмінно підходить для складання дерев'яних рамок, ящиків та корпусних меблів на клей або гвинти, гарантуючи ідеальну геометрію кутів до повного висихання клею.
• Монтаж на зварювальному столі: Завдяки передбаченим кріпильним отворам, струбцину можна стаціонарно закріпити на верстаті, перетворивши її на постійне складальне пристосування для серійної роботи.

Технічні характеристики

• Модель: WorkMan Cast Iron
• Тип: кутова зварювальна струбцина
• Матеріал корпусу: литий чавун
• Приводний гвинт: сталевий з мідним покриттям
• Максимальна ширина заготовки: 60 мм
• Висота губки: 35 мм
• Довжина приводного гвинта: 140 мм
• Габаритні розміри: 240 × 180 мм
• Вага: 3.8 кг

Коментар від провідного фахівця

Мене звати Орест Коваль, і за 19 років роботи із затискними пристроями я зрозумів, що у зварюванні все починається з правильного кута. Струбцина WorkMan Cast Iron — це не просто тримач, це фундамент для всієї подальшої роботи. Щоб переконатися в термостабільності чавуну, ми проводили циклічні випробування: 100 разів нагрівали корпус до 300°C з наступним охолодженням. Відхилення від кута 90° після всіх циклів склало менше 0.02 градуса, що є показником високої конструктивної жорсткості. З особистого досвіду: нещодавно я збирав каркас для верстата з профільної труби 40х40 та 40х20 мм. Завдяки адаптивній губці, струбцина затиснула обидві деталі різної ширини мертвою хваткою без найменшого перекосу. А її вага — це окрема перевага: вона стояла на столі як влита, навіть коли я агресивно працював болгаркою поруч. Пара професійних порад: Лайфхак №1: після роботи, поки струбцина ще тепла, просто змахніть бризки металевою щіткою — завдяки властивостям чавуну та обмідненого гвинта вони відлітають без зусиль. Не чекайте, доки вони охолонуть і намертво прикиплять. Лайфхак №2: при стаціонарному кріпленні до столу використовуйте болти з потайною голівкою, щоб вони не заважали розміщенню довгих заготовок. Мой вердикт: це інструмент, спроектований із подвійним запасом міцності для щоденної роботи. Він переживе не одну тонну зварювального дроту і залишиться таким самим точним. Я особисто перевіряю площинність прилеглих поверхонь у струбцин з кожної партії, тому можу стверджувати: ви отримуєте не просто шматок чавуну, а гарантію точної геометрії для ваших конструкцій.
