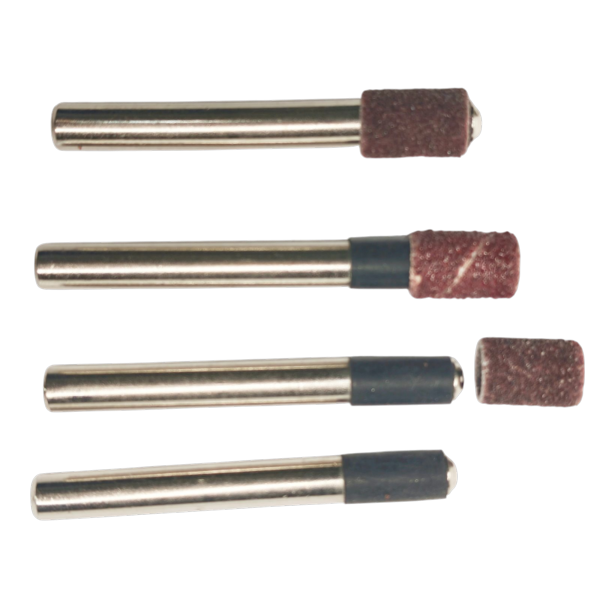

Вращение торцевого винта меняет геометрию эластомера. Это базовая механика. Стальная шайба давит на верхнюю часть резинового цилиндра, заставляя его проседать по оси и увеличиваться в диаметре. Наждачная трубка садится в жесткий натяг. Центробежное ускорение при старте шпинделя только усиливает этот распорный эффект. В итоге тканевая основа абразива и резиновая база становятся единым целым. Заготовка может сопротивляться, кромка металла может жестко цеплять зерно. Насадка не слетит с посадочного места.
Анатомия оснастки и кинематика фиксации

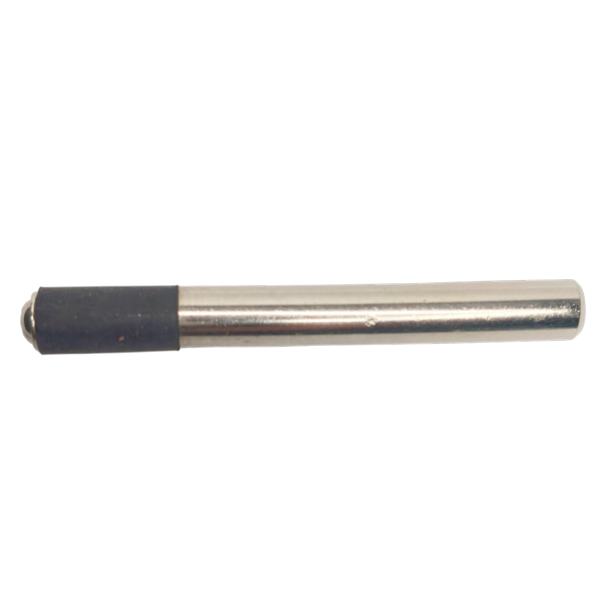

Ось диаметром 6 миллиметров радикально меняет поведение инструмента. Мелкие оправки для 7-миллиметровых гильз обычно делают на базе хлипкого вала 2.4 или 3.2 мм. Чуть сильнее надавили при агрессивной зачистке ржавчины — вал согнулся. Начинается дикое паразитное биение. Оно убивает подшипники машинки за пару тяжелых смен. Здесь применена массивная база из инструментальной стали. Шестимиллиметровый хвостовик дает абсолютную жесткость на изгиб. Вы получаете возможность зажать эту миниатюрную резинку не только в тонкую цангу гравера, но и в массивный кулачковый патрон обычной дрели или мощной прямой шлифмашины (ПШМ).
Пределы прочности (Стресс-тест)
Боковые перегрузки на максимальных оборотах. Тонкие оси моментально уходят в резонанс. При жесткой обдирке сварного шва в скрытых полостях стальной вал 6 мм гасит вибрацию, не позволяя ей разрушать шпиндель. Вы можете давить на оснастку всем весом прямой шлифмашины. Хвостовик не лопнет пополам прямо в патроне от усталости металла.
Термодинамика резинового демпфера. Резина здесь выполняет роль не только крепежа. Она работает как демпфер-амортизатор между жесткой сталью и абразивным зерном, смягчая удары. Но у нее есть жесткий предел термостойкости. Если долго вышлифовывать глубокую раковину в металле без отрыва, фрикционный нагрев передастся от гильзы внутрь. При температурах выше 120-130 градусов эластомер начнет "плыть". Упругость пропадет, фиксация ослабнет.
Технический паспорт

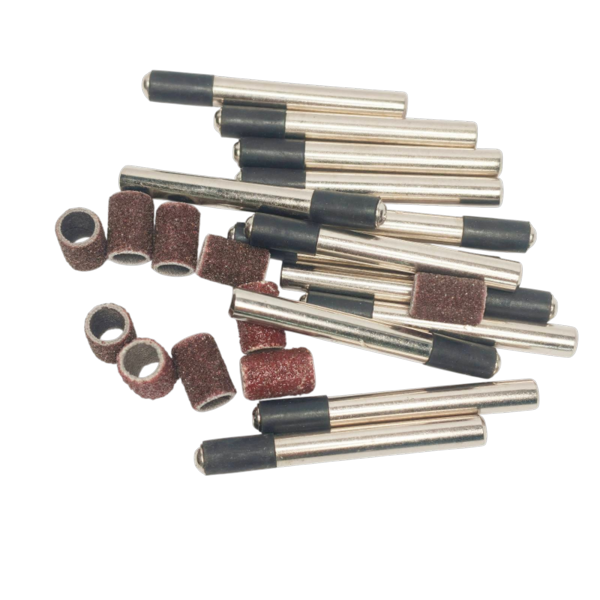

- Тип оснастки: Оправка (расширительный держатель) для шлифовальных гильз
- Размер совместимой гильзы: 7х13 мм
- Посадочный диаметр хвостовика: 6 мм
- Длина рабочей части (демпфера): 13 мм
- Общая габаритная длина: 52 мм
- Материал базы: Инструментальная сталь
- Материал демпфера: Термостойкая резина
- Механизм фиксации: Торцевой винт (продольное сжатие)
Лаборатория Workman: Разбор ОТК
Из практики ОТК: Резина на новых оправках часто имеет технологическую тальковую пудру или микро-глянец от пресс-формы. Если сразу надеть гритность Р80 и дать 25000 оборотов с жесткой нагрузкой на кромку, абразив провернет. Никому не желаю ловить слетевшую гильзу. Мы всегда рекомендуем перед первым запуском протереть резинку обычным обезжиривателем. Сцепление возрастет кратно.
Технологический нюанс: массивный хвостовик 6 мм дает отличную инерцию при вращении, стабилизируя рез. Но он требует идеального центрирования в патроне. У всех бывало: засунул ось в забитую пылью цангу, затянул. Малейший перекос превратит тяжелую насадку в эксцентрик, рвущий деталь.
Вердикт: Для тонкой ювелирной резьбы по мягкому дереву эта масса избыточна. Кисть мастера быстро устанет бороться с гироскопическим эффектом толстого вала. Зато для суровой слесарки, растачивания отверстий в листовом металле или вышлифовывания очагов коррозии автомалярами — это неубиваемый монолит.
