Обертання торцевого гвинта змінює геометрію еластомеру. Це базова механіка. Сталева шайба тисне на верхню частину гумового циліндра, змушуючи його просідати по осі та збільшуватися в діаметрі. Наждачна трубка сідає в жорсткий натяг. Відцентрове прискорення під час старту шпинделя лише посилює цей розпірний ефект. У результаті тканинна основа абразиву та гумова база стають єдиним цілим. Заготовка може чинити опір, кромка металу може жорстко чіпляти зерно. Насадка не злетить з посадкового місця.
Анатомія оснащення та кінематика фіксації
Вісь діаметром 6 міліметрів радикально змінює поведінку інструменту. Дрібні оправки для 7-міліметрових гільз зазвичай роблять на базі кволого вала 2.4 або 3.2 мм. Трохи сильніше натиснули під час агресивної зачистки іржі — вал зігнувся. Починається дике паразитне биття. Воно вбиває підшипники машинки за пару важких змін. Тут застосована масивна база з інструментальної сталі. Шестиміліметровий хвостовик дає абсолютну жорсткість на вигин. Ви отримуєте можливість затиснути цю мініатюрну гумку не тільки в тонку цангу гравера, але й у масивний кулачковий патрон звичайного дриля або потужної прямої шліфмашини (ПШМ).
Межі міцності (Стрес-тест)
Бічні перевантаження на максимальних обертах. Тонкі осі моментально йдуть у резонанс. При жорсткому обдиранні зварного шва у прихованих порожнинах сталевий вал 6 мм гасить вібрацію, не дозволяючи їй руйнувати шпиндель. Ви можете тиснути на оснащення всією вагою прямої шліфмашини. Хвостовик не лусне навпіл прямо в патроні від втоми металу.
Термодинаміка гумового демпфера. Гума тут виконує роль не тільки кріплення. Вона працює як демпфер-амортизатор між жорсткою сталлю і абразивним зерном, пом'якшуючи удари. Але у неї є жорстка межа термостійкості. Якщо довго вишліфовувати глибоку раковину в металі без відриву, фрикційне нагрівання передасться від гільзи всередину. При температурах понад 120-130 градусів еластомер почне "пливти". Пружність зникне, фіксація ослабне.
Технічний паспорт

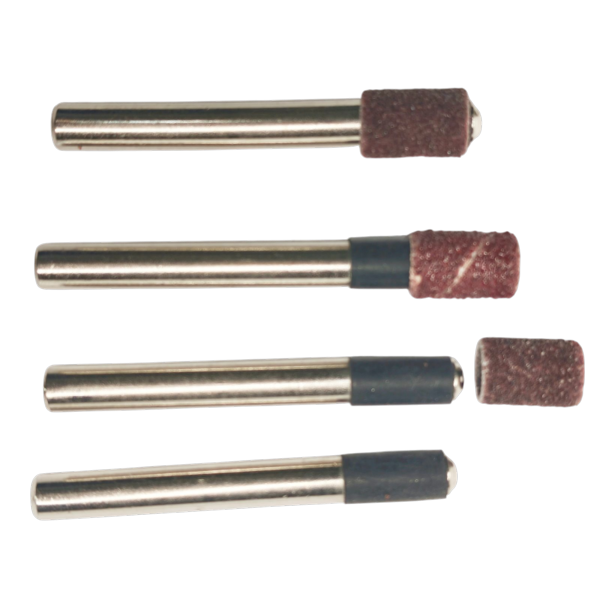

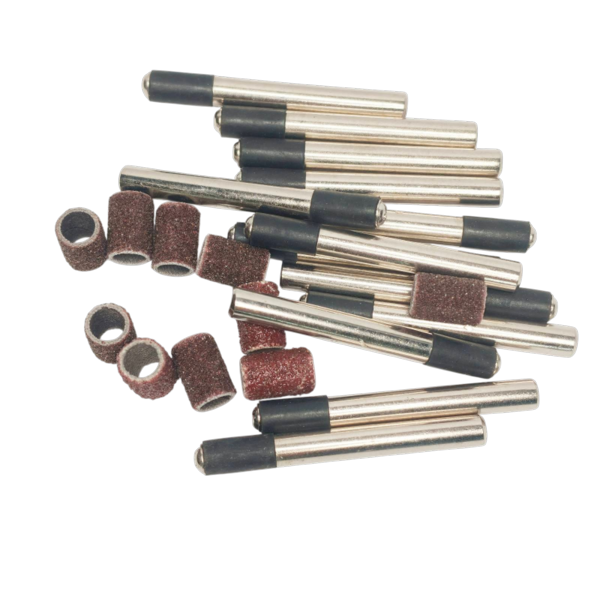

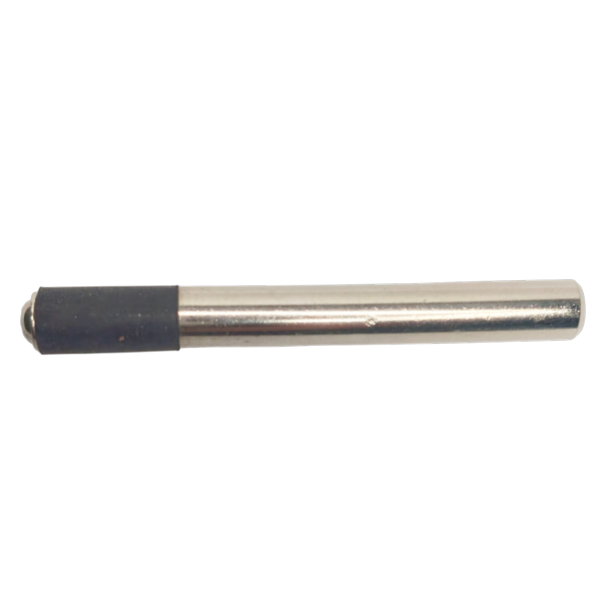

- Тип оснащення: Оправка (розширювальний тримач) для шліфувальних гільз
- Розмір сумісної гільзи: 7х13 мм
- Посадковий діаметр хвостовика: 6 мм
- Довжина робочої частини (демпфера): 13 мм
- Загальна габаритна довжина: 52 мм
- Матеріал бази: Інструментальна сталь
- Матеріал демпфера: Термостійка гума
- Механізм фіксації: Торцевий гвинт (поздовжнє стиснення)
Лабораторія Workman: Розбір ВТК
З практики ВТК: Гума на нових оправках часто має технологічну талькову пудру або мікро-глянець від прес-форми. Якщо відразу надіти грітність Р80 і дати 25000 обертів з жорстким навантаженням на кромку, абразив проверне. Нікому не бажаю ловити гільзу, що злетіла. Ми завжди рекомендуємо перед першим запуском протерти гумку звичайним знежирювачем. Зчеплення зросте кратно.
Технологічний нюанс: масивний хвостовик 6 мм дає відмінну інерцію при обертанні, стабілізуючи різ. Але він вимагає ідеального центрування в патроні. У всіх бувало: засунув вісь у забиту пилом цангу, затягнув. Найменший перекіс перетворить важку насадку на ексцентрик, що рве деталь.
Вердикт: Для тонкої ювелірної різьби по м'якому дереву ця маса надлишкова. Кисть майстра швидко втомиться боротися з гіроскопічним ефектом товстого вала. Зате для суворої слюсарки, розточування отворів у листовому металі або вишліфовування вогнищ корозії автомалярами — це невбивний моноліт.
