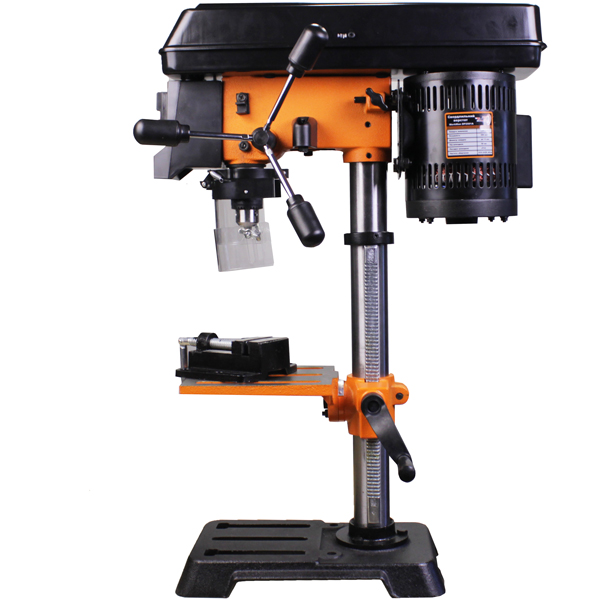

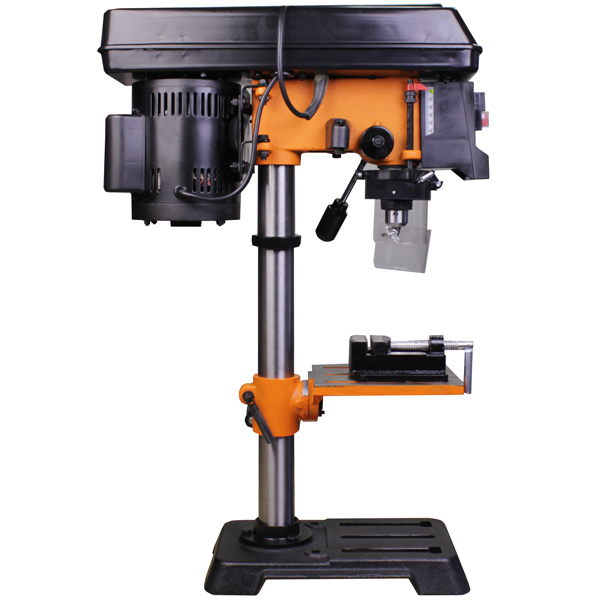

Свердлильний верстат WorkMan 2501A

Технічна характеристика:

Напруга живлення: 230 вольт.

Споживана потужність: 550 ват.

Частота обертання шпинделя: від 510 до 2430 оборотів в хвилину.

Кількість швидкостей обертання шпинделя: 5.

Розмір основи: 330 х 205 мм.

Висота верстата: 73 см.

Тип приводу: ремінний.

Розміри робочого столу: 194 х 165 мм.

Нахил робочого столу: - 45º - 0-45º.

Хід шпинделя: 50 мм.

Свердлильний патрон: для затиску свердел від 1,5 до 13 мм.

Габарити картонної коробки( Д х Ш х В): 61 х 40 х 31 см.

Вага: 23 кг.

Особливості моделі:

Лазерна система вказівки осі свердління.

Рухомий захисний двоскладовий екран.

Кінцевий вимикач верхньої кришки кожуха ремінної передачі.

Мінімальне радіальне биття пінолі.

Зручне натяг і зміна положення ременів клинопасової передачі.

Зручні накладки на рукоятки подачі пінолі.

Невеликі лещата для фіксації заготовок в комплекті.

Регулювання глибини опускання оснащення для виконання безлічі однотипних свердел.

Надійний зубчастий механізм переміщення робочого столу.

Жорстка чавунна плита підстави.

Недорогий свердлильний верстат для домашньої майстерні.

Навіть, порівняно, невеликі металорізальні верстати для промисловості неможливо використовувати для будинку і гаража. Вони точні, продуктивні, дозволяють проробляти в виробах отвори великого діаметру, але через високу вартість і металоємності не застосовуються для оснащення домашніх майстерень.

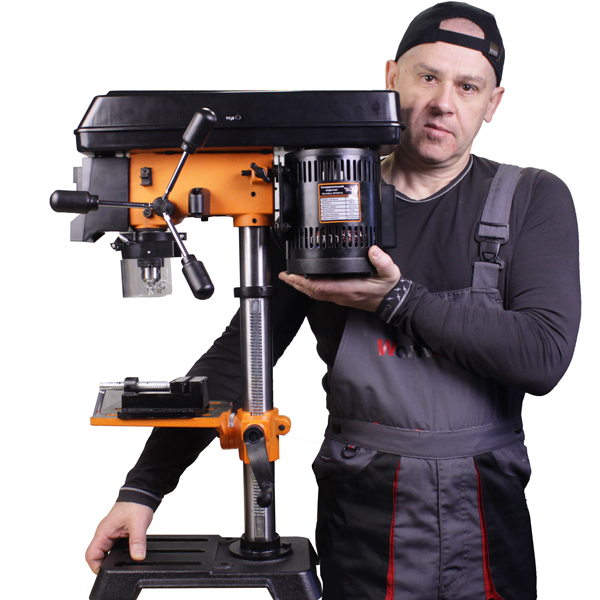

Вертикальний свердлильний верстат WorkMan DP2501A відноситься до категорії настільного обладнання для побутового використання і дрібних робіт в столярних, слюсарних і ремонтних цехах виробничих підприємств.

Модель важить 21 кг і, при необхідності, може переміщатися однією людиною.

Технічні особливості.

Вилита з чавуну підставка, для врівноваження маси інших вузлів верстата та сталого становища, має розмір 340 х 200 мм. У ньому є три поздовжніх паза для фіксації лещат, затискних пристроїв або самої заготовки під час свердління без спирання на робочий стіл.

При піднятому максимально вгору патроні, відстань від його кулачків до опорного майданчика 390 мм, це максимальна висота деталі яку можна встановити відразу на підставу.

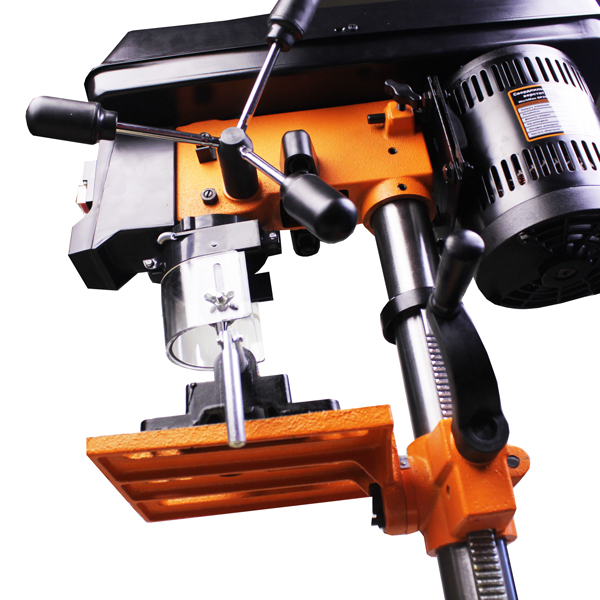

Сталева колона діаметром 48 мм фіксується болтами через запресованих фланець. На ній кріпиться чавунний робочий стіл 190 х 165 мм. Велика площа зручна для фіксації габаритних заготовок, а товщина полиці 15 мм і литі ребра жорсткості не дають йому згинатися. При виборі свердлильних верстатів на це звертають увагу, оскільки стіл фіксується до колони в одній точці і має не закріплену зовнішню частину.

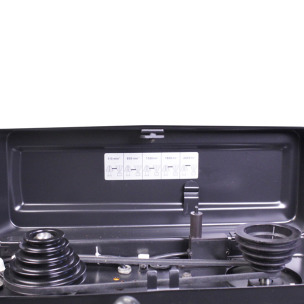

На WorkMan DP2501A встановлений 550 ватний електродвигун. На його валу кріпиться провідний шків з 5 струмками. Вибравши положення ременя на провідному і, розташованому на паралельному валу, відомому шківі, домагаються необхідної швидкості обертання оснащення, яка може бути: 510, 800 1300, 1800, 2430 оборотів в хвилину.

При обертанні приводний рукоятки патрон, з затиснутим свердлом опускається, при цьому хід шпиндельного вузла на WorkMan DP2501A становить 50 мм.
