Вузол пильного полотна.

WorkMan 165VRC відноситься до класу недорогих лобзикових верстатів для художнього випилювання в домашній майстерні.

При виборі моделі майбутнього користувача зазвичай цікавить з яким типом пилок може експлуатуватися настільний електролобзик. З штифтовими, що мають, виступи на кінцях і легко замінні в процесі випилювання або з плоскими кінцями?

Незважаючи на те, що тип кріплення ніяк не впливає на агресивність різу, здатність круто повертати в гострих кутах або здатність стабільно рухатися по прямій лінії, полотна з штифтами не застосовують для виконанні тонкої ажурною різьблення. Щоб 5 мм штифт пройшов в отвір для внутрішнього контуру доведеться свердлити 5,5-6 мм Отвір для входу. Для протягування безштифтового полотна отвір може бути в 2 рази тонше.

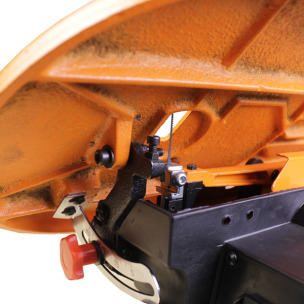

Конструкція затискачів лобзикового верстата WorkMan 165VRC дозволяє встановлювати обидва види пилок. Щоб одягнути безштифтову потрібно відрегулювати установчі гвинти замку так, щоб один з них перекрив половину вертикального зазору. Після установки полотна затягують другий гвинт і виконують натяг обертаючи за годинниковою стрілкою рукоятку в задній частині корпусу.

Регулювання натягу не повинна дозволяти випадати оснащенні, вібрувати, гнутися і відхилятися від розмічальної лінії.

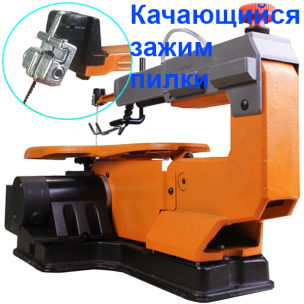

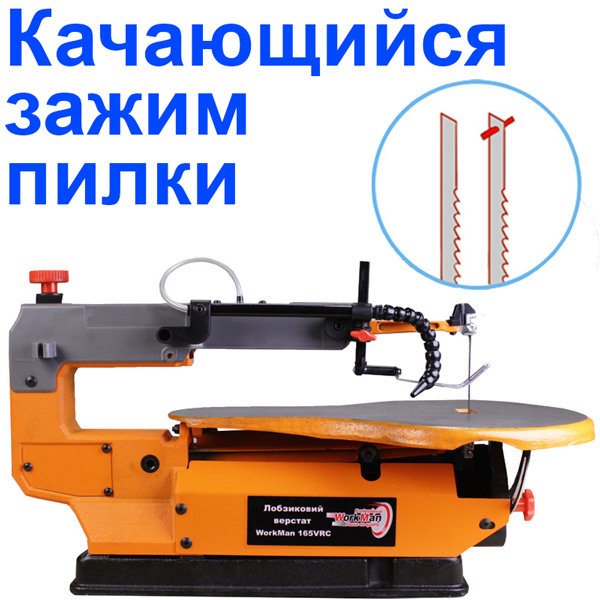

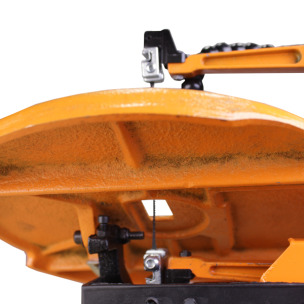

На відміну від більшості моделей інших настільних лобзиків у WorkMan 165VRC "плаваючі" на осях верхній і нижній затискачі. Чи не жорстке кріплення дозволило уникнути зламів на краях і підвищило ресурс використання полотен.

Особливості та технічні характеристики.

Всі недорогі лобзикові верстати досить гучні і вібрують при роботі. Це пов'язано з їх конструкцією, в якій два довгих 40 см важеля коромисла здійснюють зворотно-поступальні рухи від електродвигуна через кривошипно-шатунний механізм.

Для зменшення вібрації, при коливанні С-подібної рамки, на WorkMan 165VRC встановили чавунні: стіл, корпус і підставку.

Здув тирси походить від стиснення, встановленої на верхньому важелі, гумової помпи. Зручна шарнірна трубка дозволяє направити сопло на лінію різу і вибрати положення, яке не заважає руху рук оператора. Крім того для кращого видалення відходів пиляння в нижній частині корпусу встановлений штуцер для стружкоотсоса.

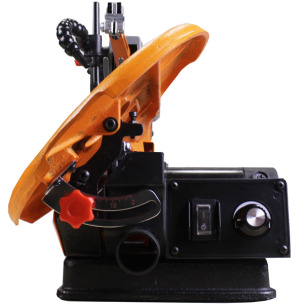

Частота ходу полотна регулюється на передній панелі верстата і налаштовується відповідно до твердістю матеріалу.

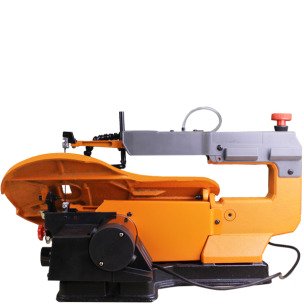

Пропускна здатність рами в 405 мм дозволяє обертати заготовки, не зачіпаючи за вертикальну стійку корпусу.

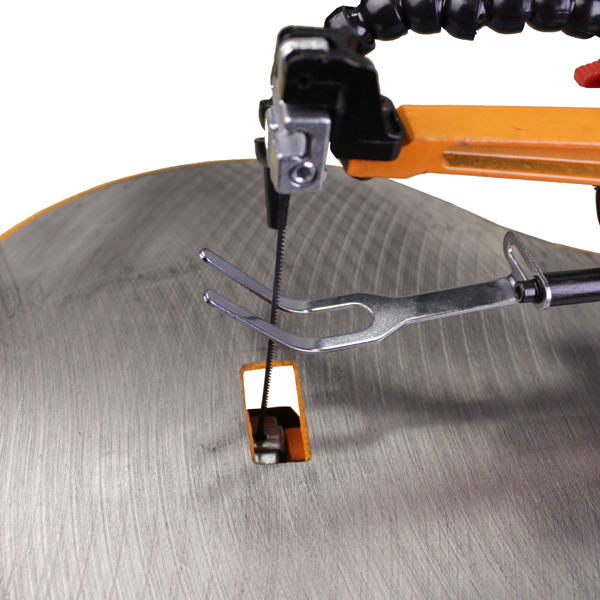

Зручний регульований по висоті пластинчастий притиск заготовки не дає їй рухатися вгору / вниз, але забезпечуючи вільне ковзання уздовж столу. При цьому конструкція притиску дозволяє виставляти положення пильного полотна по центру між лапок планки.
