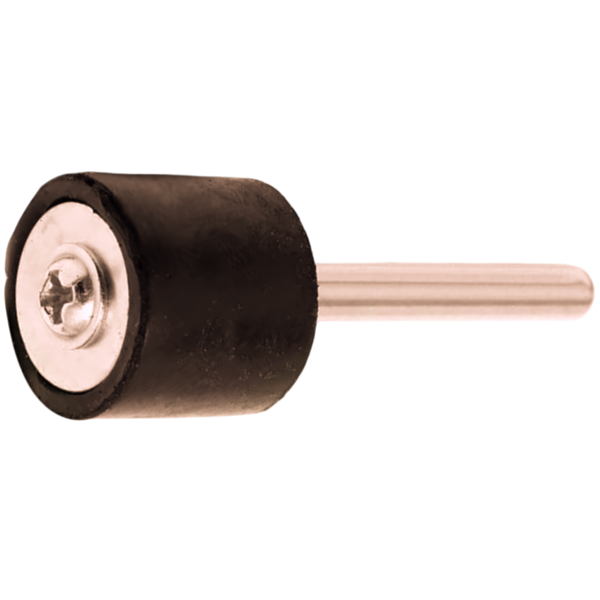

На 30000 обертах відцентрова сила намагається зірвати абразивну гільзу з посадкового місця. У плямі контакту виникає шалене тертя. Звичайні фрикційні насадки тут здаються — шубка прокручується, заготовка отримує локальний опік, а майстер втрачає контроль над геометрією різу. Оправка WorkMan DH-13/15 працює за іншим принципом. Тут ми керуємо вузлом примусово. Сталевий гвинт стискає еластомер по осі, змушуючи його розширюватися в радіальному напрямку. Гільза намертво фіксується зсередини. Жодних проковзувань. Лише контрольоване зняття матеріалу.
Радіальна деформація та фіксація оснастки

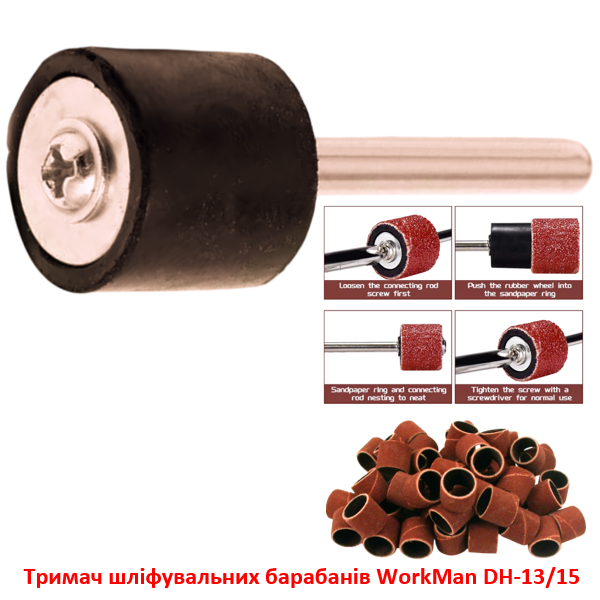

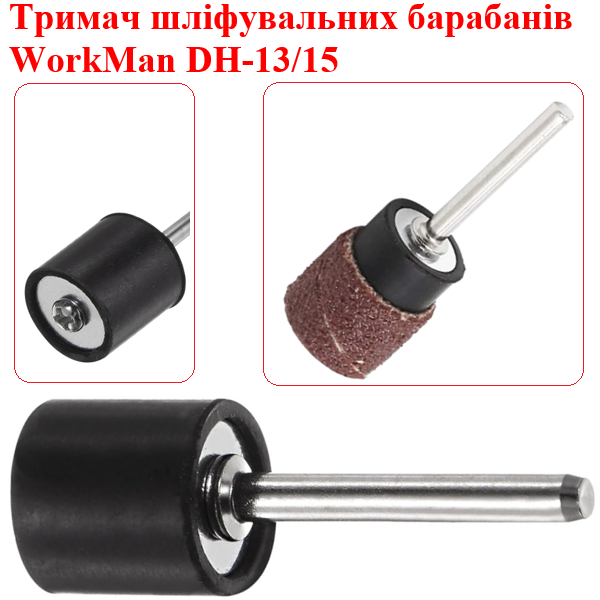

В основі вузла лежить гумовий циліндр між двома сталевими шайбами. Закручуєте торцевий гвинт — шайби зближуються. Гума, не маючи куди стискатися, видавлюється назовні, намертво впиваючись у внутрішню поверхню наждачної трубки. Це жорстке механічне блокування.
Базова сталь без зайвих домішок формує калібрований хвостовик 3.2 мм. Діаметр витримано суворо під стандартну цангу бормашини. Це виключає осьове биття на старті. Якщо насадка б'є — ви не виведете площину, а просто наб'єте кратер на деталі.
Гума — поганий провідник тепла. Під час агресивної зачистки сталевий шток частково забирає температурне навантаження на себе. Це відтягує момент термодеструкції клейового шва на самій абразивній гільзі.
Межі міцності (Стрес-тест)
Температурна межа гуми. Див не буває. Якщо тиснути на інструмент всією вагою при шліфуванні нержавійки, еластомер попливе від нагрівання. В неопалюваному гаражі взимку гума трохи дубіє і вимагає дещо більшого зусилля на гвинті для нормального розпору. Сам якось недотягнув гвинт у холодному боксі — гільза злетіла на перших секундах, залишивши глибоку борозну на алюмінієвому колекторі.
Агресивне бічне навантаження. Оправка призначена для роботи всією площиною циліндра. Якщо намагатися різати матеріал самим краєм торця, сталева шайба може пробити абразив і залишити жорстку паразитну риску на заготовці.
Технічний паспорт
- Монтажний діаметр еластомеру: 12,7 мм (1/2 дюйма)
- Габаритна довжина: 38 мм
- Калібр хвостовика: 3,2 мм (1/8 дюйма)
- Склад вузла: Інструментальна сталь, зносостійка гума
- Тип блокування: Гвинтовий розпірний механізм
- Допуск по оснастці: Абразивні гільзи (шубки) 12,7-13 мм
- Привідний інструмент: Прямошліфувальні машини, гравери
Лабораторія Workman: Розбір ВТК
Технологічний нюанс: Більшість майстрів вбивають такі насадки перетягуванням. Гвинт крутять до хрускоту. У результаті гума втрачає еластичність, отримує залишкову деформацію і більше не повертається у вихідний діаметр при ослабленні. Гільзи починає клинити. Тягнути потрібно рівно до моменту, коли пальці перестають прокручувати наждак на зупиненому інструменті. Не більше.
Нікому не бажаю виколупувати порвану шубку з вузького каналу деталі. Тому завжди перевіряйте щільність посадки до натискання кнопки пуску. З практики ВТК: перед встановленням нової гільзи, капніть мікрокраплю масла або силікону на різьбу стяжного гвинта. Шлам та абразивний пил з часом намертво цементують цей вузол, і ви просто зірвете шліц хрестовою викруткою.
Жорсткий робочий вузол для розточування внутрішніх радіусів, підгонки фанери, пластику та зняття фасок. На чорних металах вимагає суворого контролю притиску. Для ювелірної поліровки пастами не годиться — занадто агресивна геометрія.
