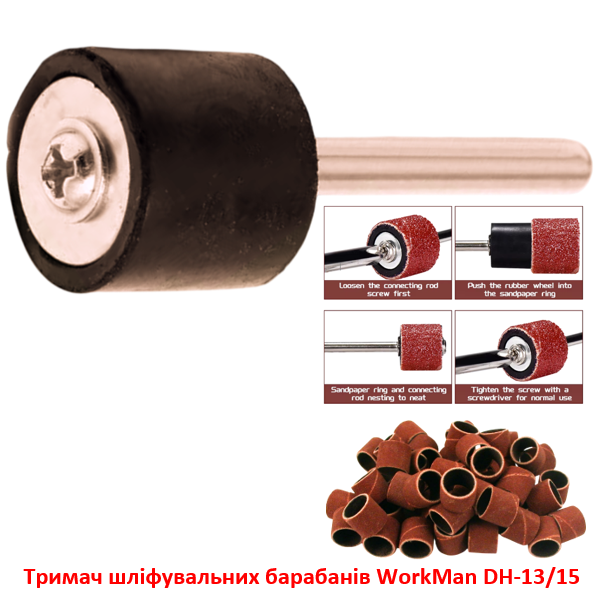

На 30000 оборотах центробежная сила пытается сорвать абразивную гильзу с посадочного места. В пятне контакта возникает дикое трение. Обычные фрикционные насадки здесь сдаются — шубка прокручивается, заготовка получает локальный ожог, а мастер теряет контроль над геометрией реза. Оправка WorkMan DH-13/15 работает по другому принципу. Здесь мы управляем узлом принудительно. Стальной винт сжимает эластомер по оси, заставляя его расширяться в радиальном направлении. Гильза намертво фиксируется изнутри. Никаких проскальзываний. Только контролируемый съем материала.
Радиальная деформация и фиксация оснастки
В основе узла лежит резиновый цилиндр между двумя стальными шайбами. Закручиваете торцевой винт — шайбы сближаются. Резина, не имея возможности сжаться, выдавливается наружу, намертво впиваясь во внутреннюю поверхность наждачной трубки. Это жесткая механическая блокировка.
Базовая сталь без лишних примесей формирует калиброванный хвостовик 3.2 мм. Диаметр выдержан строго под стандартную цангу бормашины. Это исключает осевое биение на старте. Если насадка бьет — вы не выведете плоскость, а просто набьете кратер на детали.
Резина — плохой проводник тепла. При агрессивной зачистке стальной шток частично забирает температурную нагрузку на себя. Это оттягивает момент термодеструкции клеевого шва на самой абразивной гильзе.
Пределы прочности (Стресс-тест)
Температурный предел резины. Чудес не бывает. Если давить на инструмент всем весом при шлифовке нержавейки, эластомер поплывет от нагрева. В неотапливаемом гараже зимой резина слегка дубеет и требует чуть большего усилия на винте для нормального распора. Сам однажды недотянул винт в холодном боксе — гильза слетела на первых секундах, оставив глубокую борозду на алюминиевом коллекторе.
Агрессивная боковая нагрузка. Оправка предназначена для работы всей плоскостью цилиндра. Если пытаться резать материал самым краем торца, стальная шайба может пробить абразив и оставить жесткую паразитную риску на заготовке.
Технический паспорт
- Монтажный диаметр эластомера: 12,7 мм (1/2 дюйма)
- Габаритная длина: 38 мм
- Калибр хвостовика: 3,2 мм (1/8 дюйма)
- Состав узла: Инструментальная сталь, износостойкая резина
- Тип блокировки: Винтовой распорный механизм
- Допуск по оснастке: Абразивные гильзы (шубки) 12,7-13 мм
- Приводной инструмент: Прямошлифовальные машины, граверы
Лаборатория Workman: Разбор ОТК
Технологический нюанс: Большинство мастеров убивают такие насадки перетяжкой. Винт крутят до хруста. В итоге резина теряет эластичность, получает остаточную деформацию и больше не возвращается в исходный диаметр при ослаблении. Гильзы начинает клинить. Тянуть нужно ровно до момента, когда пальцы перестают прокручивать наждак на остановленном инструменте. Не больше.
Никому не желаю выковыривать порванную шубку из узкого канала детали. Поэтому всегда проверяйте плотность посадки до нажатия кнопки пуска. Из практики ОТК: перед установкой новой гильзы, капните микрокаплю масла или силикона на резьбу стяжного винта. Шлам и абразивная пыль со временем намертво цементируют этот узел, и вы просто сорвете шлиц крестовой отверткой.
Жесткий рабочий узел для расточки внутренних радиусов, подгонки фанеры, пластика и снятия фасок. На черных металлах требует строгого контроля прижима. Для ювелирной полировки пастами не годится — слишком агрессивная геометрия.
