Конструкторський задум: Швидкість та потужність для габаритних проектів

Коли робочі завдання виходять за рамки стандартних, потрібен інструмент з розширеними можливостями. Модель WorkMan Lever 80х300 була створена для майстрів, що працюють з великоформатними заготовками. Ми зберегли всі переваги важільного механізму — швидкість, потужність, надійність — і масштабували їх для роботи з шириною затиску до 300 мм. Інженерне завдання полягало в тому, щоб забезпечити абсолютну жорсткість довгої шини, яка не буде згинатися під навантаженням, гарантуючи рівномірний притиск по всій довжині.

Ключові конструктивні рішення

Міцність та ефективність цієї моделі обумовлені застосуванням перевірених матеріалів та механізмів, розрахованих на підвищені навантаження.

• Масивна кована шина зі сталі Q45. Напрямна шина та нерухома губка виковані з єдиного сталевого масиву. Для 300-мм моделі ми використовуємо шину збільшеного перерізу, яка має високу опірність до згину. Це гарантує, що навіть при максимальному зусиллі затиску в центрі довгої заготовки струбцина не буде "пружинити", а збереже жорсткість та паралельність губок.
• Важільний механізм з храповиком. Перевага важільного механізму зростає разом з довжиною струбцини. Замість втомливого обертання гвинта для проходження 300 мм, ви за секунду переміщуєте рухому губку і декількома рухами важеля створюєте потужне зусилля. Загартований храповик надійно блокує механізм, запобігаючи його ослабленню.
• Універсальний розмір 80х300 мм. Це поєднання глибокого 80-мм вильоту та збільшеної 300-мм довжини робить струбцину по-справжньому універсальною. Вона здатна вирішувати переважну більшість завдань у столярній або слюсарній майстерні, від склеювання щитів до складання корпусних меблів.

Сценарії застосування: Універсальний розмір для майстерні

Завдяки збільшеній довжині, ця струбцина стає основним робочим інструментом для середніх та великих проектів.

• Склеювання меблевих щитів. Довжини 300 мм достатньо для стягування декількох дощок (ламелей) в єдиний щит для майбутньої стільниці, полиці або сходинки. Швидкісний механізм дозволяє швидко зібрати весь пакет, поки не висох клей.
• Складання корпусних меблів. Дозволяє надійно зафіксувати боковини, дно та кришку стандартного меблевого короба (глибиною до 300 мм) під час складання.
• Фіксація напрямних шин. Ідеальна для кріплення напрямної шини циркулярної пили або фрезера до листів фанери, ДСП або МДФ для виконання довгих та точних пропилів.
• Зварювальні та слюсарні роботи. Зручна для фіксації та позиціонування деталей рамних конструкцій, профільних труб та інших габаритних металевих заготовок.

Технічні характеристики

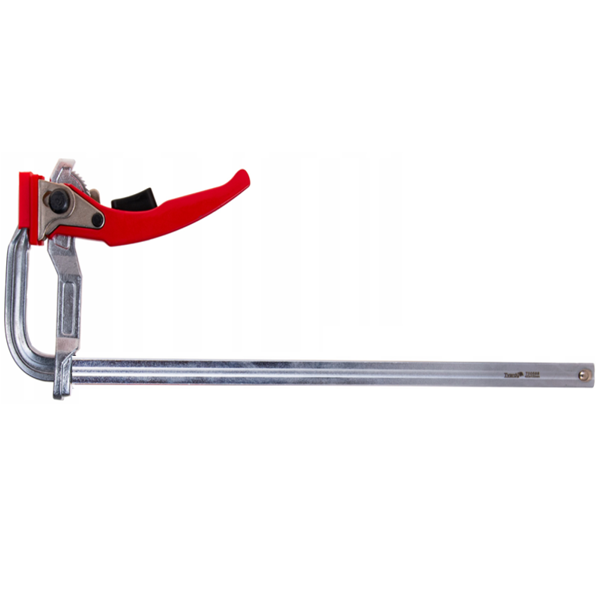

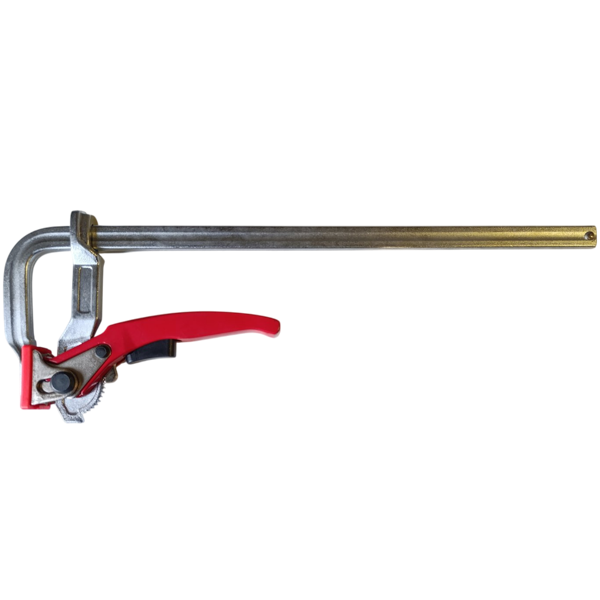

• Модель: WorkMan Lever 80х300
• Тип: F-подібна, швидкозатискна, важільна, з храповим механізмом
• Глибина затиску (виліт): 80 мм
• Максимальна ширина затиску: 300 мм
• Конструкція: Посилена, суцільнокована
• Матеріал напрямної: Вуглецева сталь Q45
• Призначення: Столярні, слюсарні, зварювальні роботи

Коментар від провідного фахівця

Мене звати Орест Коваль. Модель 80х300 — це справжня "робоча конячка" в серії Lever. Вона має оптимальне поєднання довжини та глибини для більшості завдань у майстерні. Для 300-мм шини ми застосовуємо технологію об'ємного гартування з подальшим відпуском, що створює ідеальну структуру сталі — тверду для опору зносу, але досить в'язку, щоб не бути крихкою. Твердість шини за Роквеллом стабільно тримається в діапазоні 40-45 HRC. З особистого досвіду: мені потрібно було склеїти стільницю шириною 60 см з чотирьох дощок. Я використовував шість струбцин Lever 80х300. Завдяки миттєвій фіксації, я встиг нанести клей, вирівняти всі дошки по площині та потужно стягнути їх менше ніж за 5 хвилин. З гвинтовими струбцинами я б возився втричі довше, ризикуючи якістю клейового шва. Пара професійних порад: Лайфхак №1: Щоб швидко підвести губку, затисніть спусковий курок під основною рукояттю — він звільнить храповик, і губка буде ковзати вільно. Підведіть її до заготовки, відпустіть курок і затягніть важелем. Лайфхак №2: При склеюванні щитів завжди чергуйте розташування струбцин — одну ставте зверху, наступну знизу. Це рівномірно розподілить тиск і не дасть щиту вигнутися "човником" при висиханні. Мій вердикт: це, мабуть, найуніверсальніший і найзатребуваніший розмір у серії Lever. Він достатньо довгий і потужний для більшості столярних та слюсарних завдань, від склеювання щитів до складання металоконструкцій. Це справжній "роботяга", який економить ваш час на кожній операції. Я особисто відповідаю за якість термообробки шин та надійність храпового механізму. Ви отримуєте інструмент, створений для інтенсивної щоденної роботи.
