Інженерний задум: Низький профіль та швидка фіксація

У сучасному виробництві та столярній справі ключову роль відіграє ефективність. Завдання, що стояло перед нами при розробці затискачів серії GH, — створити інструмент для миттєвої та надійної фіксації заготовок. Горизонтальні затискачі, такі як модель GH-201-B, спроектовані для вирішення специфічної проблеми: утримання деталі в умовах обмеженого вертикального простору. На відміну від вертикальних моделей, у яких рукоятка в затиснутому положенні дивиться вгору, у горизонтального затискача рукоятка лягає паралельно до робочої поверхні. Це інженерне рішення виключає перешкоди для інструменту (фрезера, свердла) або рук оператора, забезпечуючи вільний доступ до заготовки зверху і роблячи роботу безпечнішою та зручнішою.

Ключові переваги конструкції GH-201-B

• Оптимальне зусилля 90 кг: Ми розрахували механізм так, щоб забезпечувати утримуючу силу в 90 кг. Цього більш ніж достатньо для надійної фіксації дерев'яних та металевих деталей при свердлінні, фрезеруванні та складанні, але при цьому сам затискач  залишається легким (130.5 г) та компактним, не перевантажуючи оснастку.
• Регульована U-подібна штанга: На відміну від моделей із цільним важелем, U-подібна штанга дозволяє переміщувати притискний гвинт M6×45 вздовж своєї осі. Це дає можливість точно налаштувати точку та висоту притиску, адаптуючись під заготовки різної форми та товщини — ключова перевага для універсальних кондукторів.
• Промислова надійність механізму: Усі осі обертання виконані із гартованої сталі, що гарантує мінімальний знос та відсутність люфтів навіть після десятків тисяч робочих циклів. Кінематика механізму забезпечує самоблокування в затиснутому положенні — затискач не відкриється мимоволі від вібрації.

Професійні сценарії застосування

Ця модель вирішує завдання швидкої фіксації краще, ніж стандартні гвинтові струбцини, заощаджуючи час на кожній операції. Вона незамінна у таких сферах:

• Меблеве виробництво: Створення складальних та свердлильних кондукторів, фіксація деталей при склеюванні, фрезеруванні країв та встановленні фурнітури.
• Металообробка: Оснащення зварювальних столів для утримання невеликих кронштейнів, пластин та профілів. Оцинковане покриття захищає від корозії.
• Автомобілебудування та електроніка: Використання у складальних лініях для фіксації компонентів корпусів, плат та інших елементів під час монтажу.
• Виготовлення рекламних конструкцій: Швидкий притиск пластикових або композитних панелей під час обробки на ЧПК-верстатах або ручним інструментом.

Коментар від провідного спеціаліста

Вітаю, мене звати Орест Коваль, і я в Workman відповідаю за розробку та якість затискних пристроїв. Модель GH-201-B — це наша відповідь на запит ринку про універсальний, але компактний горизонтальний затиск. Перед запуском у серію ми провели повний цикл випробувань: 30 000 спрацьовувань під номінальним навантаженням 90 кг. За підсумками діагностики знос на осях із загартованої сталі склав менше 2%, що підтверджує промисловий клас виробу. З особистого досвіду: я використовував чотири такі затискачі для створення кондуктора для серійного свердління отворів у меблевих фасадах. Низький профіль рукояток абсолютно не заважав ходу свердлильного патрона, а U-подібна штанга дозволила мені ідеально налаштувати точки притиску для деталей різної ширини. Це скоротило час на операцію майже вдвічі. Пара професійних порад: Лайфхак №1: якщо використовуєте затискач для легкого зварювання, нанесіть на різьбу гвинта краплю графітової змазки. Зварювальні бризки не будуть до неї прилипати, і очищення займе секунди. Лайфхак №2: при роботі з м'яким деревом (сосна, вільха) підкладіть під гумовий упор гвинта невелику фанерну пластину. Це розподілить тиск по більшій площі та гарантовано не залишить слідів навіть за максимального зусилля. Мій вердикт: це один із найбільш збалансованих та універсальних затискачів у нашій лінійці. Ідеальне інженерне рішення для майстерень та невеликих виробництв, де потрібна надійність професійного інструменту без переплат. Я особисто перевіряю якість цинкового покриття та жорсткість заклепок на зразках із кожної партії.

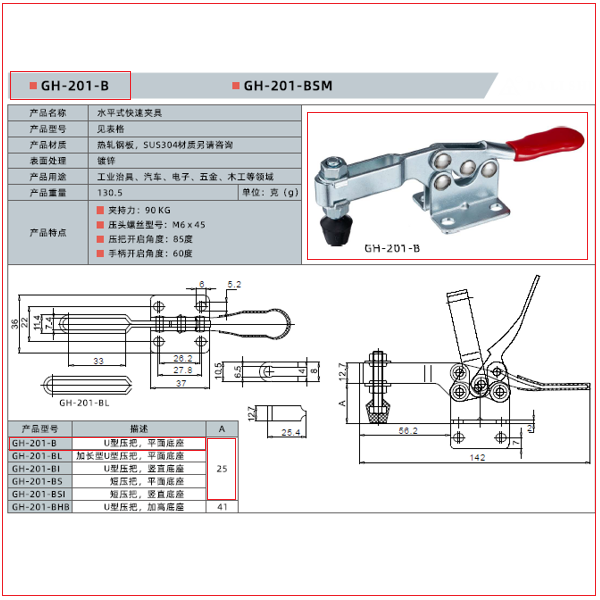

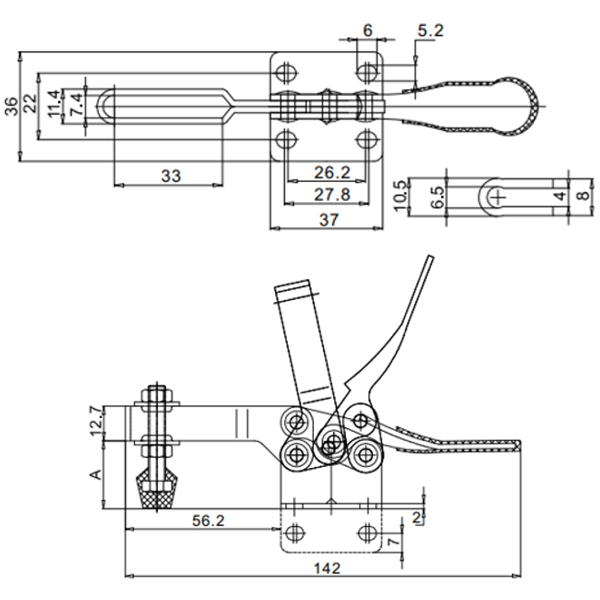

Технічні характеристики

• Модель: WorkMan GH-201-B
• Тип: Горизонтальний, швидкозатискний, з U-подібною штангою
• Максимальна утримуюча сила: 90 кг
• Матеріал: Гарячекатана сталь
• Покриття: Цинкування
• Притискний гвинт: M6 × 45 мм
• Кут відкриття рукоятки: 60°
• Кут відкриття притискного важеля: 85°
• Вага: 130.5 г
• Основа: Пласка, фланцева для монтажу
