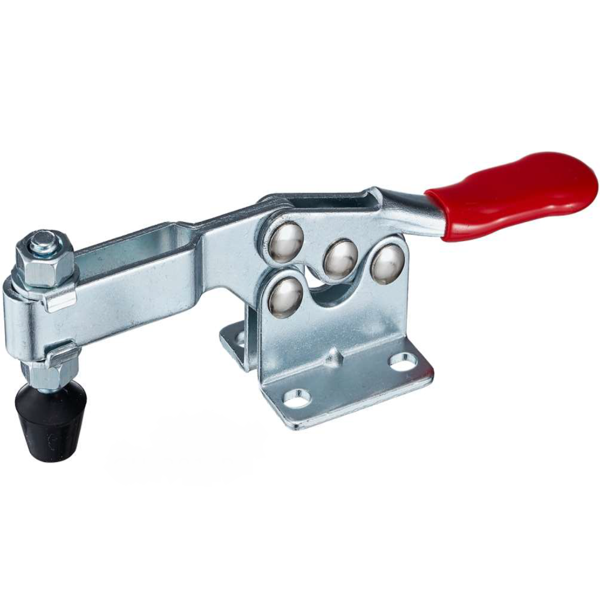

Инженерный замысел: Низкий профиль и быстрая фиксация

В современном производстве и столярном деле ключевую роль играет эффективность. Задача, стоявшая перед нами при разработке зажимов серии GH, — создать инструмент для мгновенной и надежной фиксации заготовок. Горизонтальные зажимы, такие как модель GH-201-B, спроектированы для решения специфической проблемы: удержание детали в условиях ограниченного вертикального пространства. В отличие от вертикальных моделей, у которых рукоятка в зажатом положении смотрит вверх, у горизонтального зажима рукоятка ложится параллельно рабочей поверхности. Это инженерное решение исключает помехи для инструмента (фрезера, сверла) или рук оператора, обеспечивая свободный доступ к заготовке сверху и делая работу более безопасной и удобной.

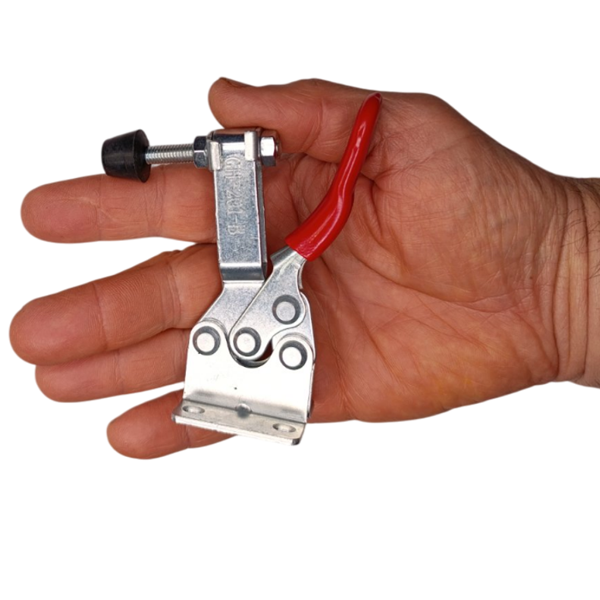

Ключевые преимущества конструкции GH-201-B

• Оптимальное усилие 90 кг: Мы рассчитали механизм так, чтобы обеспечивать удерживающую силу в 90 кг. Этого более чем достаточно для надежной фиксации деревянных и металлических деталей при сверлении, фрезеровке и сборке, но при этом сам зажим остается легким (130.5 г) и компактным, не перегружая оснастку.
• Регулируемая U-образная штанга: В отличие от моделей с цельным рычагом, U-образная штанга позволяет перемещать прижимной винт M6×45 вдоль своей оси. Это дает возможность точно настроить точку и высоту прижима, адаптируясь под заготовки разной формы и толщины — ключевое преимущество для универсальных кондукторов.
• Промышленная надежность механизма: Все оси вращения выполнены из каленой стали, что гарантирует минимальный износ и отсутствие люфтов даже после десятков тысяч рабочих циклов. Кинематика механизма обеспечивает самоблокировку в зажатом положении — зажим не откроется самопроизвольно от вибрации.

Профессиональные сценарии применения

Эта модель решает задачи быстрой фиксации лучше, чем стандартные винтовые струбцины, экономя время на каждой операции. Она незаменима в следующих сферах:

• Мебельное производство: Создание сборочных и сверлильных кондукторов, фиксация деталей при склеивании, фрезеровании кромок и установке фурнитуры.
• Металлообработка: Оснащение сварочных столов для удержания небольших кронштейнов, пластин и профилей. Оцинкованное покрытие защищает от коррозии.
• Автомобилестроение и электроника: Использование в сборочных линиях для фиксации компонентов корпусов, плат и других элементов во время монтажа.
• Изготовление рекламных конструкций: Быстрый прижим пластиковых или композитных панелей при обработке на ЧПУ-станках или ручным инструментом.

Комментарий от ведущего специалиста

Здравствуйте, меня зовут Орест Коваль, и я в Workman отвечаю за разработку и качество зажимных приспособлений. Модель GH-201-B — это наш ответ на запрос рынка о универсальном, но компактном горизонтальном зажиме. Перед запуском в серию мы провели полный цикл испытаний: 30 000 срабатываний под номинальной нагрузкой в 90 кг. По итогам диагностики износ на осях из закаленной стали составил менее 2%, что подтверждает промышленный класс изделия. Из личного опыта: я использовал четыре таких зажима для создания кондуктора для серийного сверления отверстий в мебельных фасадах. Низкий профиль рукояток абсолютно не мешал ходу сверлильного патрона, а U-образная штанга позволила мне идеально настроить точки зажима для деталей разной ширины. Это сократило время на операцию почти вдвое. Пара профессиональных советов: Лайфхак №1: если используете зажим для легкой сварки, нанесите на резьбу винта каплю графитовой смазки. Сварочные брызги не будут к ней прилипать, и очистка займет секунды. Лайфхак №2: при работе с мягким деревом (сосна, ольха) подложите под резиновый упор винта небольшую фанерную пластину. Это распределит давление по большей площади и гарантированно не оставит следов даже при максимальном усилии. Мой вердикт: это один из самых сбалансированных и универсальных зажимов в нашей линейке. Идеальное инженерное решение для мастерских и небольших производств, где требуется надежность профессионального инструмента без переплат. Я лично проверяю качество цинкового покрытия и жесткость заклепок на образцах из каждой партии.

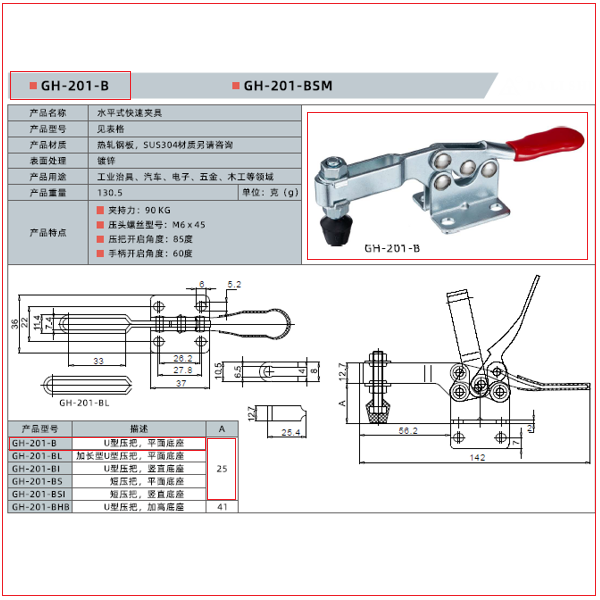

Технические характеристики

• Модель: WorkMan GH-201-B
• Тип: Горизонтальный, быстрозажимной, с U-образной штангой
• Максимальная удерживающая сила: 90 кг
• Материал: Горячекатаная сталь
• Покрытие: Цинкование
• Прижимной винт: M6 × 45 мм
• Угол открытия рукоятки: 60°
• Угол открытия прижимного рычага: 85°
• Вес: 130.5 г
• Основание: Плоское, фланцевое для монтажа
