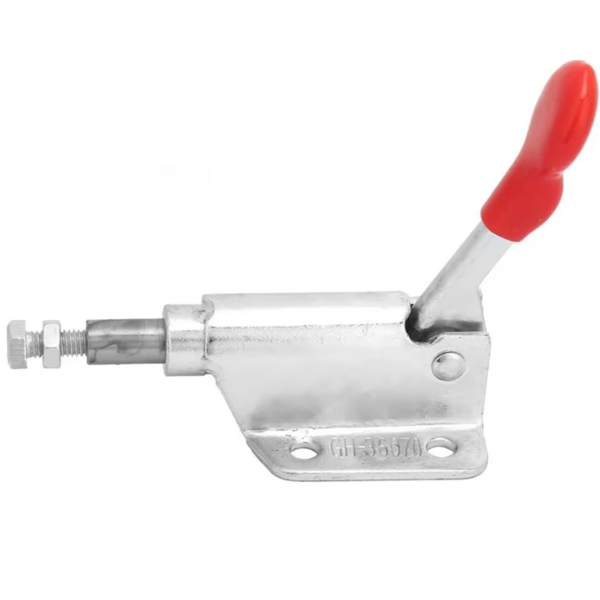

Інженерний задум: Прямолінійна фіксація в обмеженому просторі

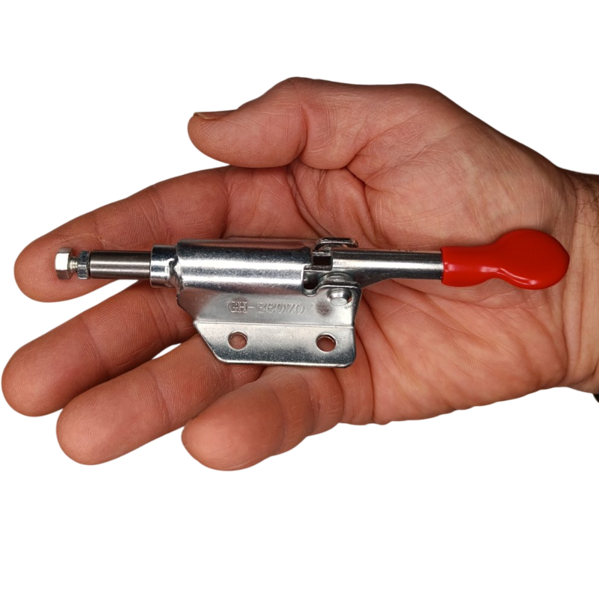

У конструюванні складального оснащення часто виникає завдання не притиснути деталь зверху, а точно спозиціонувати її, притиснувши збоку до упору. Стандартні важільні затискачі з дуговим рухом притискної лапки для цього не підходять. Саме для таких завдань ми, інженери Workman, і розробили штовхаючий затискач GH-36070. Його ключова інженерна відмінність — прямолінійний (поступальний) рух штока. Цей компактний пристрій, що вміщується на долоні, створений для застосування у складних кондукторах, каретках та пристосуваннях, де потрібен короткий, точний та швидкий поштовх для фіксації дрібних деталей.

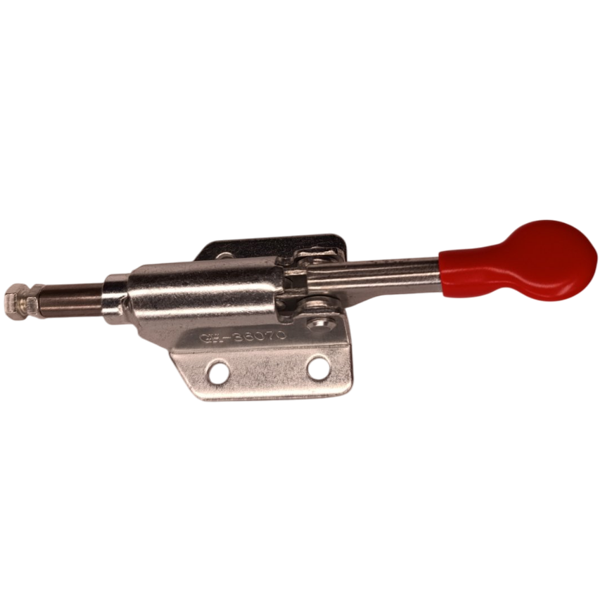

Ключові переваги конструкції GH-36070
Це спеціалізований інструмент, де кожна деталь підпорядкована головній меті — точному прямолінійному позиціонуванню.
- Принцип штовхаючої дії: На відміну від горизонтальних або вертикальних затискачів, цей механізм не створює притискне зусилля зверху. При опусканні рукоятки він висуває шток вперед на 10 мм. Це ідеально для завдань, де заготовку потрібно щільно притиснути до базової поверхні, засунути в паз або просто зафіксувати бічним тиском.
- Компактність та малий хід: При вазі всього 100 грамів цей затискач можна встановлювати в найбільш обмежених просторах. Короткий і точний хід штока в 10 мм ідеально підходить для швидкої фіксації невеликих деталей, не вимагаючи великого простору для роботи самого механізму.
- Надійний механізм фіксації: Незважаючи на мініатюрність, затискач використовує перевірений важільний механізм із самоблокуванням. Це гарантує, що в затиснутому положенні шток не зрушиться назад під дією вібрації або випадкового зусилля, забезпечуючи стабільність фіксації протягом усієї операції.
Сфера застосування: Спеціаліст з точного позиціонування
Workman GH-36070 — це ідеальний вибір для світу малих форм, де стандартні затискачі занадто великі та недоречні.
- Складальні кондуктори (джиги): Точне позиціонування та притиск невеликих деталей (планок, кутників, панельок) до базових упорів перед свердлінням, склеюванням або складанням.
- Деревообробка та хобі: Створення кареток та упорів для пиляльних або фрезерних столів. Фіксація деталей при виготовленні скриньок, рамок, моделей кораблів та літаків.
- Електроніка та приладобудування: Делікатний притиск плат або компонентів у гніздах або корпусах під час монтажу чи паяння.
- Контрольно-вимірювальні пристосування: Використання як швидкий позиціонуючий елемент для встановлення деталей у правильне положення для проведення вимірювань.

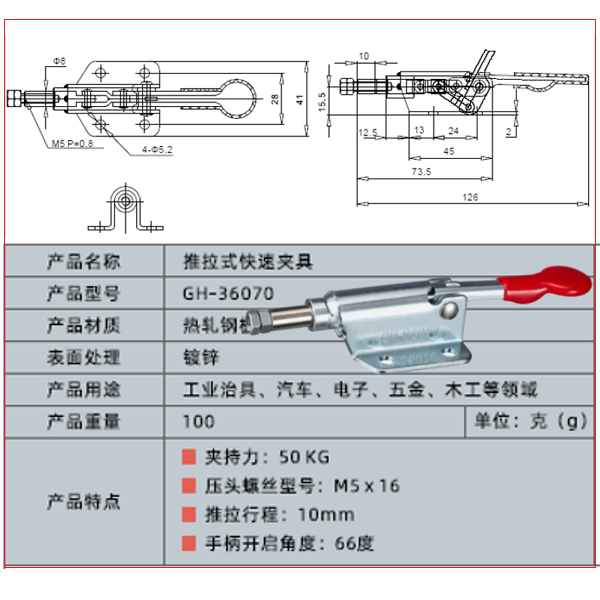

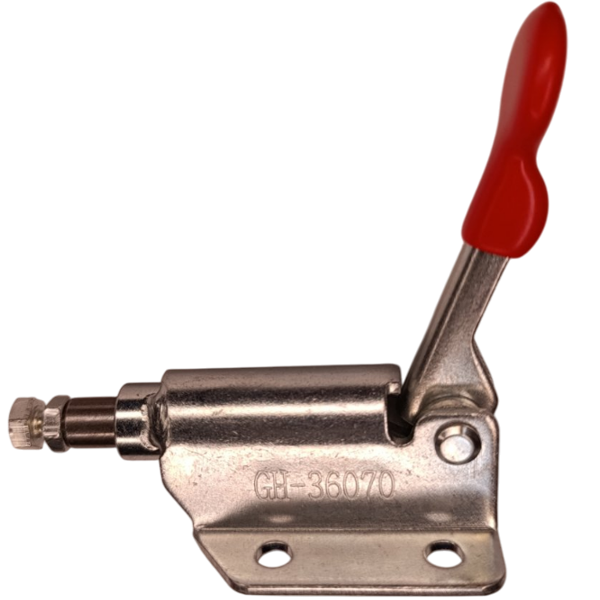

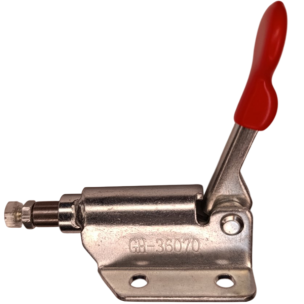

Технічні характеристики
- Модель: Workman GH-36070
- Тип: Штовхаючий, прямолінійної дії (Push Action)
- Призначення: фіксація дрібних та компактних деталей
- Номінальне зусилля утримання: 50 кг
- Матеріал: Гарячекатана сталь
- Покриття: Оцинкування
- Хід штока: 10 мм
- Різьба штока: M5 × 16 мм
- Вага: 100 г
Коментар від провідного спеціаліста
Мене звати Орест Коваль. Модель GH-36070 — це маленький, але дуже "розумний" інструмент для вирішення специфічних завдань позиціонування. Для цього затискача важлива не стільки сила, скільки точність. Ми перевіряємо перпендикулярність ходу штока відносно монтажної основи. Відхилення не повинно перевищувати 0.5 градуса. Це гарантує, що затискач буде штовхати деталь строго прямолінійно, без перекосів, що критично важливо при складанні точних кондукторів. З особистого досвіду: я робив кондуктор для серійного свердління отворів у невеликих дерев'яних брусках. Мені потрібно було не просто притиснути брусок зверху, а надійно притиснути його в кут до двох базових упорів. Я встановив два затискачі GH-36070, які штовхали брусок у цей кут. Це забезпечило ідеальну повторюваність позиціонування, чого неможливо було б досягти звичайним притиском. Пара професійних порад: Порада №1 — хід штока всього 10 мм. Враховуйте це при проектуванні оснащення. Він призначений для фінальної фіксації, а не для переміщення деталі на велику відстань. Порада №2 — наконечник на гвинті М5 можна зняти і накрутити на його місце будь-яке кастомне оснащення, наприклад, нейлоновий наконечник для делікатних поверхонь або сталевий для більш жорсткого упору. Мій вердикт: Workman GH-36070 — це спеціалізований затискач штовхаючого типу для вирішення конкретних завдань у конструюванні оснащення. Його цінність — в унікальній прямолінійній механіці та компактності. Це ідеальний вибір для точного складання, моделізму та створення складних кондукторів. Я особисто контролюю плавність ходу штока та надійність фіксації. Ви отримуєте мініатюрний та дуже корисний інструмент для вашої майстерні.
