Инженерный замысел: Прямолинейная фиксация в ограниченном пространстве

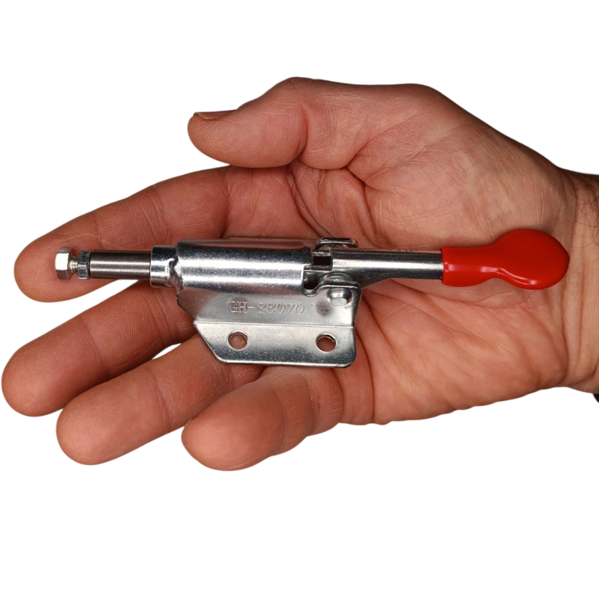

В конструировании сборочной оснастки часто возникает задача не прижать деталь сверху, а точно спозиционировать ее, прижав сбоку к упору. Стандартные рычажные зажимы с дуговым движением прижимной лапки для этого не подходят. Именно для таких задач мы, инженеры Workman, и разработали толкающий зажим GH-36070. Его ключевое инженерное отличие — прямолинейное (поступательное) движение штока. Это компактное устройство, умещающееся на ладони, создано для применения в сложных кондукторах, каретках и приспособлениях, где требуется короткий, точный и быстрый толчок для фиксации мелких деталей.

Ключевые преимущества конструкции GH-36070

Это специализированный инструмент, где каждая деталь подчинена главной цели — точному прямолинейному позиционированию.

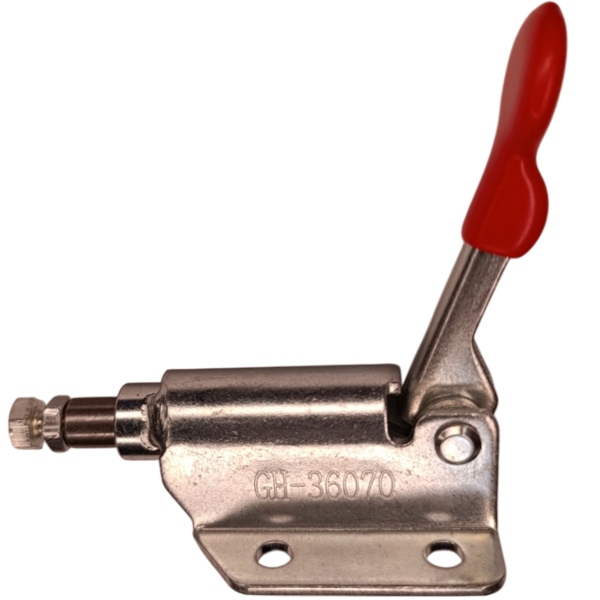

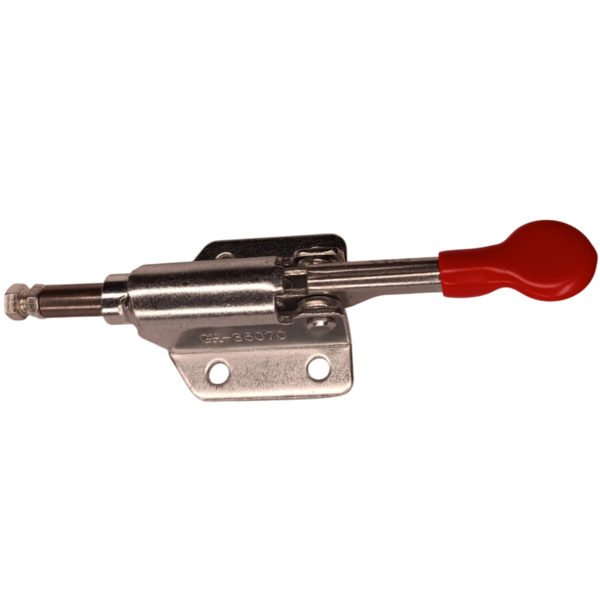

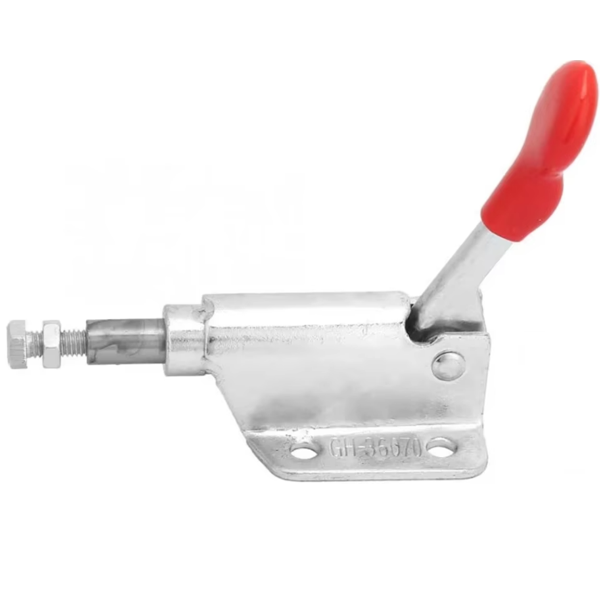

• Принцип толкающего действия: В отличие от горизонтальных или вертикальных зажимов, этот механизм не создает прижимное усилие сверху. При опускании рукоятки он выдвигает шток вперед на 10 мм. Это идеально для задач, где заготовку нужно плотно прижать к базовой поверхности, задвинуть в паз или просто зафиксировать боковым давлением.
• Компактность и малый ход: При весе всего 100 грамм этот зажим можно устанавливать в самых ограниченных пространствах. Короткий и точный ход штока в 10 мм идеально подходит для быстрой фиксации небольших деталей, не требуя большого пространства для работы самого механизма.
• Надежный механизм фиксации: Несмотря на миниатюрность, зажим использует проверенный рычажный механизм с самоблокировкой. Это гарантирует, что в зажатом положении шток не сдвинется назад под действием вибрации или случайного усилия, обеспечивая стабильность фиксации на протяжении всей операции.

Сфера применения: Специалист по точному позиционированию

Workman GH-36070 — это идеальный выбор для мира малых форм, где стандартные зажимы слишком велики и неуместны.

• Сборочные кондукторы (джиги): Точное позиционирование и прижим небольших деталей (планок, уголков, панелек) к базовым упорам перед сверлением, склейкой или сборкой.
• Деревообработка и хобби: Создание кареток и упоров для пильных или фрезерных столов. Фиксация деталей при изготовлении шкатулок, рамок, моделей кораблей и самолетов.
• Электроника и приборостроение: Деликатный прижим плат или компонентов в корпусах во время монтажа или пайки.
• Контрольно-измерительные приспособления: Использование в качестве быстрого позиционирующего элемента для установки деталей в правильное положение для проведения замеров.

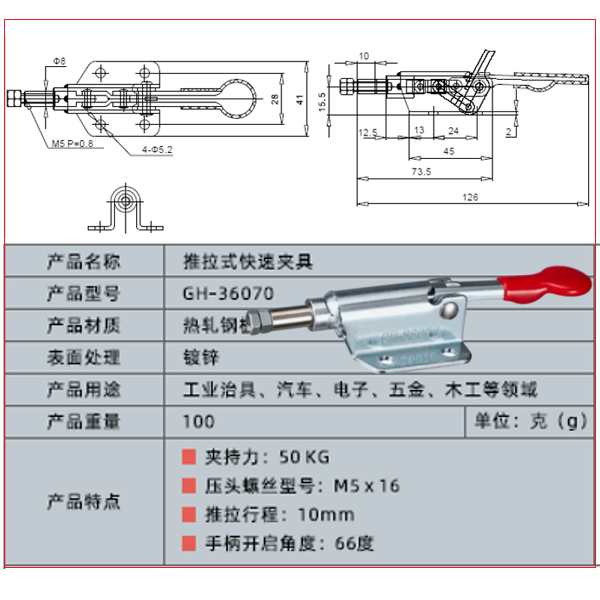

Технические характеристики

• Модель: Workman GH-36070
• Тип: Толкающий, прямолинейного действия (Push Action)
• Назначение: фиксация мелких и компактных деталей
• Номинальное усилие удержания: 50 кг
• Материал: Горячекатаная сталь
• Покрытие: Оцинковка
• Ход штока: 10 мм
• Резьба штока: M5 × 16 мм
• Вес: 100 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль. Модель GH-36070 — это маленький, но очень "умный" инструмент для решения специфических задач позиционирования. Для этого зажима важна не столько сила, сколько точность. Мы проверяем перпендикулярность хода штока относительно монтажного основания. Отклонение не должно превышать 0.5 градуса. Это гарантирует, что зажим будет толкать деталь строго прямолинейно, без перекосов, что критически важно при сборке точных кондукторов. Из личного опыта: я делал кондуктор для серийного сверления отверстий в небольших деревянных брусках. Мне нужно было не просто прижать брусок сверху, а надежно прижать его в угол к двум базовым упорам. Я установил два зажима GH-36070, которые толкали брусок в этот угол. Это обеспечило идеальную повторяемость позиционирования, чего невозможно было бы добиться обычным прижимом. Пара профессиональных советов: Совет №1 — ход штока всего 10 мм. Учитывайте это при проектировании оснастки. Он предназначен для финальной фиксации, а не для перемещения детали на большое расстояние. Совет №2 — наконечник на винте М5 можно снять и накрутить на его место любую кастомную оснастку, например, нейлоновый наконечник для деликатных поверхностей или стальной для более жесткого упора. Мой вердикт: Workman GH-36070 — это специализированный зажим толкающего типа для решения конкретных задач в конструировании оснастки. Его ценность — в уникальной прямолинейной механике и компактности. Это идеальный выбор для точной сборки, моделизма и создания сложных кондукторов. Я лично контролирую плавность хода штока и надежность фиксации. Вы получаете миниатюрный и очень полезный инструмент для вашей мастерской.
