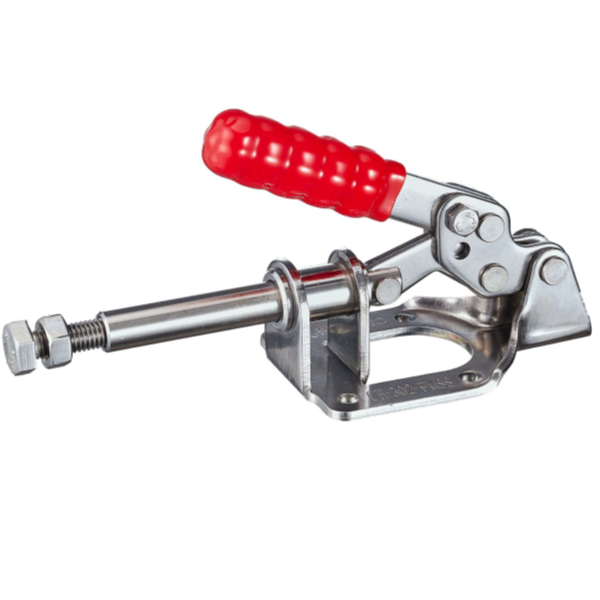

Інженерний задум: осьова фіксація без компромісів
При розробці серії GH-302-FM перед нами стояло завдання: створити компактний затискач для складальних кондукторів та шаблонів, який би не заважав маніпуляціям із заготовкою. Класичні притиски з вертикальною рукояткою перекривають доступ зверху. Ми пішли іншим шляхом. В основі GH-302-FM лежить шарнірно-важільний механізм штовхаючої (осьової) дії. Він перетворює легкий рух руки на потужне прямолінійне зусилля, спрямоване вздовж осі інструмента. Це дозволяє монтувати затискач збоку від заготовки та притискати її до упору, залишаючи весь простір над нею вільним для роботи.
Ключові конструктивні рішення
Надійність цього затискача — результат продуманої механіки та якісних матеріалів. Ми не економимо на тому, що приховано від очей.

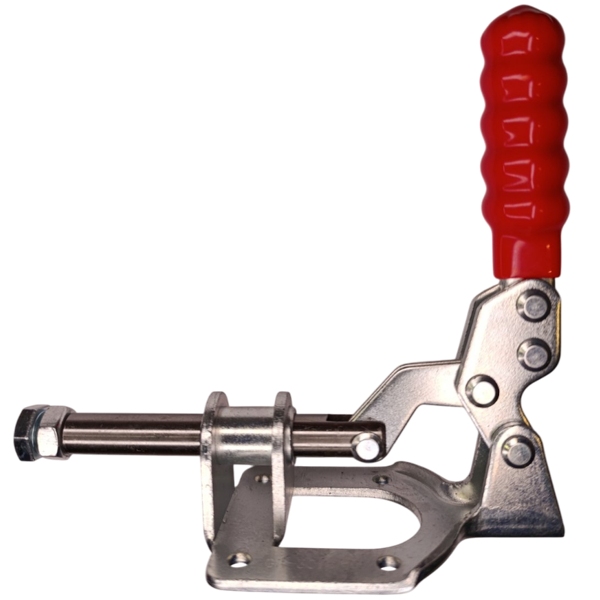

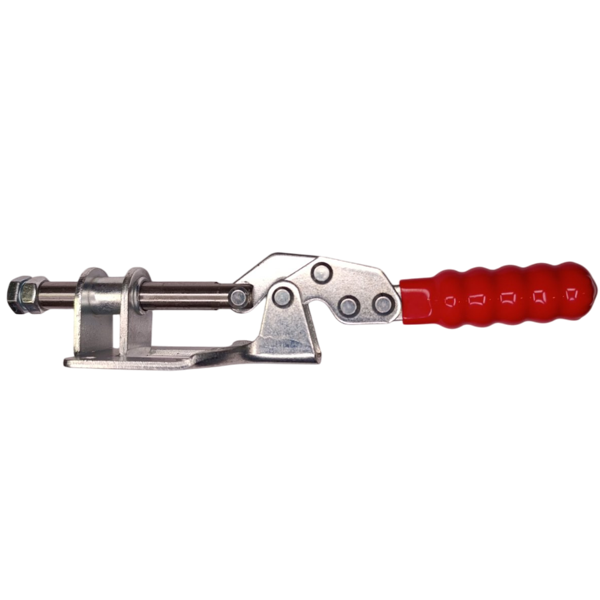

- Це притиск штовхаючого (поршневого) типу. Для фіксації деталі шток висувається вперед, коли ви піднімаєте рукоятку і штовхаєте її в крайнє переднє положення. У цій точці механізм самоблокується за принципом «мертвої точки» — зворотний тиск від деталі не може його відкрити. Щоб втягнути шток і звільнити деталь, рукоятку необхідно опустити в горизонтальне положення.
- Усі силові елементи виконані з вуглецевої сталі, а осі шарнірів проходять загартування для підвищення зносостійкості. Щільне цинкове покриття захищає затискач від корозії в умовах майстерні, зберігаючи плавність ходу механізму на довгі роки.
- Ергономічна рукоятка відкидається на 180°, повністю йдучи з робочої зони. Це не просто зручність, це технічна необхідність при роботі зі складними складальними пристроями, де важливий кожен міліметр вільного простору.
Сценарії застосування: де GH-302-FM незамінний
Цей міні-затискач розкриває свій потенціал у завданнях, що вимагають делікатності та точності. Він буквально створений для дрібносерійного виробництва та хобі.
- Використовується в складальних кондукторах для швидкої фіксації невеликих планок, панелей, друкованих плат для свердління, паяння або склеювання. Дозволяє миттєво змінювати деталі.
- Ідеальний у деревообробці та моделізмі для притискання дрібних деталей при склеюванні (наприклад, нервюр до лонжерона крила моделі) або фіксації заготовки в шаблоні для фрезерування по контуру.
- Застосовується в контрольних пристосуваннях для позиціонування та утримання зразків продукції для проведення вимірів або перевірки якості.
- Затребуваний в ювелірних та макетних роботах для надійного утримання мініатюрних заготовок, коли потрібно докласти локальне зусилля без ризику пошкодити крихку конструкцію.

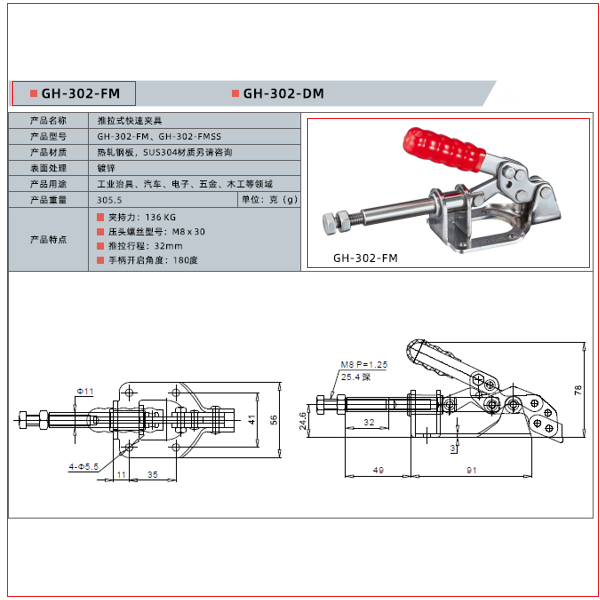

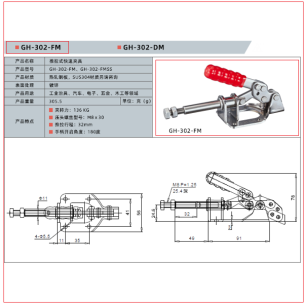

Технічні характеристики
- Модель: WorkMan GH-302-FM
- Тип дії: штовхаючий (осьовий, push-pull)
- Зусилля утримання: 136 кг
- Хід штовхача (штока): 32 мм
- Тип притискного гвинта: М8 × 30 мм
- Кут відкриття рукоятки: 180°
- Матеріал: вуглецева сталь
- Покриття: цинкове
- Вага: 305 г
Коментар від провідного фахівця

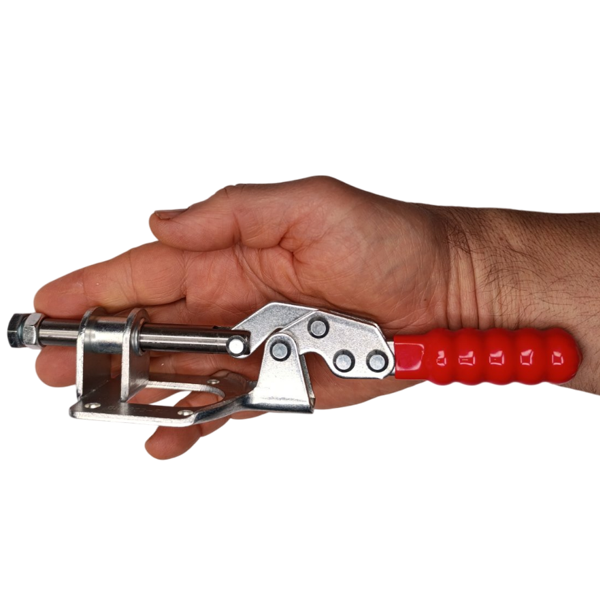

Мене звати Орест Коваль, і за 19 років роботи з оснащенням я засвоїв одне правило: повторюваність — запорука якості. GH-302-FM — це якраз той інструмент, який забезпечує цю повторюваність у мініатюрному форматі. Забудьте про масивні промислові затискачі, цей пристрій для тонкої та точної роботи, що вміщується на долоні. Перед запуском цієї моделі в серію ми проводили циклічні випробування на знос шарнірів: після 50 000 циклів спрацьовування під повним навантаженням, люфт в осях не перевищив 0.05 мм. Це гарантує, що кожна ваша деталь буде зафіксована точно в тому ж положенні, що й попередня. З особистого досвіду: нещодавно я проектував кондуктор для свердління отворів у серії невеликих алюмінієвих планок. Звичайні притиски не підходили — вони перекривали доступ свердлу. З GH-302-FM я організував бічний підтиск, який миттєво фіксував планку і так само миттєво звільняв її для заміни. Це заощадило масу часу та нервів. Пара професійних порад: Лайфхак №1: якщо працюєте з м'якими матеріалами на кшталт пластику або сосни, надягніть на кінчик притискного гвинта ковпачок з ПВХ або щільної гуми. Це захистить поверхню деталі від слідів. Лайфхак №2: для надточного налаштування сили притиску використовуйте дві гайки на гвинті. Однією виставляєте робочу довжину, а другою контрите її. Так налаштування не зіб'ється навіть після сотень циклів. Мій вердикт: це не просто затискач, а елемент точної інженерної оснастки. Він створений для ситуацій, де важливий кожен міліметр робочого простору та абсолютна повторюваність фіксації. Я особисто перевіряю плавність ходу та відсутність люфтів у затискачів з кожної партії. Ви отримуєте вивірений інструмент для ваших найделікатніших завдань.
