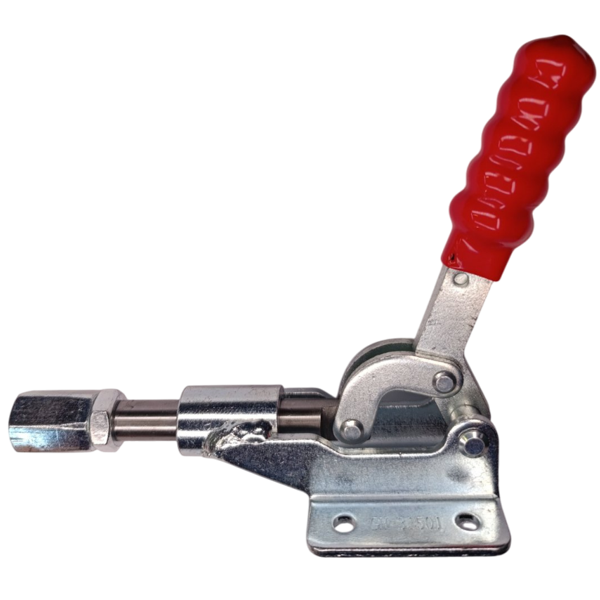

Інженерний задум: максимальна сила в компактному корпусі
При проектуванні оснащення часто виникає дилема: як отримати високе зусилля фіксації, не захаращуючи робочий простір масивними струбцинами? Затискач WorkMan GH-31501 — це наша інженерна відповідь. Завдання стояло створити невеликий силовий вузол, здатний розвивати і стабільно утримувати зусилля в 200 кг, забезпечуючи при цьому лінійну дію і повний доступ до заготовки. Рішення було знайдено у використанні посиленого шарнірно-важільного механізму з гарячекатаної сталі та вивіреної геометрії, яка багаторазово множить прикладену силу.

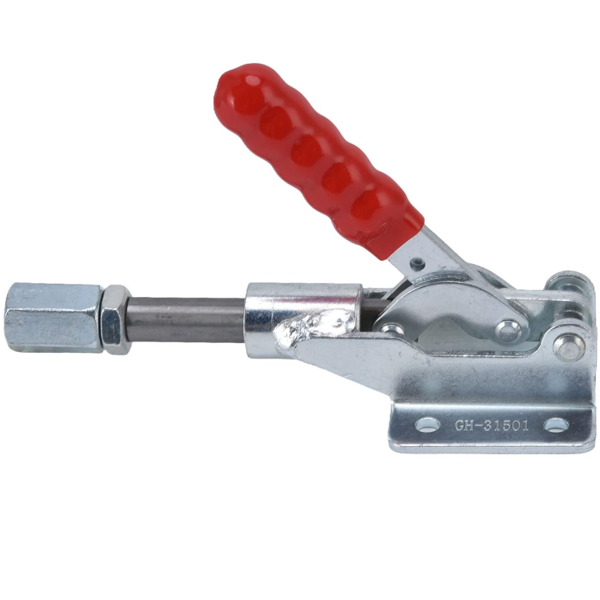

Ключові конструктивні рішення
Потужність і надійність цього затискача визначаються не його розміром, а інженерною проробкою кожного елемента.
- В основі конструкції лежить посилений силовий вузол із гарячекатаної сталі. Цей матеріал, на відміну від холоднокатаної, має кращу пластичність і стійкість до циклічних навантажень, що критично важливо для механізму, що працює із зусиллям 200 кг.
- Надійна фіксація забезпечується класичним, але доведеним до досконалості механізмом з "мертвою точкою". Це гарантує, що притиск не ослабне і не відкриється мимовільно під дією вібрації або зворотного тиску з боку оброблюваної деталі.
- Кут відкриття рукоятки в 190° — це продумане ергономічне рішення. Воно дозволяє повністю відвести рукоятку назад, звільняючи максимальний простір над робочою зоною для зручності встановлення та вилучення деталей зі складного кондуктора.

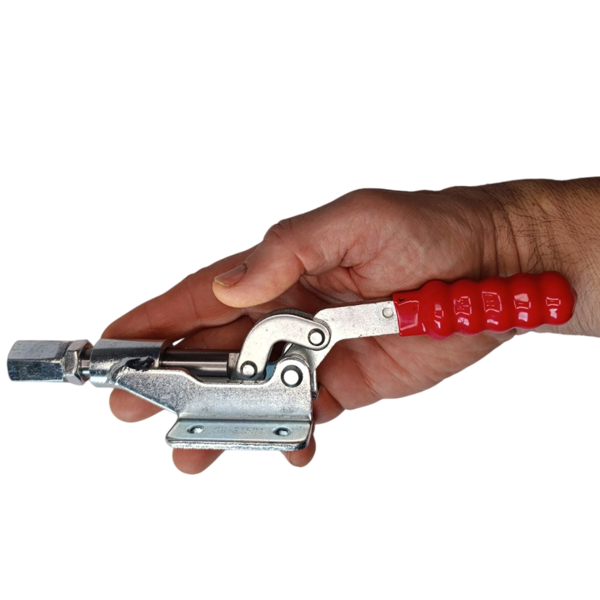

Сценарії застосування: де GH-31501 незамінний
Незважаючи на значну силу, це, як і раніше, невиликий затискач для точної та делікатної роботи з невеликими, але вимогливими до фіксації деталями.
- Застосовується в кондукторах для дрібносерійного зварювання, де необхідно жорстко зафіксувати невеликі сталеві кронштейни або пластини перед нанесенням шва.
- Ідеальний для оснащення, що використовується при склеюванні або свердлінні, коли потрібно сильно, але локально притиснути невелику заготовку без ризику її пошкодження.
- Ефективний у складальних пристосуваннях для фіксації дрібних корпусних деталей з металу або міцного пластику, що вимагають точного позиціонування.
- Використовується в тестових стендах і макетах для створення стабільного і повторюваного тиску на зразок або механізм, що випробовується.

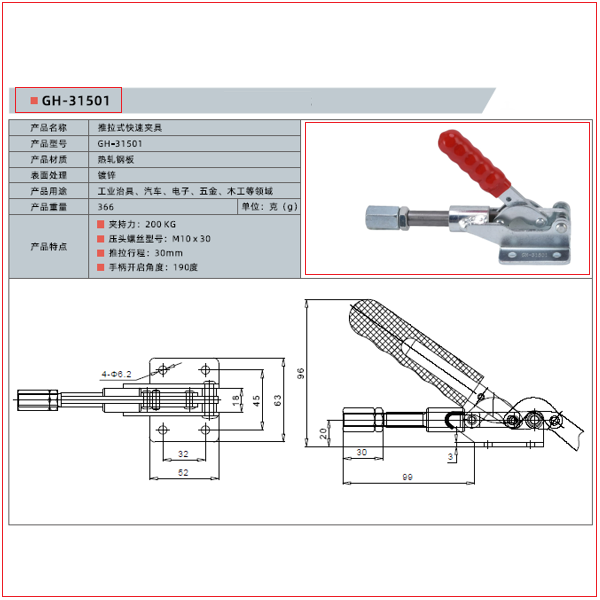

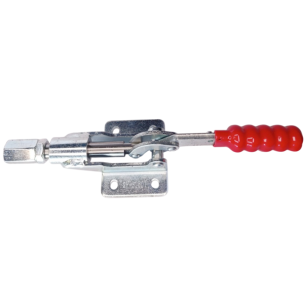

Технічні характеристики
- Модель: WorkMan GH-31501
- Тип дії: тягнучо-штовхаючий (осьовий, push-pull)
- Зусилля утримання: 200 кг
- Хід штока: 30 мм
- Тип притискного гвинта: M10 × 30 мм
- Кут відкриття рукоятки: 190°
- Матеріал: гарячекатана сталь
- Покриття: цинкове (антикорозійне)
- Вага: 366 г
Коментар від провідного фахівця
Мене звати Орест Коваль. У моїй практиці часто зустрічаються завдання, де звичайні затискачі або занадто слабкі, або занадто громіздкі. GH-31501 — це унікальний інструмент, який займає нішу потужного, але компактного фіксатора. Важливо розуміти: його сила в 200 кг призначена не для масивних рам, а для того, щоб намертво зафіксувати невелику деталь, яка норовить зміститися при обробці. Ми проводимо вибірковий контроль кожної партії на стенді: затискач повинен витримати 10 000 циклів під навантаженням 250 кг, тобто із запасом +25% до номіналу, без незворотної деформації важелів. Це наш внутрішній стандарт Workman. З особистого досвіду: я використовував пару таких затискачів, коли робив кондуктор для зварювання невеликих сталевих кронштейнів. Вони забезпечували абсолютно "мертвий" притиск, деталі не зміщувалися ні на частку міліметра від нагріву. А після зварювання рукоятка відкидалася так далеко, що я без проблем витягував готову деталь. Пара професійних порад: Лайфхак №1: основа цього затискача розрахована на болти М6. Для реалізації повного зусилля в 200 кг використовуйте тільки болтове з'єднання через всі чотири отвори. Кріплення на самонарізи не дасть потрібної жорсткості. Лайфхак №2: цей затискач можна легко перетворити з штовхаючого на тягнучий. Для цього достатньо його перевернути. Так ви зможете притягувати деталь до упору, а не штовхати від нього. Мій вердикт: це інженерно-грамотне рішення для завдань, де потрібна висока сила фіксації в дуже обмеженому просторі. Потужний, але все ж мініатюрний інструмент для точної роботи. Я особисто контролюю якість сталі і точність збірки шарнірів в кожній партії. Ви отримуєте не просто затискач, а надійний силовий вузол для вашого найвідповідальнішого оснащення.
