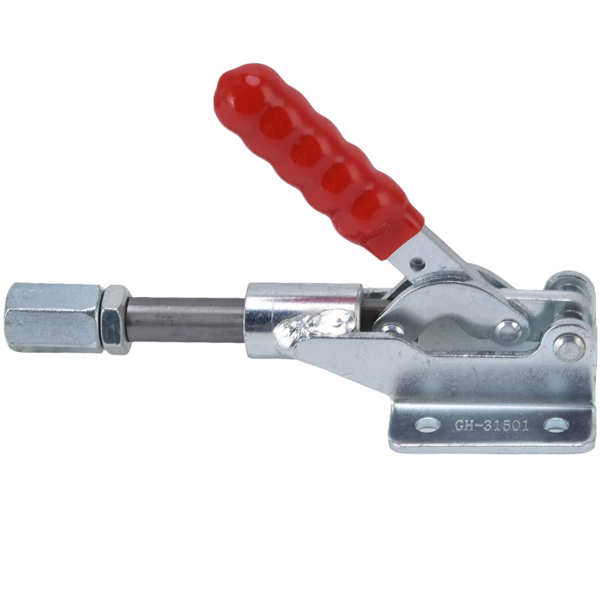

Инженерный замысел: максимальная сила в компактном корпусе
При проектировании оснастки часто возникает дилемма: как получить высокое усилие фиксации, не загромождая рабочее пространство массивными струбцинами? Зажим WorkMan GH-31501 — это наш инженерный ответ. Задача стояла создать небольшой силовой узел, способный развивать и стабильно удерживать усилие в 200 кг, обеспечивая при этом линейное действие и полный доступ к заготовке. Решение было найдено в использовании усиленного шарнирно-рычажного механизма из горячекатаной стали и выверенной геометрии, которая многократно умножает приложенную силу.
Ключевые конструктивные решения
Мощность и надежность этого зажима определяются не его размером, а инженерной проработкой каждого элемента.
- В основе конструкции лежит усиленный силовой узел из горячекатаной стали. Этот материал, в отличие от холоднокатаной, обладает лучшей пластичностью и стойкостью к циклическим нагрузкам, что критически важно для механизма, работающего с усилием 200 кг.
- Надежная фиксация обеспечивается классическим, но доведенным до совершенства механизмом с "мертвой точкой". Это гарантирует, что прижим не ослабнет и не откроется самопроизвольно под действием вибрации или обратного давления со стороны обрабатываемой детали.

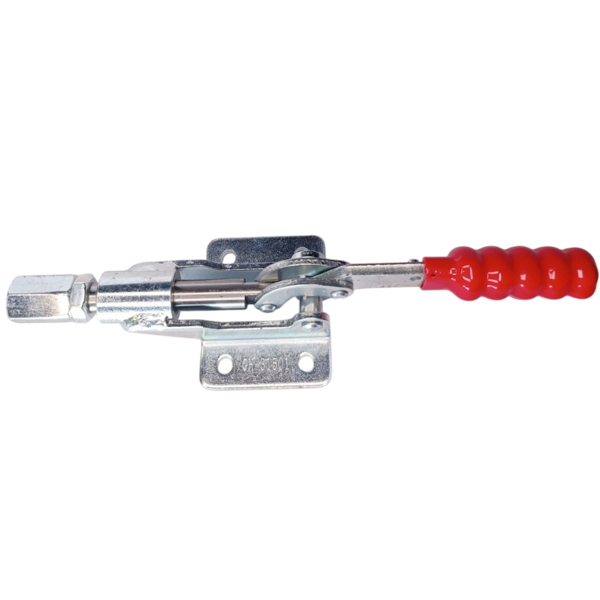

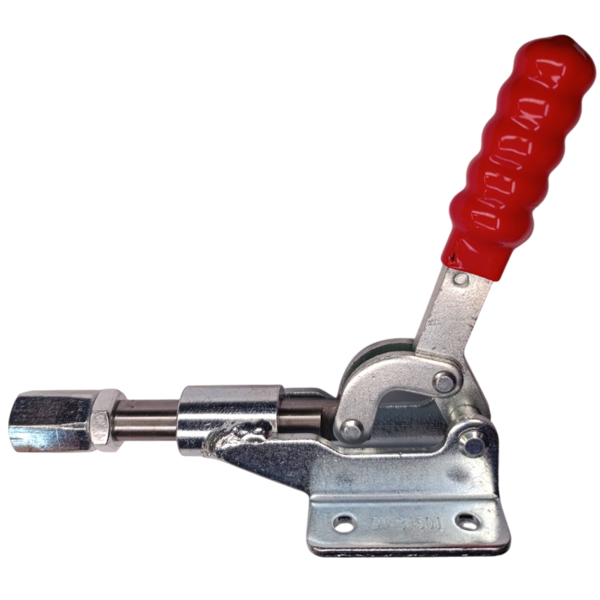

- Угол открытия рукоятки в 190° — это продуманное эргономическое решение. Оно позволяет полностью отвести рукоятку назад, освобождая максимальное пространство над рабочей зоной для удобства установки и извлечения деталей из сложного кондуктора.

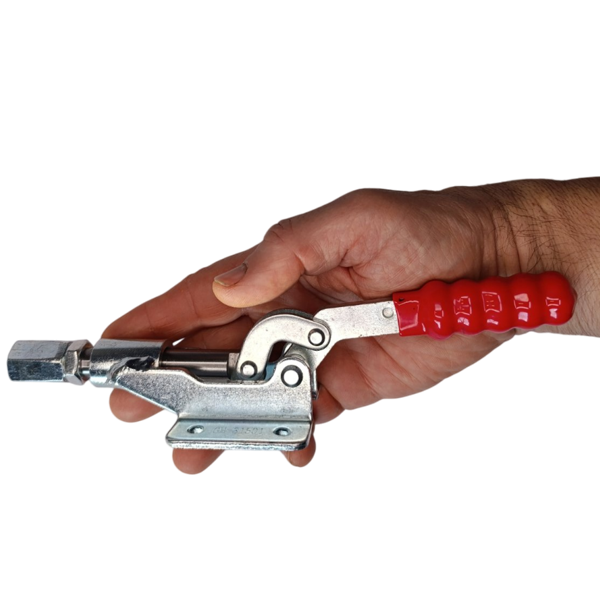

Сценарии применения: где GH-31501 незаменим
Несмотря на внушительную силу, это по-прежнему небольшой зажим для точной и деликатной работы с небольшими, но требовательными к фиксации деталями.
- Применяется в кондукторах для мелкосерийной сварки, где необходимо жестко зафиксировать небольшие стальные кронштейны или пластины перед нанесением шва.
- Идеален для оснастки, используемой при склейке или сверлении, когда требуется сильно, но локально прижать небольшую заготовку без риска ее повреждения.
- Востребован в сборочных приспособлениях для фиксации мелких корпусных деталей из металла или прочного пластика, требующих точного позиционирования.
- Используется в тестовых стендах и макетах для создания стабильного и повторяемого давления на испытываемый образец или механизм.

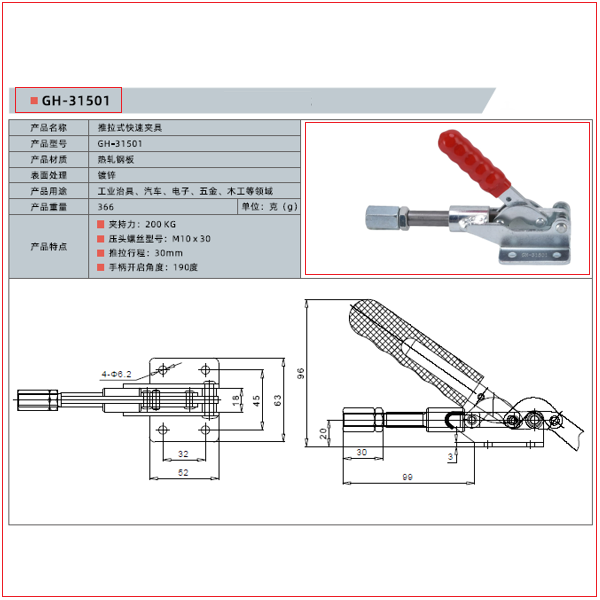

Технические характеристики
- Модель: WorkMan GH-31501
- Тип действия: тянуще-толкающий (осевой, push-pull)
- Усилие удержания: 200 кг
- Ход штока: 30 мм
- Тип прижимного винта: M10 × 30 мм
- Угол открытия рукоятки: 190°
- Материал: горячекатаная сталь
- Покрытие: цинковое (антикоррозийное)
- Вес: 366 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль. В моей практике часто встречаются задачи, где обычные зажимы либо слишком слабые, либо слишком громоздкие. GH-31501 — это уникальный инструмент, который занимает нишу мощного, но компактного фиксатора. Важно понимать: его сила в 200 кг предназначена не для массивных рам, а для того, чтобы намертво зафиксировать небольшую деталь, которая норовит сместиться при обработке. Мы проводим выборочный контроль каждой партии на стенде: зажим должен выдержать 10 000 циклов под нагрузкой 250 кг, то есть с запасом +25% к номиналу, без необратимой деформации рычагов. Это наш внутренний стандарт Workman. Из личного опыта: я использовал пару таких зажимов, когда делал кондуктор для сварки небольших стальных кронштейнов. Они обеспечивали абсолютно "мертвый" прижим, детали не смещались ни на долю миллиметра от нагрева. А после сварки рукоятка откидывалась так далеко, что я без проблем извлекал готовую деталь. Пара профессиональных советов: Лайфхак №1: основание этого зажима рассчитано на болты М6. Для реализации полного усилия в 200 кг используйте только болтовое соединение через все четыре отверстия. Крепление на саморезы не даст нужной жесткости. Лайфхак №2: этот зажим можно легко превратить из толкающего в тянущий. Для этого достаточно его перевернуть. Так вы сможете притягивать деталь к упору, а не толкать от него. Мой вердикт: это инженерно-грамотное решение для задач, где нужна высокая сила фиксации в очень ограниченном пространстве. Мощный, но все же миниатюрный инструмент для точной работы. Я лично контролирую качество стали и точность сборки шарниров в каждой партии. Вы получаете не просто зажим, а надежный силовой узел для вашей самой ответственной оснастки.
