Інженерний задум: Максимальна сила за мінімальних габаритів

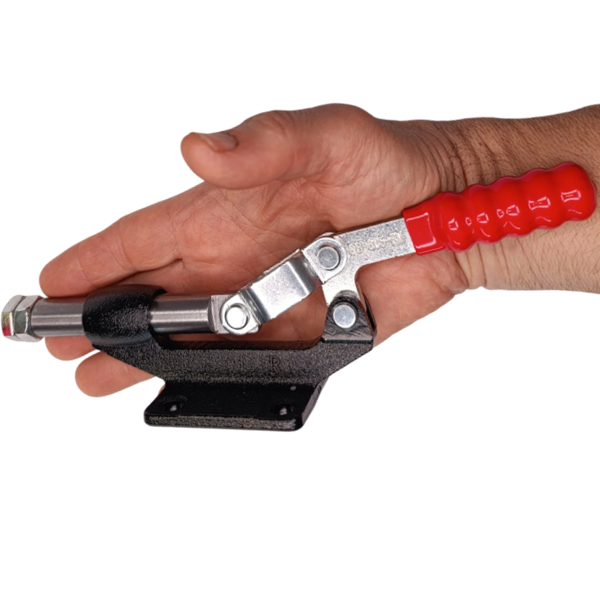

У роботі з оснащенням часто виникає завдання: як зафіксувати невелику, але масивну деталь із зусиллям, що виключає найменший зсув при обробці, і при цьому не захаращувати робочий простір? Стандартні притиски не завжди справляються з вібрацією та навантаженням. Саме для таких випадків ми спроектували WorkMan GH-305-EM. Нашою метою було створити компактний затискач, що вміщується на долоні, який завдяки вивіреній важільній механіці здатний розвивати колосальне зусилля утримання до 386 кг. Це сила для абсолютної точності, а не для гігантських конструкцій.

У чому різниця між GH-304-EM і GH-305-EM?
Вибір на користь моделі GH-305-EM замість GH-304-EM повністю залежить від ергономіки та зручності доступу. Оскільки всі робочі характеристики — зусилля в 386 кг, хід штока 31,8 мм і установчі розміри — у них абсолютно ідентичні, GH-305-EM є кращим у двох конкретних ситуаціях. По-перше, його більш висока рукоятка (119,5 мм проти 93,5 мм) забезпечує збільшений важіль, що трохи полегшує процес затиску і, що більш важливо, — віджиму, якщо деталь знаходиться під сильним напруженням. По-друге, він зручніший в компонуваннях, де притиск встановлений низько або в поглибленні, а також при частих циклах відкриття/закриття, так як збільшена висота рукоятки забезпечує кращий, більш швидкий і менш втомливий хват для оператора. У всіх інших випадках, де ці 2,6 см висоти рукоятки не відіграють ролі, моделі повністю взаємозамінні.

Конструктивні рішення: інженерія високого зусилля

Зовнішня простота цього притиску оманлива. За його ефективністю стоїть точний розрахунок та якісні матеріали, розраховані на екстремальні навантаження.

• Оптимізований колінний важіль. Вся конструкція — це ефективний перетворювач сили. Геометрія сталевих важелів та розташування загартованих осей розраховані так, щоб легкий рух руки на рукоятці трансформувався у величезне осьове зусилля на штоку. Механічна перевага цієї системи дозволяє фіксувати деталі "мертвою хваткою" без зусиль з боку оператора.
• Міцна чавунна основа. Корпус притиску виконаний з чавуну, здатного витримувати високу напругу без деформації. Це гарантує, що всі 386 кг зусилля будуть передані на заготовку, а не втратяться на вигин самого фіксатора. Жорсткість — ключова умова для точної та безпечної роботи.
• Надійний замок "Over-Center". У крайньому нижньому положенні рукоятки механізм проходить "мертву точку" і самоблокується. Ця конструктивна особливість виключає мимовільне ослаблення або відкриття притиску під дією сильної вібрації при свердлінні, фрезеруванні або від термічних напруг при зварюванні.

Сценарії застосування: коли потрібна мертва хватка

Цей потужний міні-притиск незамінний там, де потрібна абсолютна нерухомість невеликої деталі під високим навантаженням.

• Зварювальні кондуктори. Ідеальний для фіксації невеликих, але товстих металевих заготовок, запобігаючи їх зміщенню та викривленню від нагрівання під час зварювальних операцій.
• Складальне та слюсарне оснащення. Ефективний для потужного стиснення деталей при склеюванні під тиском, а також при операціях, що вимагають зусилля, наприклад, при запресовуванні штифтів або невеликих втулок.
• Свердлильні та фрезерні пристосування. Гарантує нерухомість металевих або пластикових блоків, які піддаються значним бічним навантаженням від ріжучого інструменту.
• Випробувальні стенди. Часто використовується в лабораторіях та майстернях для застосування високого та стабільного тиску на невеликі вузли та компоненти для перевірки їх на міцність.

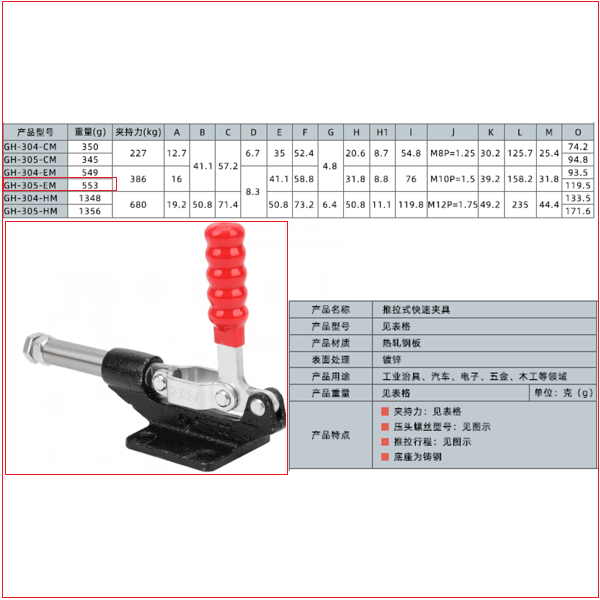

Технічні характеристики

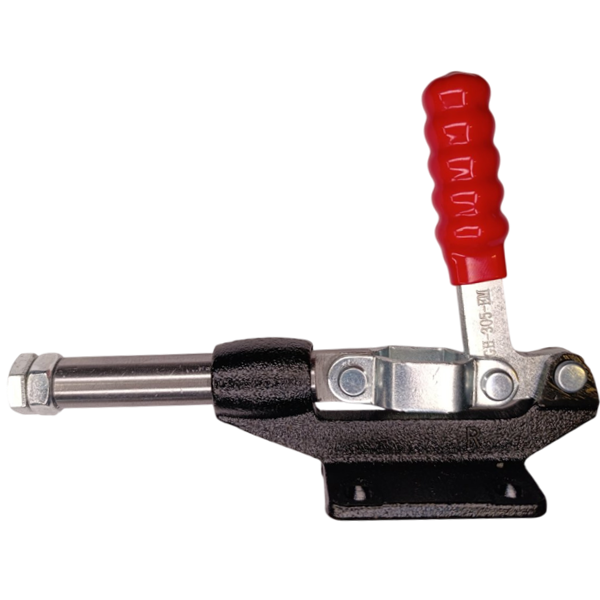

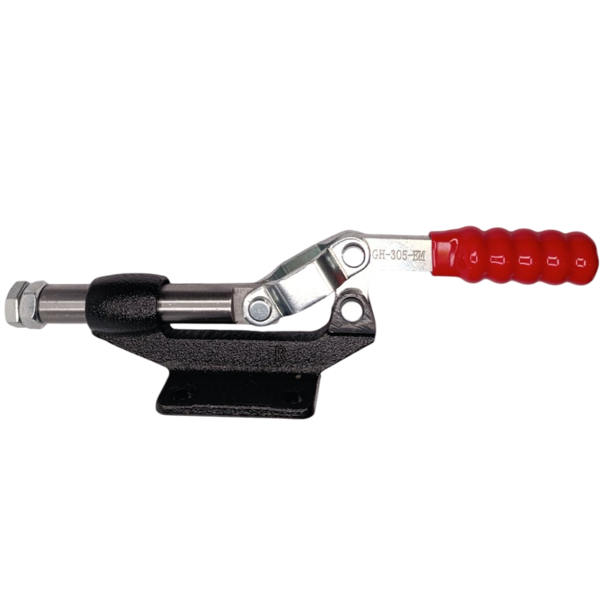

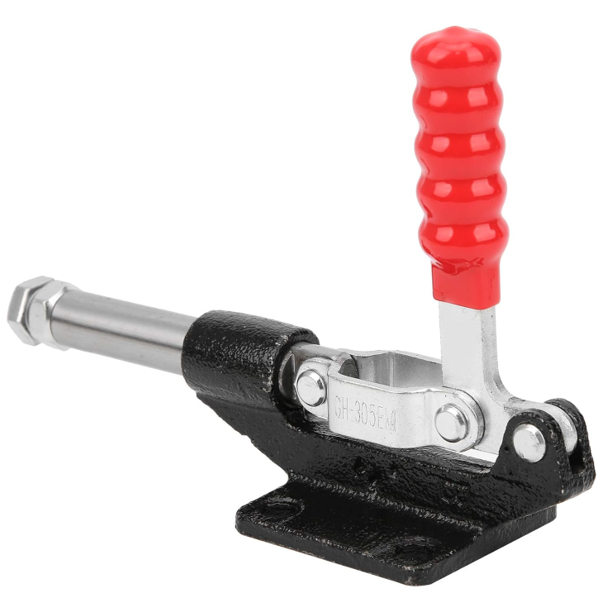

• Модель: WorkMan GH-305-EM
• Тип: штовхаючий горизонтальний притиск
• Зусилля утримання: до 386 кг
• Хід штока: ~40 мм
• Матеріал: конструкційна сталь, чавун
• Покриття: антикорозійне
• Рукоятка: маслостійкий пластик

Коментар від провідного фахівця

Мене звати Орест Коваль. Цифра 386 кг на цьому, здавалося б, малюку, часто вводить людей в оману. Хочу внести ясність: це зусилля потрібне не для того, щоб затискати автомобільні рами. Воно потрібне, щоб намертво, без найменшого шансу на зміщення, зафіксувати невелику, але відповідальну деталь у вашому кондукторі. Це сила для точності, а не для масштабу. Осі шарнірів у цій моделі ми виготовляємо із загартованої підшипникової сталі ШХ15. Перед складанням кожна вісь проходить контроль твердості — вона повинна бути не нижче 58 HRC. Це дозволяє механізму витримувати циклічні навантаження до 500 кг без залишкової деформації, що дає більш ніж 25% запасу міцності. З особистого досвіду: я проектував оснащення для свердління точних отворів у серії невеликих сталевих блоків. Звичайні притиски не давали потрібного зусилля, і свердло іноді "відводило" заготовку на соті частки міліметра. Я встановив два GH-305-EM. Вони тримали блоки так, ніби ті були приварені до столу. Результат — ідеальна повторюваність отворів у всій партії. Пара професійних порад: Лайфхак №1: щоб реалізувати всі 386 кг зусилля, кріпіть основу притиску до станини кондуктора або верстака болтами, використовуючи всі кріпильні отвори. Кріплення на шурупи в м'яке дерево не дасть необхідної жорсткості. Лайфхак №2: сталевий шток може пошкодити м'який матеріал. Якщо ви затискаєте дерево або пластик, просто накрутіть на різьбу штока ковпачкову гайку або спеціальний гумовий наконечник. Мій вердикт: це найпотужніший компактний притиск у нашій лінійці. Він створений для завдань, де компроміси в силі фіксації неприпустимі. Якщо вам потрібна абсолютна, непохитна фіксація невеликої деталі в оснащенні — WorkMan GH-305-EM буде найкращим інженерним рішенням. Я особисто контролюю якість сталі та загартування осей у кожній партії.
