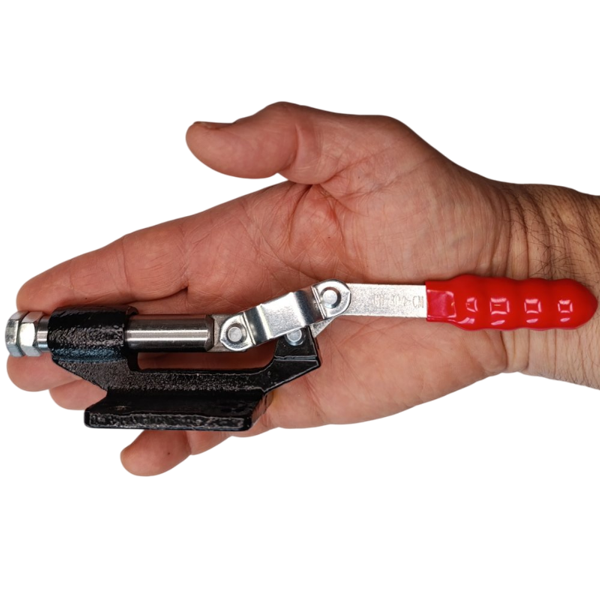

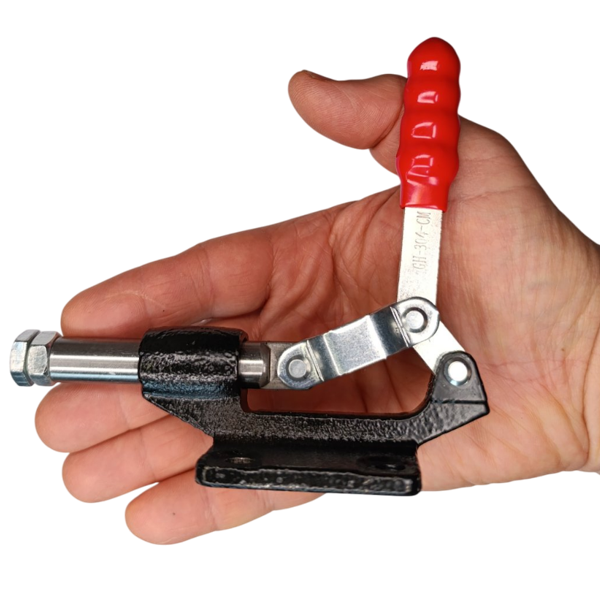

Інженерний задум: Оптимальний баланс сили та компактності
При створенні оснащення майстер часто стоїть перед вибором: використовувати стандартний компактний затискач, сили якого може не вистачити, або більш потужний, але громіздкий та важкий. Ми в Workman вирішили цю проблему, спроектувавши модель GH-304-CM — "золоту середину". Нашим інженерним завданням було створити притиск, який зберігає компактні розміри та малу вагу, але при цьому розвиває зусилля утримання понад 200 кг. Цього вдалося досягти за рахунок застосування посилених осей та важелів із загартованої сталі у перевіреному часом форм-факторі. В результаті вийшов ідеально збалансований інструмент для абсолютної більшості завдань у майстерні.

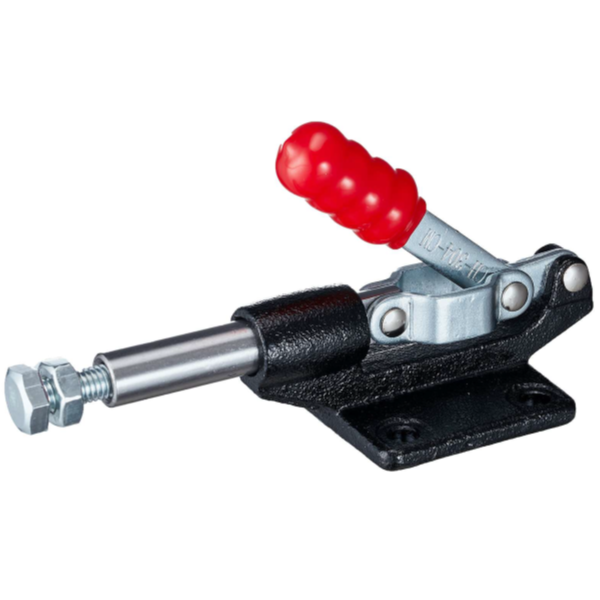

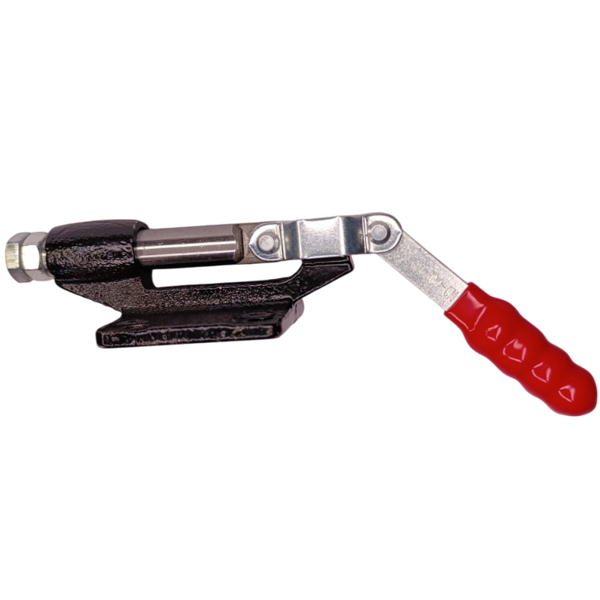

Конструктивні рішення: інженерія збалансованої потужності
Значне зусилля у 227 кг у такому компактному корпусі — це результат точного розрахунку та застосування якісних матеріалів.
- Посилена важільна система. Незважаючи на стандартні габарити, внутрішні компоненти — важелі та осі — виготовлені зі сталі підвищеної міцності та пройшли термообробку. Це дозволяє механізму витримувати пікові навантаження без деформації та гарантує довгий термін служби навіть за щоденного інтенсивного використання.
- Міцна чавунна основа. Корпус з товстого чавуну забезпечує жорстку та стабільну базу. Він не прогинається під навантаженням, гарантуючи, що всі 227 кг притискного зусилля будуть спрямовані точно на заготовку, а не на вигин самого інструменту.
- Високоміцний шток. Штовхаючий шпиндель з різьбою М8 виготовлений з каліброваного сталевого прутка. Він рухається плавно, без люфтів, і здатний протистояти згинальним навантаженням, що особливо важливо для точного позиціонування деталі.
Сценарії застосування: Сила там, де вона потрібна
Цей затискач є універсальним рішенням для створення компактного, але потужного оснащення для фіксації невеликих деталей.
- Складальні кондуктори. Ідеальний для ситуацій, де потрібна безліч точок фіксації з високим зусиллям, але важлива загальна мала вага та компактність пристосування.
- Зварювання невеликих деталей. Надійно утримує масивні, але компактні металеві заготовки, запобігаючи їх зміщенню або вібрації в процесі зварювання.
- Деревообробка. Забезпечує потужне стиснення невеликих столярних з'єднань (наприклад, шип-паз), гарантуючи ідеальний клейовий шов без зазорів.
- Контрольні пристосування. Застосовується в оснащенні для контролю якості, де необхідно прикладати до деталі стабільне та високе зусилля для проведення вимірів.

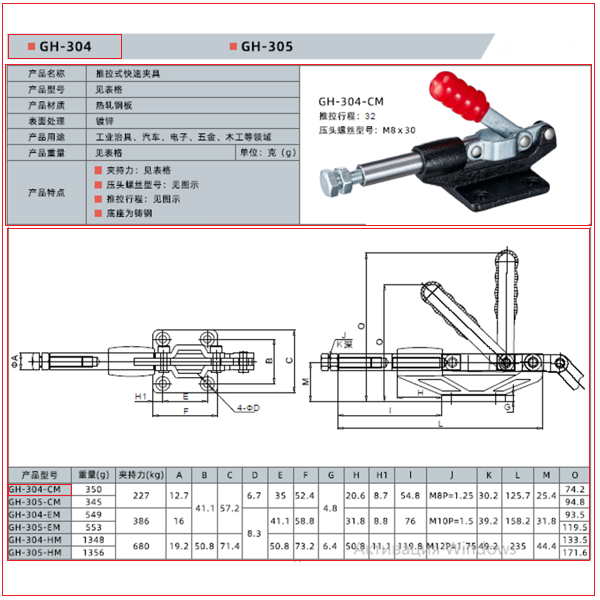

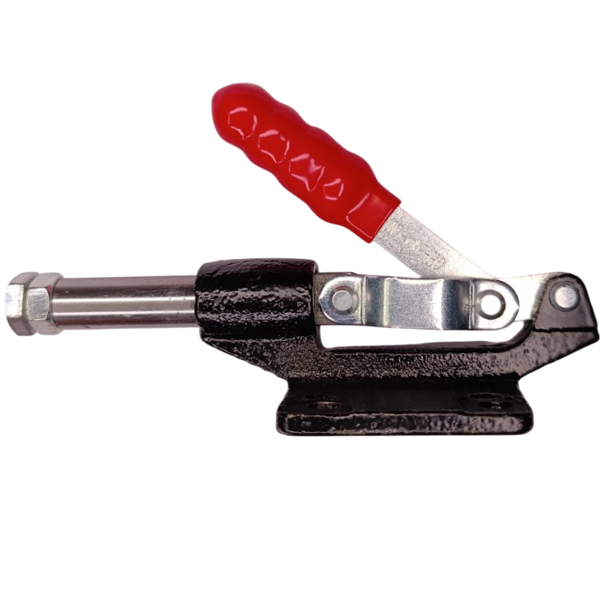

Технічні характеристики
- Модель: WorkMan GH-304-CM
- Тип: штовхаючий (лінійний) горизонтальний затискач
- Зусилля утримання: 227 кг
- Хід штока (плунжера): 32 мм
- Різьба штока: M8
- Матеріал: вуглецева сталь, чавун
- Покриття: оцинковка
- Вага: 350 г
Коментар від провідного фахівця
Мене звати Орест Коваль. У нашій лінійці штовхаючих затискачів модель GH-304-CM посідає особливе місце. Ми спроектували його для тих випадків, коли сили стандартного затискача вже не вистачає, а потужність важкої серії ще надлишкова. Це найбільш збалансований за співвідношенням сили, розміру та ваги інструмент. Ключовий елемент тут — осі. Ми використовуємо для них загартовану сталь 40Х. Після термообробки ми проводимо вибірковий контроль твердості (повинна бути в діапазоні 45-50 HRC) та тест на зріз. Вісь повинна витримувати навантаження на зріз у 450 кг, що дає двократний запас міцності. З особистого досвіду: я збирав кондуктор для склеювання невеликих, але товстих дубових планок. Сили звичайного затискача не вистачало, щоб щільно стягнути з'єднання. GH-304-CM впорався ідеально — одним легким рухом рукоятки він забезпечив потужний та рівномірний притиск, і клейовий шов вийшов ідеальним. Пара професійних порад: Лайфхак №1: незважаючи на високу силу, рукоятка рухається дуже легко. Не докладайте надмірних зусиль в кінці ходу. Як тільки механізм зафіксувався в "мертвій точці", затискач вже видає повне зусилля. Лайфхак №2: завжди надійно кріпіть основу. Зусилля в 227 кг здатне вирвати шурупи з м'якого дерева. Для повної реалізації потужності використовуйте болтове з'єднання або встановлюйте притиск на металеву пластину. Мій вердикт: це оптимальний вибір для більшості майстерень. Він покриває 80% завдань, де потрібна потужна, швидка та компактна фіксація. Його баланс характеристик — це результат точного інженерного розрахунку, а не компроміс. Я особисто контролюю якість сталі та точність складання шарнірних з'єднань у кожній партії.
