Инженерный замысел: Оптимальный баланс силы и компактности
При создании оснастки мастер часто стоит перед выбором: использовать стандартный компактный зажим, силы которого может не хватить, или более мощный, но громоздкий и тяжелый. Мы в Workman решили эту проблему, спроектировав модель GH-304-CM — "золотую середину". Нашей инженерной задачей было создать прижим, который сохраняет компактные размеры и малый вес, но при этом развивает усилие удержания свыше 200 кг. Этого удалось достичь за счет применения усиленных осей и рычагов из закаленной стали в проверенном временем форм-факторе. В результате получился идеально сбалансированный инструмент для абсолютного большинства задач в мастерской.
Конструктивные решения: инженерия сбалансированной мощности
Значительное усилие в 227 кг в таком компактном корпусе — это результат точного расчета и применения качественных материалов.
- Усиленная рычажная система. Несмотря на стандартные габариты, внутренние компоненты — рычаги и оси — изготовлены из стали повышенной прочности и прошли термообработку. Это позволяет механизму выдерживать пиковые нагрузки без деформации и гарантирует долгий срок службы даже при ежедневном интенсивном использовании.
- Прочное чугунное основание. Корпус из толстого чугуна обеспечивает жесткую и стабильную базу. Он не прогибается под нагрузкой, гарантируя, что все 227 кг прижимного усилия будут направлены точно на заготовку, а не на изгиб самого инструмента.
- Высокопрочный шток. Толкающий шпиндель с резьбой М8 изготовлен из калиброванного стального прутка. Он движется плавно, без люфтов, и способен противостоять изгибающим нагрузкам, что особенно важно для точного позиционирования детали.
Сценарии применения: Сила там, где она нужна
Этот зажим является универсальным решением для создания компактной, но мощной оснастки для фиксации небольших деталей.
- Сборочные кондукторы. Идеален для ситуаций, где требуется множество точек фиксации с высоким усилием, но важен общий малый вес и компактность приспособления.
- Сварка небольших деталей. Надежно удерживает массивные, но компактные металлические заготовки, предотвращая их смещение или вибрацию в процессе сварки.
- Деревообработка. Обеспечивает мощное сжатие небольших столярных соединений (например, шип-паз), гарантируя идеальный клеевой шов без зазоров.
- Контрольные приспособления. Применяется в оснастке для контроля качества, где необходимо прикладывать к детали стабильное и высокое усилие для проведения замеров.
Технические характеристики

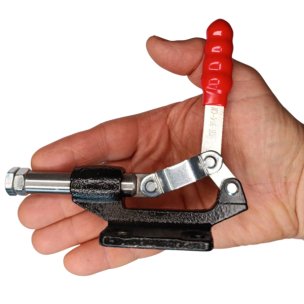

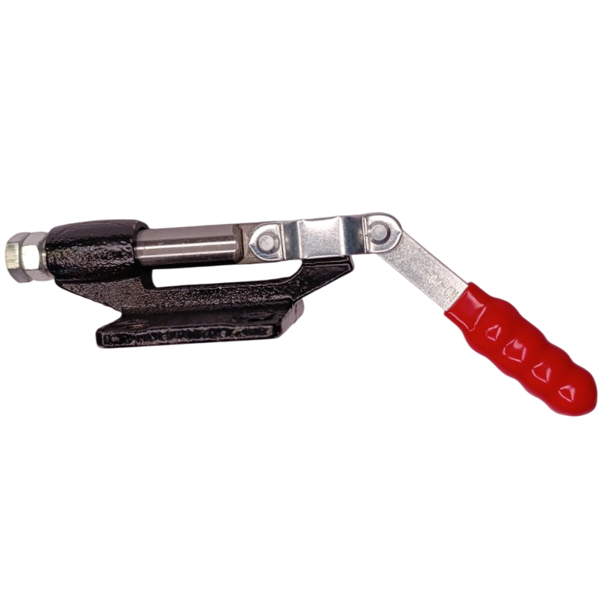

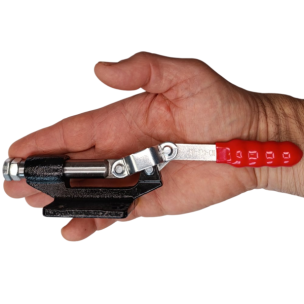

- Модель: WorkMan GH-304-CM
- Тип: толкательный (линейный) горизонтальный зажим
- Усилие удержания: 227 кг
- Ход штока (плунжера): 32 мм
- Резьба штока: M8
- Материал: углеродистая сталь, чугун
- Покрытие: оцинковка
- Вес: 350 г
Комментарий от ведущего специалиста
Меня зовут Орест Коваль. В нашей линейке толкающих зажимов модель GH-304-CM занимает особое место. Мы спроектировали его для тех случаев, когда силы стандартного зажима уже не хватает, а мощность тяжелой серии еще избыточна. Это самый сбалансированный по соотношению силы, размера и веса инструмент. Ключевой элемент здесь — оси. Мы используем для них закаленную сталь 40Х. После термообработки мы проводим выборочный контроль твердости (должна быть в диапазоне 45-50 HRC) и тест на срез. Ось должна выдерживать нагрузку на срез в 450 кг, что дает двукратный запас прочности. Из личного опыта: я собирал кондуктор для склейки небольших, но толстых дубовых планок. Силы обычного зажима не хватало, чтобы плотно стянуть соединение. GH-304-CM справился идеально — одним легким движением рукоятки он обеспечил мощный и равномерный прижим, и клеевой шов получился идеальным. Пара профессиональных советов: Лайфхак №1: несмотря на высокую силу, рукоятка движется очень легко. Не прилагайте избыточных усилий в конце хода. Как только механизм защелкнулся в "мертвой точке", зажим уже выдает полное усилие. Лайфхак №2: всегда надежно крепите основание. Усилие в 227 кг способно вырвать шурупы из мягкого дерева. Для полной реализации мощности используйте болтовое соединение или устанавливайте прижим на металлическую пластину. Мой вердикт: это оптимальный выбор для большинства мастерских. Он покрывает 80% задач, где требуется мощная, быстрая и компактная фиксация. Его баланс характеристик — это результат точного инженерного расчета, а не компромисс. Я лично контролирую качество стали и точность сборки шарнирных соединений в каждой партии.
