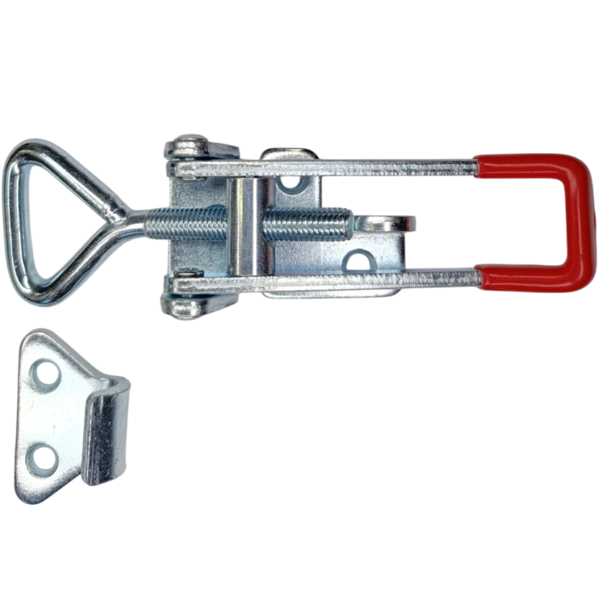

Конструкторський задум: Сила натягу, а не тиску

Приступаючи до розробки GH-4003, ми вирішували специфічне завдання: створити мініатюрний фіксатор, що генерує не вертикальний притиск, а потужне горизонтальне тягове зусилля. Класичні притиски відмінно фіксують деталь на площині, але марні, коли потрібно щільно стягнути дві частини разом, наприклад, кришку та корпус. В основі цієї моделі лежить колінно-важільний механізм тягової дії. Він перетворює легкий рух рукоятки на величезне зусилля натягу, спрямоване вздовж осі інструмента. Ця принципова відмінність дозволяє надійно замикати та герметизувати з'єднання там, де інші типи фіксаторів безсилі.

Ключові конструктивні рішення

Зусилля утримання 600 кг у пристрої вагою 250 грам — це результат точної механіки та безкомпромісного підходу до матеріалів. Ось як це працює:

• Самоблокуючий колінно-важільний вузол. Механізм працює за принципом "мертвої точки". При закритті замка важелі проходять центральне положення, після якого будь-яке зворотне зусилля з боку деталей, що стягуються, не може відкрити його, а лише сильніше блокує. Це забезпечує абсолютну надійність фіксації навіть за сильних вібрацій.
• Продумана ергономіка та силова геометрія. Конструкція рукоятки розрахована так, щоб одним легким рухом руки створювати максимальне стягуюче зусилля. Для фіксації не потрібна надмірна сила — основну роботу виконує важіль.
• Точне налаштування зусилля. Тягова U-подібна скоба має різьбове регулювання. Обертаючи її, можна ідеально точно виставити необхідний натяг — від делікатного стягування крихких елементів до потужної фіксації силових з'єднань.
• Довговічні матеріали. Всі силові компоненти виконані із загартованої гарячекатаної сталі, а суцільне цинкове покриття надійно захищає притиск від корозії в умовах майстерні, гарантуючи тривалий термін служби.

Сценарії застосування: прецизійна фіксація малих об'єктів

Цей компактний притиск розкриває свій потенціал у завданнях, що вимагають потужного стягування в обмеженому просторі. Він створений для точних складальних операцій, макетування та хобі.

• Герметизація контейнерів та кофрів. Ідеальний для щільного притягування кришок з ущільнювачем до корпусу, забезпечуючи повний захист вмісту від вологи та пилу.
• Фіксація складових прес-форм. Незамінний при литті невеликих виробів із силікону, пластику або воску, де потрібно надійно та без перекосів стиснути дві половини форми.
• Складальні кондуктори для дрібних деталей. Дозволяє швидко та жорстко стягувати невеликі планки, пластини або елементи декору для їх точного склеювання або паяння.
• Кріплення технологічних люків. Використовується для швидкої та надійної фіксації невеликих оглядових панелей на корпусах обладнання, де потрібне часте відкриття та щільне закриття.

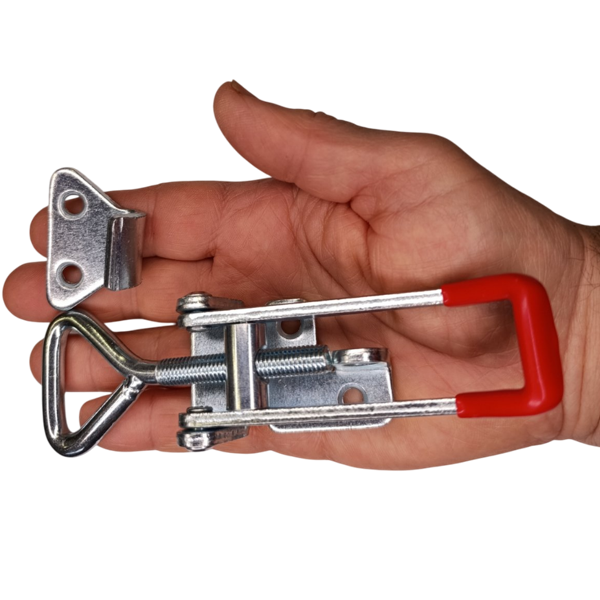

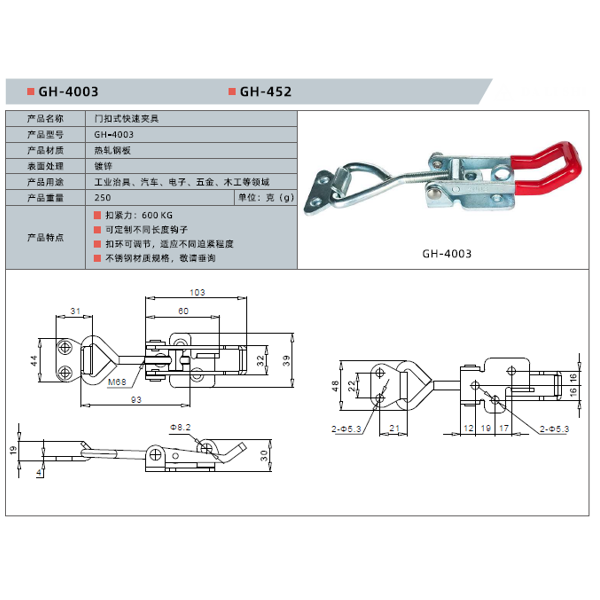

Технічні характеристики

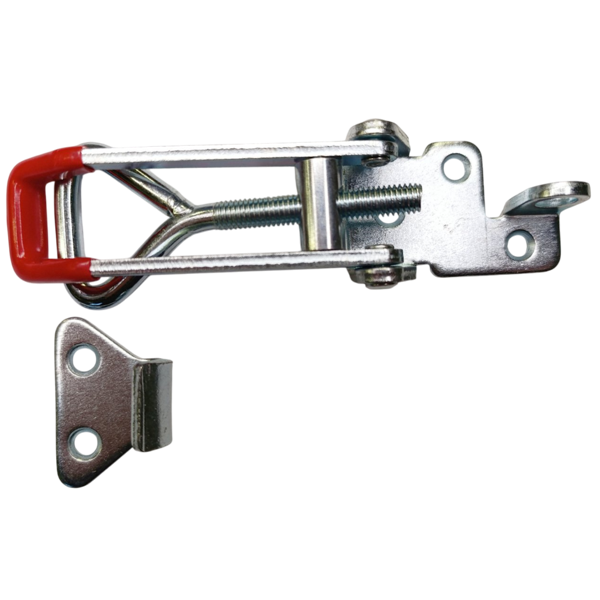

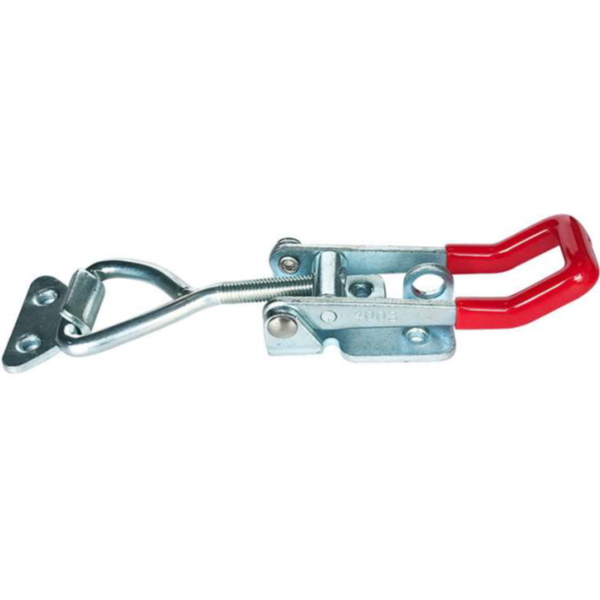

• Модель: WorkMan GH-4003
• Тип: тяговий, колінно-важільний (Pull-Action Toggle Clamp)
• Зусилля утримання: 600 кг
• Матеріал: гарячекатана сталь
• Покриття: цинкове
• Регулювання: різьбова U-подібна скоба
• Вага: 250 г

Коментар від провідного фахівця

Мене звати Орест Коваль, і за 19 років роботи з оснащенням я навчився цінувати спеціалізований інструмент. GH-4003 — це саме такий випадок. Важливо розуміти, що його колосальна сила 600 кг — це сила натягу, а не притиску. Він створений не тиснути, а стягувати. Перед тим як затвердити конструкцію осей, ми провели циклічні випробування: 20 000 циклів спрацьовування під півторакратним навантаженням 900 кг. Знос шарнірів виявився нижчим за межу виявлення наших вимірювальних приладів. Це стандарт міцності, який ми закладаємо у кожний виріб Workman. З особистого досвіду: я конструював герметичний кейс для транспортування чутливої електроніки. Звичайні замки не забезпечували рівномірного прилягання кришки до ущільнювача. Встановлення чотирьох притисків GH-4003 по периметру дозволило створити абсолютно монолітне з'єднання. Кейс витримав випробування на герметичність при повному зануренні. Пара професійних порад: Лайфхак №1: Якщо притиск працюватиме в умовах вібрації, після фінального регулювання зусилля нанесіть на різьбу U-подібної скоби краплю роз'ємного фіксатора різьби. Це на 100% застрахує від мимовільного ослаблення. Лайфхак №2: Щоб захистити відповідну планку від подряпин, надягніть на контактну частину U-подібної скоби відрізок термозбіжної трубки і прогрійте її. Це створить м'який, але прочний захисний шар. Мій вердикт: це не універсальний затискач, а високоточний інструмент для створення потужного натягу в компактних вузлах. Він незамінний там, де потрібно герметично закрити, надійно стягнути або жорстко зафіксувати дві невеликі деталі одну відносно одної. Я особисто перевіряю кожну партію на відсутність люфтів та плавність роботи механізму. Ви отримуєте рішення з подвійним запасом міцності для ваших найвідповідальніших проектів.
