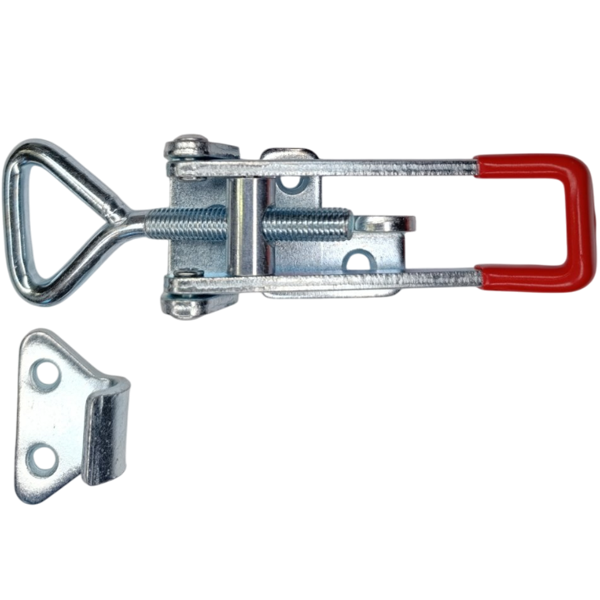

Инженерный замысел: Сила натяжения, а не давления

Приступая к разработке GH-4003, мы решали специфическую задачу: создать миниатюрный фиксатор, генерирующий не вертикальный прижим, а мощное горизонтальное тяговое усилие. Классические прижимы отлично фиксируют деталь на плоскости, но бесполезны, когда нужно плотно стянуть две части вместе, например, крышку и корпус. В основе этой модели лежит коленно-рычажный механизм тягового действия. Он преобразует легкое движение рукоятки в огромное усилие натяжения, направленное вдоль оси инструмента. Это принципиальное отличие позволяет надежно запирать и герметизировать соединения там, где другие типы фиксаторов бессильны.

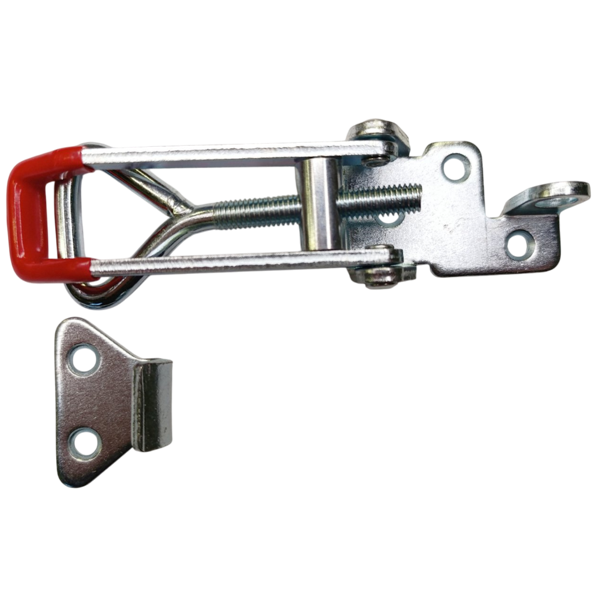

Ключевые конструктивные решения

Усилие удержания в 600 кг в устройстве весом 250 грамм — это результат точной механики и бескомпромиссного подхода к материалам. Вот как это работает:

• Самоблокирующийся коленно-рычажный узел. Механизм работает по принципу "мертвой точки". При закрытии замка рычаги проходят центральное положение, после которого любое обратное усилие со стороны стягиваемых деталей не может открыть его, а лишь сильнее блокирует. Это обеспечивает абсолютную надежность фиксации даже при сильных вибрациях.
• Продуманная эргономика и силовая геометрия. Конструкция рукоятки рассчитана так, чтобы одним легким движением руки создавать максимальное стягивающее усилие. Для фиксации не требуется чрезмерная сила — основную работу выполняет рычаг.
• Точная настройка усилия. Тяговая U-образная скоба имеет резьбовую регулировку. Вращая ее, можно идеально точно выставить необходимое натяжение — от деликатного стягивания хрупких элементов до мощнейшей фиксации силовых соединений.
• Долговечные материалы. Все силовые компоненты выполнены из закаленной горячекатаной стали, а сплошное цинковое покрытие надежно защищает прижим от коррозии в условиях мастерской, гарантируя долгий срок службы.

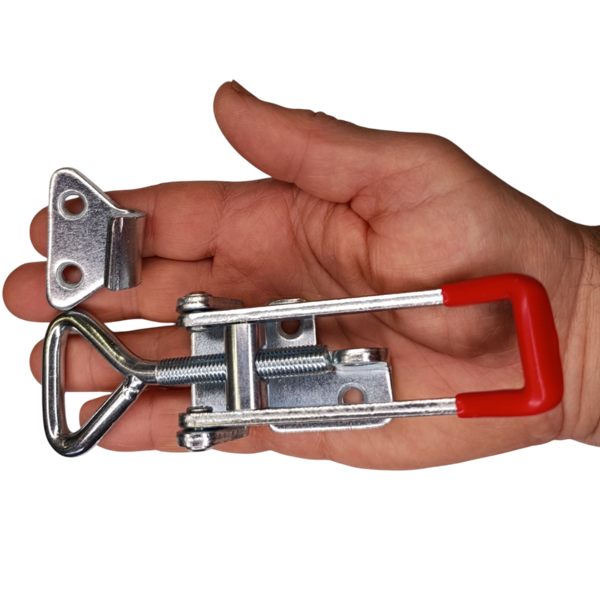

Сценарии применения: прецизионная фиксация малых объектов

Этот компактный прижим раскрывает свой потенциал в задачах, требующих мощного стягивания в ограниченном пространстве. Он создан для точных сборочных операций, макетирования и хобби.

• Герметизация контейнеров и кофров. Идеален для плотного притягивания крышек с уплотнителем к корпусу, обеспечивая полную защиту содержимого от влаги и пыли.
• Фиксация составных пресс-форм. Незаменим при литье небольших изделий из силикона, пластика или воска, где требуется надежно и без перекосов сжать две половины формы.
• Сборочные кондукторы для мелких деталей. Позволяет быстро и жестко стягивать небольшие планки, пластины или элементы декора для их точной склейки или пайки.
• Крепление технологических люков. Используется для быстрой и надежной фиксации небольших смотровых панелей на корпусах оборудования, где требуется частое открытие и плотное закрытие.

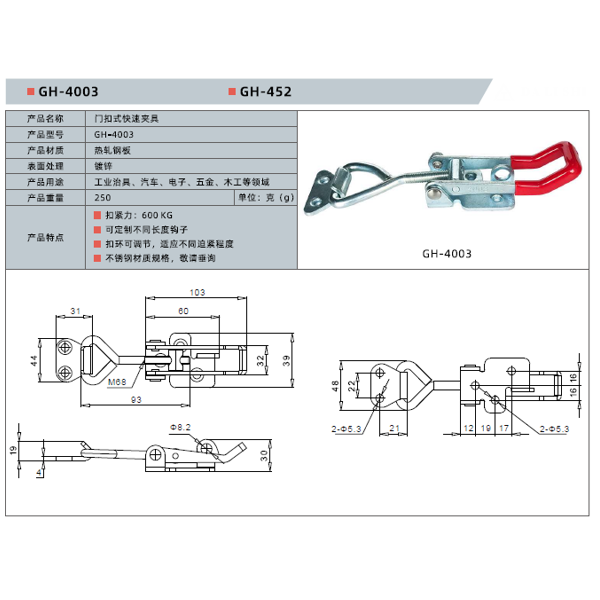

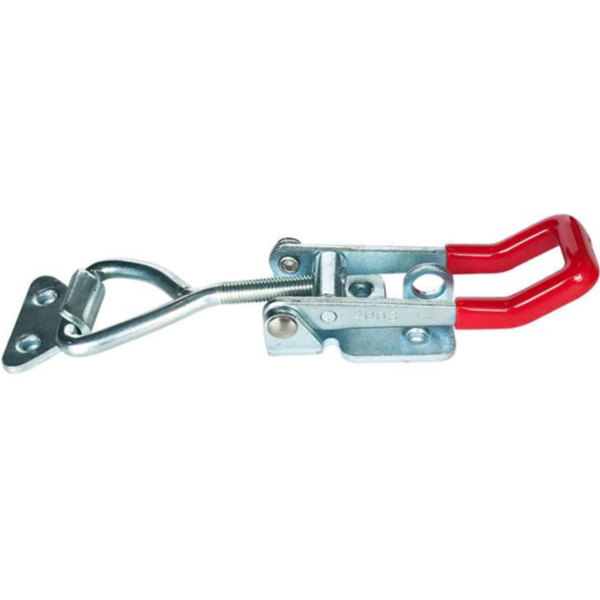

Технические характеристики

• Модель: WorkMan GH-4003
• Тип: тяговый, коленно-рычажный (Pull-Action Toggle Clamp)
• Усилие удержания: 600 кг
• Материал: горячекатаная сталь
• Покрытие: цинковое
• Регулировка: резьбовая U-образная скоба
• Вес: 250 г

Комментарий от ведущего специалиста

Меня зовут Орест Коваль, и за 19 лет работы с оснасткой я научился ценить специализированный инструмент. GH-4003 — это именно такой случай. Важно понимать, что его колоссальная сила в 600 кг — это сила натяжения, а не прижима. Он создан не давить, а стягивать. Перед тем как утвердить конструкцию осей, мы провели циклические испытания: 20 000 циклов срабатывания под полуторной нагрузкой в 900 кг. Износ шарниров оказался ниже предела обнаружения наших измерительных приборов. Это стандарт прочности, который мы закладываем в каждое изделие Workman. Из личного опыта: я конструировал герметичный кейс для транспортировки чувствительной электроники. Обычные замки не обеспечивали равномерного прилегания крышки к уплотнителю. Установка четырех прижимов GH-4003 по периметру позволила создать абсолютно монолитное соединение. Кейс выдержал испытание на герметичность при полном погружении. Пара профессиональных советов: Лайфхак №1: Если прижим будет работать в условиях вибрации, после финальной регулировки усилия нанесите на резьбу U-образной скобы каплю разъемного фиксатора резьбы. Это на 100% застрахует от самопроизвольного ослабления. Лайфхак №2: Чтобы защитить ответную планку от царапин, наденьте на контактную часть U-образной скобы отрезок термоусадочной трубки и прогрейте ее. Это создаст мягкий, но прочный защитный слой. Мой вердикт: это не универсальный зажим, а высокоточный инструмент для создания мощного натяжения в компактных узлах. Он незаменим там, где нужно герметично закрыть, надежно стянуть или жестко зафиксировать две небольшие детали относительно друг друга. Я лично проверяю каждую партию на отсутствие люфтов и плавность работы механизма. Вы получаете решение с двойным запасом прочности для ваших самых ответственных проектов.
